泰克TEKTRONIX低压单端探头TAP3500的产品特点及其使用方法

　　主要特点：

　　TAP2500、TAP3500和TAP4000有源探头使您能够使用配有全新Tektronix TekVPI示波器接口的示波器，在DC至2.5 GHz、3.5 GHz和4 GHz范围内以最小的电路负载进行精确测量。主要功能包括:

　　频带

　　直流至≥2.5GHz(TAP2500)

　　直流至≥3.5GHz(TAP3500)

　　直流至≥4 GHz(TAP4000)

　　具有±10伏特偏移能力的±4伏特动态范围

　　衰减10倍

　　40立方体电阻

　　<0.8 pF输入电容

　　Tek VPL接口

　　用于探测密集电路的小型、低质量探头

　　安装使用：

　　连接到主仪表

　　1.将探头滑入TekVPI插座

　　探针在完全接合时会断裂。连接探头时，主机仪器从探头中读取信息并识别设备。

　　2.要断开连接，请按下闩锁释放按钮并从仪器上拔出

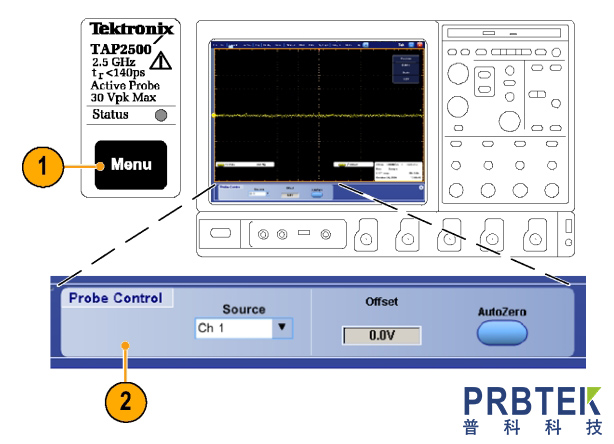

　　菜单按钮：

　　1.按探头菜单按钮，在示波器上显示探头控制屏幕。

　　2.使用仪器上的触摸屏按钮设置探头参数

　　3.再次按下探头菜单按钮以关闭探头控制屏幕。

　　自动归零：

　　我们建议您运行探测AutoZero例程:

　　经过20分钟的热身

　　当探头的工作温度变化5C时

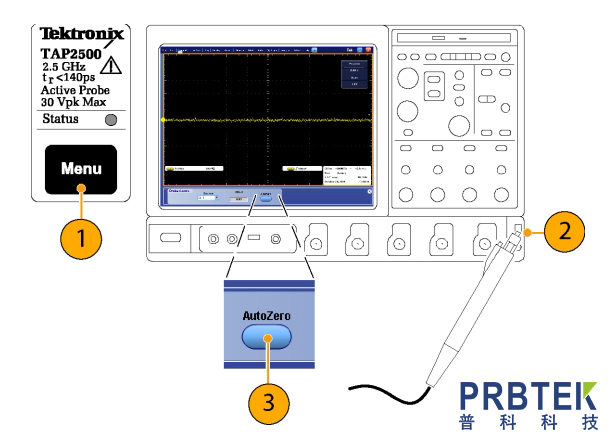

　　1.按探头菜单按钮，在示波器上显示探头控制屏幕

　　2.使探针尖端与地面短路。

　　3.按仪器上的AutoZero按钮以执行AutoZero例程。

　　信号：

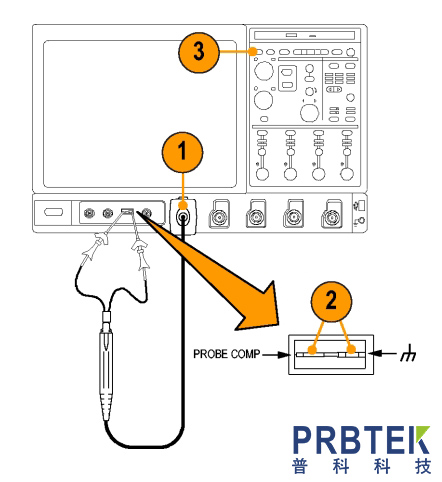

　　1.将探头连接到示波器的任何通道，并设置示波器显示该通道。

　　2.使用Y-引线适配器和两个SMTKlipChips将探头尖端连接到示波器上的PROBE COMP端子。

　　3.按AUTOSET (或调整示波器)以显示校准波形。波形稳定表示探头工作正常。
