示波器探头在电源完整性测量上的应用

　　在电子设备的开发和维护过程中，电源完整性是一个至关重要的考量因素。电源完整性(Power Integrity, PI)涉及到电源分配网络(PDN)的性能，确保电子设备能够获得稳定、干净的电源供应。示波器探头作为测量工具，在电源完整性分析中扮演着关键角色。本文将探讨示波器探头在电源完整性测量中的应用，以及如何选择和使用合适的探头来提高测量准确性和效率。

　　电源完整性的重要性

　　电源完整性问题可能导致电子设备出现性能下降、系统不稳定甚至损坏。因此，对电源电压的波动、噪声和瞬态响应进行精确测量是确保设备正常运行的前提。电源完整性测量通常包括以下几个方面：

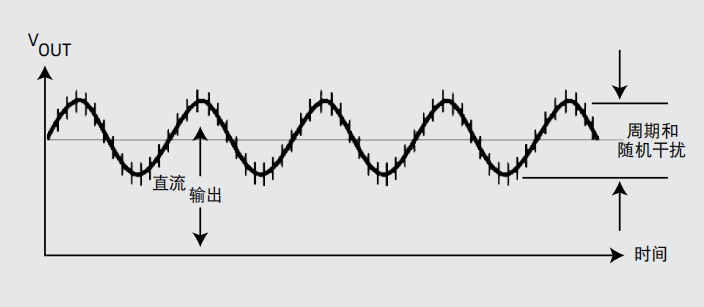

　　直流电压的稳定性和纹波

　　交流噪声和瞬态干扰

　　电源序列和时序

　　电源轨之间的相互干扰

　　示波器探头的选择

　　在电源完整性测量中，选择合适的示波器探头至关重要。以下是一些选择探头时需要考虑的因素：

　　1. 带宽

　　探头的带宽应与示波器的带宽相匹配，以确保高频噪声和瞬态事件能够被准确捕捉。

　　2. 阻抗

　　高阻抗探头(如10:1探头)可以减少对被测电路的影响，但在测量低电压信号时可能不够精确。低阻抗探头(如1:1探头)则更适合测量低电压和高电流信号。

　　3. 衰减比

　　衰减比决定了探头如何放大或缩小输入信号。常见的衰减比有1:1和10:1，选择时应根据被测信号的幅度来决定。

　　4. 地线长度

　　地线应尽可能短，以减少环路面积和感应噪声。一些探头配备了弹簧夹或磁性吸盘，可以方便地缩短地线长度。

　　5. 探头类型

　　根据测量需求，可以选择有源探头或无源探头。有源探头通常具有更高的带宽和更低的噪声，但价格较高。

　　示波器探头的使用

　　在使用示波器探头进行电源完整性测量时，应注意以下几点：

　　1. 探头校准

　　在每次测量前，应对探头进行校准，以确保测量结果的准确性。

　　2. 接地连接

　　确保探头的接地连接良好，避免接地环路引起的噪声干扰。

　　3. 信号连接

　　使用适当的夹具或探针直接接触被测点，避免使用长导线连接，以减少噪声引入。

　　4. 测量设置

　　根据被测信号的特性调整示波器的垂直和水平设置，以获得最佳的信号显示。

　　5. 数据分析

　　测量完成后，应对数据进行分析，识别电源中的问题，如电压跌落、噪声峰值等。

　　示波器探头在电源完整性测量中是不可或缺的工具。正确选择和使用探头可以显著提高测量的准确性和可靠性，从而帮助工程师有效地诊断和解决电源相关的问题。随着电子设备对电源质量要求的不断提高，示波器探头的性能和功能也在不断进步，以满足更严格的测量需求。
