普源精电RIGOL高压差分探头RP1050D的使用方法分享

发布:西安普科科技
浏览次数:

  普源RP1050D高压差分探头可以将输入的高差分电压转换为低电压,并将波形显示在示波器上。其使用频率可高达50MHz,非常适合大电力测试和研发使用。

  RP1000D 系列高压差分探头适用于通用示波器,其标识的衰减比是在示波器的输入阻抗为 1MΩ 时的衰减量,当示波器的输入阻抗设置为 50Ω 时,衰减量变为输入阻抗为 1MΩ 时的 2 倍。

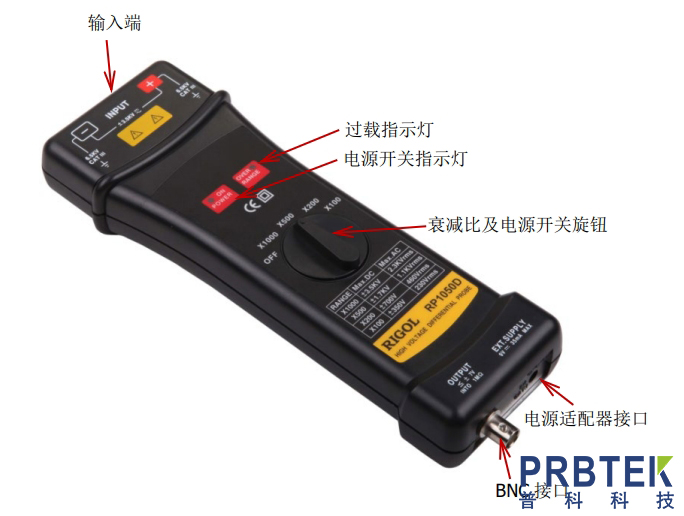

  基本操作

  1. 将附件提供的红色安规 IC 夹与红色双香蕉插头硅胶线的一端连接,将黑色安规 IC 夹与黑色双香蕉插头硅胶线的一端连接。然后将红色双香蕉插头硅胶线与高压探头的红色(+)输入端口连接,将黑色双香蕉插头硅胶线与高压探头的黑色(-)输入端口连接。

  注意: a) 安规 IC 夹可替换为高压专用 IC 夹、安规鳄鱼夹或安规接触探头棒。

  b) 双香蕉插头硅胶线可替换为高压专用双香蕉插头硅胶线。

  2. 将双端 BNC 同轴线缆的一端与高压差分探头的 BNC 接口连接,另一端连接至示波器输入端。

  3. 打开示波器上的通道开关,调节高压探头和示波器使二者的衰减比匹配。若示波器的衰减比与高压探头不匹配,则实际的垂直档位等于高压探头的衰减比除以示波器的衰减比再乘以示波器上的垂直档位。

  例如:示波器的衰减比设置为 1X,高压探头的衰减比设置为 X200,示波器上的垂直档位为 0.5V/div,则实际的垂直档位为 200X0.5V/div=100V/div。当示波器的输入阻抗是 50Ω 时,实际垂直档位为2X200X0.5V/div=200V/div。

  注意:当示波器的衰减比与高压探头的衰减比设置一致时,示波器上显示的垂直档位即为实际档位。
