知用CYBERTEK低频电流探头CPL8100B的使用方法

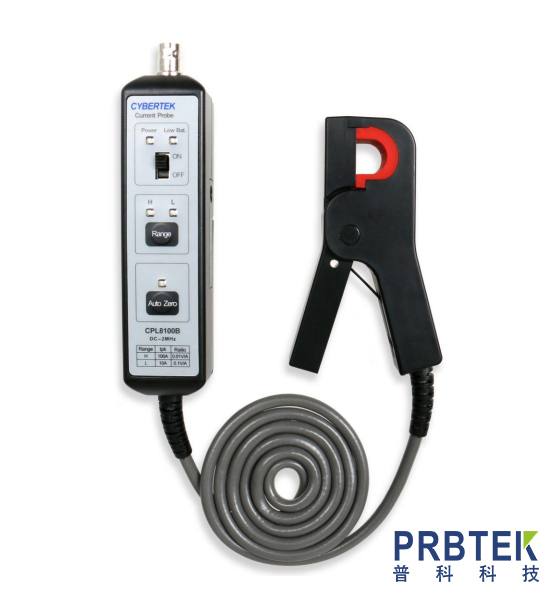

　　CYBERTEK知用CPL8100A/B是一款能够同时测量直流和交流的电流探头。测量电流最大100A峰值(70.7A RMS)，CPL8100A带宽为600kHz(-3dB),CPL8100B带宽为2MHz(-3dB)。提供两个量程切换(10A和100A档位)，根据电流大小选择合适量程;具有自动调零功能，使用方便;带有电源和电池低电压报警指示灯，过载报警声;可使用电池供电或者外部电源供电，使得测量更加方便;标准的BNC输出接口,方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流。通常用于工频测量﹑电机驱动﹑电源等场合。

　　使用方法：

　　将示波器的耦合方式设置为 DC;示波器输入阻抗设置为 1MΩ;为方便读数，可以把示波器的显示单位由电压改为电流显示。如果示波器没有此功能，用户只能手工换算。设置相应的衰减倍数，比如探头选择 H 档位(0.01V/A)，示波器设置 100X，选择 L 档位(0.1V/A)，示波器设置10X;通过标配的双端 BNC 同轴线缆将探头 BNC 输出接口与示波器的输入端连接。

　　电压开关打到 ON 位置，电源指示灯点亮为绿色。

　　根据测试电流大小，通过按键选择合适的量程。注意：不同的量程对应示波器不同衰减倍数。

　　按下自动调零按键，实现探头自动调零。调零成功后，蜂鸣器会发出“滴滴”两声;否则发出“滴”一声长响，表示调零失败。注意外界的磁场可能对本探头的直流零位有轻微的影响，调零完成后请不要再挪动。

　　打开电流探头的钳口并夹住被测导体。

　　注意：电流探头钳口有方向指示，被测电流流向和方向指示相同时输出正，被测电流流向和方向指示相反时输出负。

　　适当的调节示波器垂直灵敏度以获得稳定的波形。示波器设置 DC 耦合时，将同时看到电流的DC和AC 分量;设置 AC 耦合时，只能看到 AC 分量。

　　异常时的处理方法：

　　问题一：不能测定直流、或该频段振幅小

　　可能原因：电源未打开/示波计测器设置成 AC 耦合/钳口未完全闭合

　　处理方法：打开电源/请设置成DC 耦合方式/检测钳口，使完全闭合

　　问题二：打开后电源指示灯不亮

　　可能原因：电池电压低于 6.5V

　　处理方法：更换电池

　　问题三：在整个频段内振幅偏小

　　可能原因：示波器等其他测试器的输入电阻为 50Ω

　　处理方法：请调到1MΩ以上。

　　以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件，打造探头附件国产化知名品牌。更多信息，欢迎登陆官方网站进行咨询：http://www.prbtek.cn
