低频电流探头选型全攻略 —— 参数、场景、品牌与避坑指南

一、选型第一步：明确测量需求（5 问定方向）

测直流还是交流？

含直流 / 交直流：选霍尔效应 DC+AC 低频探头

纯交流（≥10Hz）：可选低成本电磁感应 AC 探头

最高信号频率？

工频 50/60Hz：带宽DC~200kHz足够

变频器、PWM（10~50kHz）：DC~800kHz~2MHz

电流大小？

小信号（mA~10A）：选高灵敏、小量程

工业电力（50~500A）：选大量程、高隔离机型

精度要求？

研发 / 质检：±0.5%~±1% 高精度

运维 / 巡检：±1%~±3% 工业级即可

环境与安全？

高压（380V/690V）：选CAT III 600V/CAT IV 300V绝缘等级

工业现场：选抗干扰、IP40 + 防护、便携设计

二、核心参数深度解析（选型必看）

带宽（Bandwidth）

定义：幅度衰减 - 3dB（70.7%）时的频率

黄金法则：探头带宽≥被测信号最高频率 ×5

误区：带宽≠测量频率范围，低带宽测高频会幅度衰减、波形失真、边沿变缓

电流量程（Range）

分连续 RMS、峰值、浪涌电流三指标

必须覆盖：最大稳态电流 + 瞬时峰值 + 浪涌冲击

降额特性：频率升高，最大允许电流下降（参考探头降额曲线）

精度与线性度

精度标注：±X% 读数 ±YmA（更真实） vs ±X% 满量程

线性度：全量程输出一致性，<±0.1% 为优

小电流：关注灵敏度（mV/A）与噪声底限

物理与接口

钳口内径：8mm（细导线）、16mm（常规）、25~50mm（粗电缆 / 汇流排）

输出接口：BNC（示波器通用）、香蕉插头（万用表）

供电：电池 / USB / 适配器，便携选电池，台架选外接电源

三、主流品牌与代表型号

PRBTEK 普科科技

PKC6100A：DC~800kHz，10A/100A 双量程，工业级性价比

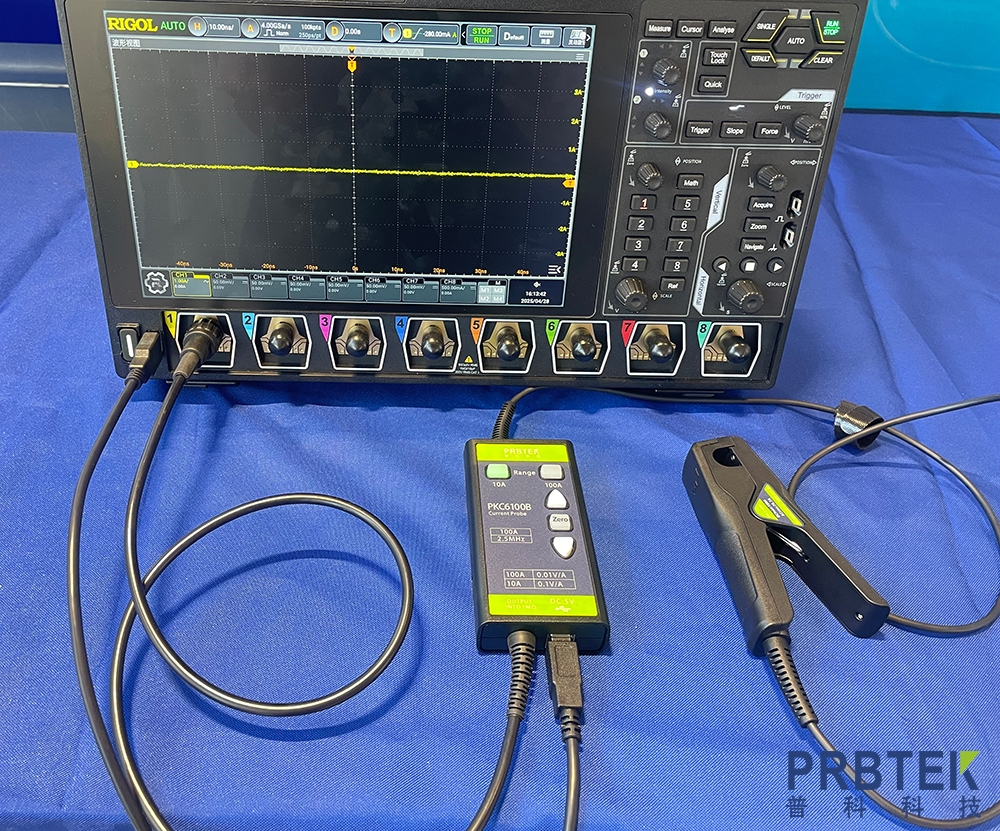

PKC6100B：DC~2.5MHz，适合中低频 PWM 测量

CYBERTEK 知用

CPL8100A：DC~600kHz，100A 峰值，自动调零

CP1000A：AC 10mA~1000A，大钳口电力专用

Tektronix 泰克

A622：DC~100kHz，70A RMS，经典工频测量探头

Keysight 是德

N2779A：DC~500kHz，30A，高精度实验室款

四、分场景选型推荐

电力运维 / 巡检（50Hz 工频）

首选：AC 大电流、高隔离、便携

推荐：知用 CP1000A、Fluke i3000s、PRBTEK PKC6100A

变频器 / 电机驱动研发（10~50kHz PWM）

首选：DC~1MHz+、双量程、抗干扰

推荐：PRBTEK PKC6100B、知用 CPL8100B、泰克 TCP0030

新能源 BMS / 电源测试（DC + 低频纹波）

首选：高精度 DC+AC、低噪声、小电流灵敏

推荐：Keysight N2779A、PRBTEK PKC8000 系列

家电 / 消费电子（小信号、低功耗）

首选：mA 级灵敏、体积小、低成本

推荐：知用 CPL0050、PRBTEK PKC6050

五、选型避坑 5 大误区

只看带宽不看频率覆盖

低频探头看DC 起始，纯 AC 探头无法测直流成分

忽略量程降额

高频段最大电流远低于低频，超量程导致磁饱和、波形削顶

精度只看百分比

小电流测量：±10mA 固定误差可能比百分比更关键

钳口尺寸不匹配

导线过粗夹不进、过细间隙大→测量误差增大

忽视隔离与安全

低压场景随意选，高压测试易击穿、触电、损坏设备

六、总结：低频电流探头选型公式

精准选型 = 明确测量类型（DC/AC）+ 带宽 ×5 覆盖 + 量程留裕量 + 精度匹配场景 + 安全等级达标 + 物理接口适配按此逻辑，结合品牌与预算，即可快速锁定最适合的低频电流探头，保障测量稳定、精准、安全。
