知用CYBERTEK高压差分探头DP6700B的使用注意事项
发布:西安普科科技浏览次数:DP6000B 系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到300MHz,满足了大部分测试系统的需要;丰富的量程可供选择,其差动测量电压范围满足大部分测试电路的要求;用户可进入测试模式,调整偏置电压,探头长期使用后若出现失调现象,用户可进入该模式,调整偏置,实现归零;电子轻触式按键,使得使用寿命更长;具有 5MHz 带宽限制功能选择,5MHz频率带宽满足大部分开关电源中 FETs 的开关频率的测量,并可以滤除更高频率的噪声和干扰;带有声光报警功能,且可手动关闭声音报警功能,更具有人性化设计;USB 供电接口,使用更加方便灵活;
探头配备标准的 BNC 输出接口,可与任何厂家的示波器配合使用(要求示波器的输入阻抗设置为 1MΩ;当选择 50Ω时,衰减倍数会多衰减一倍)测量被测电路波形;自动保存功能,防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力,输入端具有较高的输入阻抗和较低电容,可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
使用注意事项:

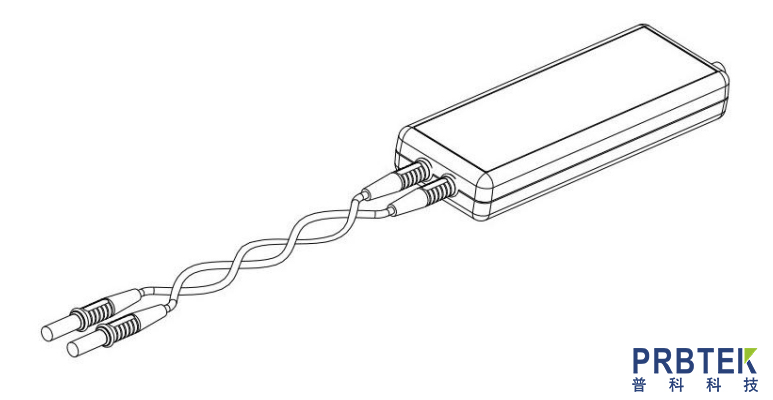

在测量时应尽量使输入线缠绕,这样可以更好的消除引线电感和外界噪声,提高高频响应和抗干扰的能力。缠绕方式如下图所示:

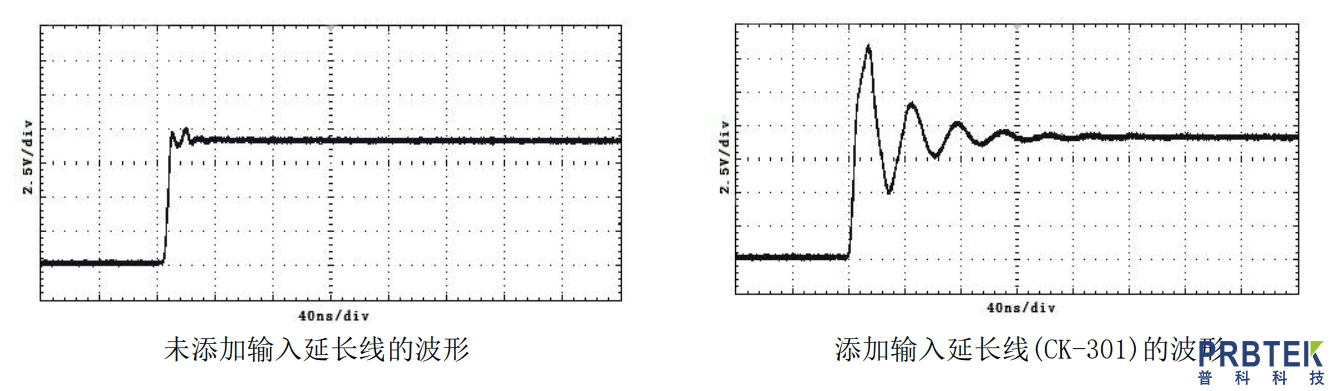

在测量时应尽量不要延长输入线,否则会引入更多的噪声。如果必须要额外加长输入线,则应保证延长线的长度相同,而且输入频率不超过 5MHz,如果超过5MHz 输出会有一定的误差。如下图所示:
以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn
