泰克TEKTRONIX电流探头TRCP3000的使用方法

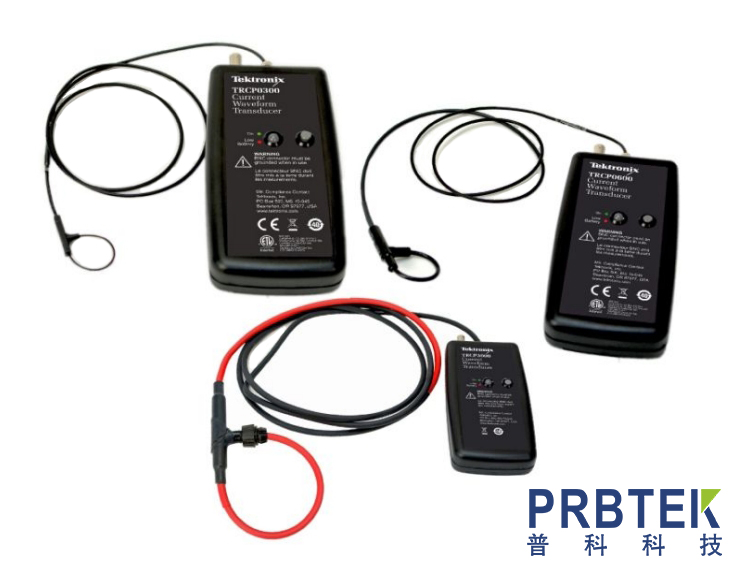

　　Tektronix Rogowski电流探头TRCP0300、TRCP0600和TRCP3000结合了高带宽性能和对被测电路的最小干扰。使用探头时请参考这些说明。他们将帮助您从您的产品获得最佳和最安全的性能。

　　TRCP3000 电流探头 TRCP3000 有一个较大的线圈，能够处理大的过载电流，而不会损坏。这种探头使用简便，可以插入很难接触的位置，能够包在较大的测试点上，如汇流排。

　　使用您的Rogowski探头

　　更换电池

　　电池电量不足由位于电源开关附近的红色LED指示。要更换电池，请将探头从测试电路中取出，关闭传感器，取下电池盖，并将用过的电池更换为适合传感器类型的电池(标准电池或充电电池)。

　　在更换电池之前，请确保探头已从测试电路中取出。

　　开启

　　警告该探头只能与示波器或BNC输入正确接地的监控设备一起使用。

　　1.将传感器的BNC输出连接到接地示波器或电流监测设备。

　　2.目视检查Rogowski线圈，确保绝缘完好。如果您看到磨损或撕裂，请使用其他探头。

　　3.如果线圈通过了前一步的检查，松开线圈并将其缠绕在测试的断电导体上。

　　4.将线圈的自由端完全插入套圈内。

　　5.重新激励导体。

　　6.使用电源按钮通过按下并释放按钮将传感器打开。当传感器打开时，通过按下并释放按钮来关闭传感器。当状态指示灯LED为绿色时，传感器接通。

　　使用此程序后，传感器可能需要长达2分钟的稳定期，才能提供正确的电流测量值。稳定期取决于预热时间和低频带宽。

　　获得最佳测量结果

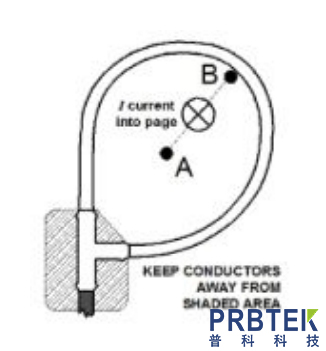

　　罗戈夫斯基线圈的位置应使被测导体被线圈包围，但不与电缆附件相邻(见下图)。该图显示的方向，一个积极的电流应通过线圈回路，以获得一个积极的输出电压。Rowgowski电流探头已校准中心(位置A)附近的导体，这是理想的位置精度。

　　对于最好的高频性能的中心，目前应在于线所示A到B，其中B是一半的圆周周围的线圈。

　　对外部电流和电压的灵敏度

　　如果外部电流小于探头的额定电流，或者这种电流与线圈的距离相对较远，则TRCP对Rogowski线圈闭环外电流的灵敏度非常小。在一个多匝导体附近的影响是远远强于从一个单一的导体进行相同的电流，这样的位置应该避免。

　　如果非常接近线圈的表面具有高电压，并且电压变化率很高(例如1kV/us)或在MHz范围内有高频振荡，则由于线圈的电容耦合，可能会产生测量误差。

　　为了检查对邻近场的任何不必要的响应，建议在接近(但不环绕)被测导体时量化探头的输出。这将揭示任何不必要的响应的大小电流接近，但在线圈之外。

　　输出电缆

　　您的探头包括500mm BNC至BNC输出。可以使用较长的电缆;这些电缆应该是50欧姆，单屏蔽同轴电缆。

　　必要时可使用延长电缆，应考虑铺设超长延长电缆。
