Micsig麦科信示波器高压差分探头MDP3000的操作步骤

发布:西安普科科技
浏览次数:

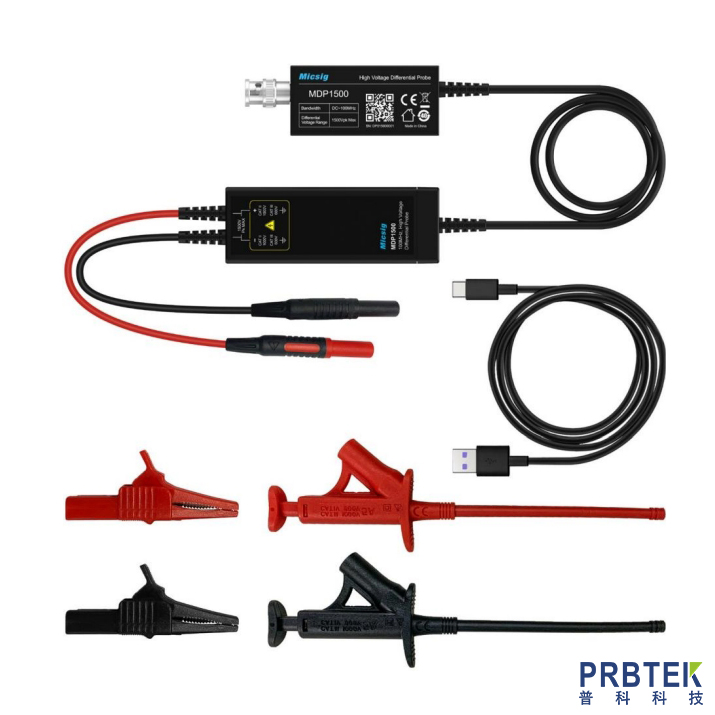

  基于光隔离探头技术重新定义的 MDP 系列高压差分探头,具有超低底噪,优秀的幅频特性和业界更高的共模抑制比,助力您轻松应对各种高频高压信号测试。 MDP 系列高压差分探头具有以下特点:5MHz 带宽限制功能,一键调零功能,过压报警功能,3000V 最大差分输入电压,通用 BNC 接口,支持 USB 供电,超小的体积及精致的外观。


  操作步骤:

  1) 探头供电:使用标配USB Type-C 线将差分探头连接至示波器USB 接口进行供电;

  2) 连接示波器:将探头 BNC 接口与示波器通道输入相连(注意请确认示波器接地正常);

  3) 选择档位:根据被测电压范围选择合适的电压档位;

  4) 连接被测对象:将信号输入线连接(使用测试夹或者测试钩)至被测对象开始测量;如果产生过压报警,请立即断开电源和输入; 1、概述高压差分探头快速操作指南带宽:100MHz / 150MHz / 200MHz

  5) 设置示波器。

  注意事项:

  1) 开始测量前,需要对探头的零点进行校准:

  先将两输入端短路,上电,轻按“Zero”按键,档位指示灯交替闪烁,5 M H z 指示灯闪烁后,探头发出“滴”一声,说明校准成功;当探头发出三声短促的“滴” 声,说明校准失败,需重新校准。

  2) 差分探头连接示波器时,示波器的带宽应不低于探头的带宽,通道输入阻抗为 1MΩ。

  3) 建议开机预热 10 分钟后使用,以得到更精确的数据。

  4) 当探头的档位指示灯一直闪烁且发出急促的蜂鸣声时,是过压警告的现象,应该切换高档位。

  以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn
