电压探头衰减比对量程的影响

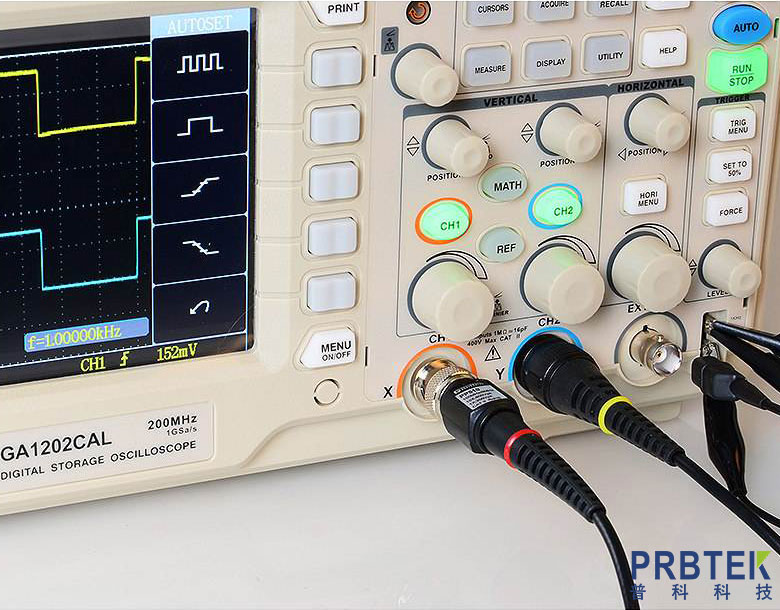

　　在电子测量和测试领域，示波器是一种常用的仪器，用于观察各种电信号的波形。为了能够准确地测量不同幅度的电压，示波器通常需要配合不同类型的电压探头使用。电压探头的衰减比是衡量探头性能的关键参数之一，它对示波器的量程有着直接的影响。

　　电压探头的衰减比

　　电压探头的衰减比是指探头输出电压与输入电压之间的比值。常见的衰减比有1:1、10:1、100:1等。例如，10:1的衰减比意味着探头会将输入的电压信号减少到原来的十分之一。衰减比的选择取决于被测信号的电压水平以及示波器的输入量程。

　　量程的定义

　　量程，即测量范围，是指示波器能够测量的最小和最大电压值。示波器的量程通常由其输入电压的最大值来定义，超过这个值可能会导致示波器的损坏或读数失真。

　　衰减比对量程的影响

　　衰减比的选择直接扩展了示波器的测量量程。使用高衰减比的探头可以测量比示波器本身量程更高的电压。这是因为探头会减小输入的电压信号，从而使得原本超出示波器量程的信号降低到可测量的范围内。

　　1. 提高测量上限：当需要测量的信号电压超过示波器的最大输入电压时，可以选择一个高衰减比的探头来降低信号电压，从而在不损伤示波器的情况下进行测量。

　　2. 保持精度和带宽：使用合适的衰减比不仅可以扩大量程，还可以保持信号的精度和带宽。高衰减比的探头通常具有更好的频率响应，可以准确地测量高频信号。

　　3. 减少加载效应：高衰减比的探头一般具有更高的输入阻抗，这减少了对电路的加载效应，从而能更真实地反映被测电路的实际工作状态。

　　衰减比选择的考虑因素

　　在选择电压探头的衰减比时，需要考虑以下因素：

　　被测信号的电压水平：选择衰减比时，首先要考虑被测信号的电压范围，确保信号在示波器的量程之内。

　　示波器的输入阻抗：探头的输出阻抗应与示波器的输入阻抗匹配，以避免信号失真。

　　频率响应要求：对于高频信号，应选择带宽和频率响应更好的探头。

　　精度要求：高精度的测量需要选择衰减比较低的探头，以减少信号损失。

　　结论

　　电压探头的衰减比是连接示波器和被测电路时必须考虑的重要参数。它不仅影响示波器的量程，还关系到测量的准确性和可靠性。正确选择衰减比可以帮助我们在不同的测量环境中获取最佳的测试结果，保证电子设备的性能和安全。因此，了解衰减比对量程的影响，对于电子测试和测量工作来说至关重要。
