泰克TEKTRONIX交直流电流探头TCP303的安装方法

　　TEKTRONIX的TCP303是一款用于测量交直流电流的探头。它必须需配合TCPA300放大器使用。才可以连接到示波器上，可用于测量峰值电流500A的脉冲信号。

　　系统配置

　　一个完整的电流测量系统由一个电流探头放大器、一个兼容的电流探头和一个合适的示波器组成。(见图一)

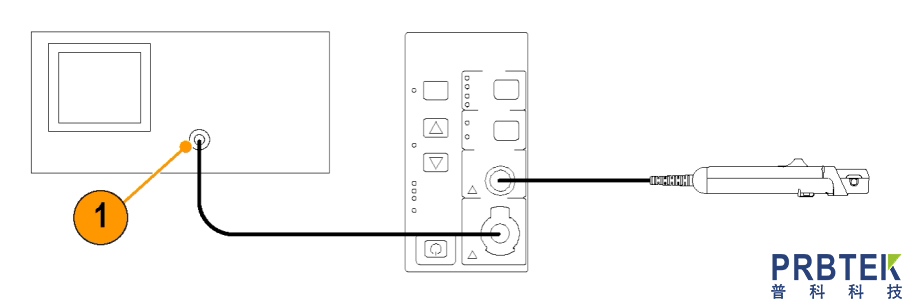

　　图1:典型的TCPA300/400电流测量系统

　　1.50ω示波器输入一使用随附的TEKPROBE接口电缆或50ωBNC电缆，后者作为可选附件提供。

　　注意：如果示波器只有一个高阻抗输入，您将需要添加一个50ω终端，该终端作为可选附件提供。

　　TCPA300和 TCPA400放大器

　　放大器将探头感应到的电流放大，并将电流转换成显示在示波器或其他类似测量设备上的比例电压。

　　电流探头以下Tektronix电流探头与TCPA300放大器兼容:

　　TCP 312 A(30安，100兆赫)

　　TCP 305 A(50安50兆赫)

　　TCP 303(150安，15兆赫)

　　以下Tektronix 电流探头与TCPA400放大器兼容:TCP 404XL(750A1.2MHz)

　　1 500 A连续电流，750ADC随占空比降额

　　示波器示波器显示电流测量系统的输出。包含一条50ω电缆，用于将放大器连接到示波器输入通道。还包括一根TEKPROBE-to-TEKPROBE接口电缆，用于连接tekprobe II级示波器。

　　如果示波器没有可以设置为50ω阻抗的输入，则需要一个50ω的馈通终端。该终端是TCPA300和TCPA400电流探头放大器的标准附件。

　　将放大器连接到示波器

　　您需要一台示波器来显示TCPA300和TCPA400的测量输出。要使用探头/放大器组合的全动态范围，示波器必须能够显示1mV/div至1V/div的垂直比例因子。

　　如果您使用的是兼容TEKPROBEII的示波器，请使用随附的TEKPROBE-to-TEKPROBE接口电缆将放大器输出连接器连接到示波器。否则，使用50ωBNC电缆(可选附件)将放大器输出连接器连接到示波器。

　　示波器通道的输入阻抗必须为50ω，否则会出现脉冲响应变慢、像差增加或DC测量幅度不正确的情况。如果您的示波器仅提供1Mω输入，您需要连接一个50ω馈通终端(可选)附件)位于示波器输入和BNC电缆之间。不要在BNC电缆的放大器端安装该终端。

　　为了充分利用TCPA300和TCPA400以及所附电流探头的全部带宽能力，示波器带宽必须约为电流探头带宽的五倍。例如，使用TCP312A电流探头时，示波器带宽必须至少为500MHz。使用TCP305A电流探头时，示波器带宽必须至少为250MHz。

　　将放大器连接到示波器后，让设备预热到稳定的温度;通常需要20分钟。

　　注意：为了获得精确的测量结果，示波器的输入阻抗必须为50w。确保使用50ωBNC电缆将放大器输出连接到示波器输入，并将示波器输入设置为50ω阻抗。
