是德N2796A单端探头的产品特点及其应用

　　是德N2796A 有源探头，2 GHz,非常适合数字系统设计、元器件设计/表征和教育研究应用。N2795A/96A是具有AutoProbe接口的低成本1GHz和2GHz单端有源探头(与是德科技公司InfiniVision和Infiniium系列示波器兼容)。这些探头集成了当今通用、高速探测所需的许多特性--特别是在数字系统设计、组件设计/表征和教育研究方面。1Ω的电阻和极低的输入电容(1pF)提供了超低的被测器件负载。这一点，伴随着卓越的信号保真度，使这些探针对今天的大多数数字逻辑电压有用。这些探头具有较宽的动态范围(±8V)和偏置范围(N2796A/97A为±12V,N2795A为±8V)，可用于各种应用。

　　主要特性：

　　2 GHz 带宽(-3 dB)

　　高电阻(1 MΩ)和低电容(1 pF)输入实现低负载

　　宽泛的输入动态范围(±8 V)和偏移范围(±12 V)

　　内置前照灯在探测期间提供良好的可视性

　　包含多种探针附件

　　直接连接至 AutoProbe 接口(无需使用电源)

　　兼容的示波器：

　　Keysight InfiniiVision 3000/3000T X 系列、4000 X 系列、6000 X 系列、5000、6000(6000 100 MHz 除外)、7000 和 Infiniium 9000、S 系列和 90000A 系列。

　　N2796A 是新一代带 AutoProbe 接口的低成本单端有源探头。 该探头集成了现代通用高速探测所需的众多特性，特别适用于数字系统设计、元器件设计/表征和教育研究应用。 其具有的 1 MΩ 输入电阻和极低输入电容(1 pF)提供了超低的被测器件负载。 这一优点与出色的信号保真度相结合，使得该探头特别适用于如今的数字逻辑电压。 而且，凭借其宽泛的动态范围(±8 V)和偏移范围(±12 V)，该探头可用于多种应用。

　　对于高信号完整性探测，N2796A 2 GHz 有源探头是是德 1 GHz 带宽 Infiniium 和 InfiniiVision 系列示波器的完美补充。 N2796A 也可以与是德 2.5 GHz 或更高带宽的 Infiniium 9000 或 90000 系列示波器结合使用，是 1156A-1158A 有源探头或 InfiniiMax 探头的低成本替代方案。

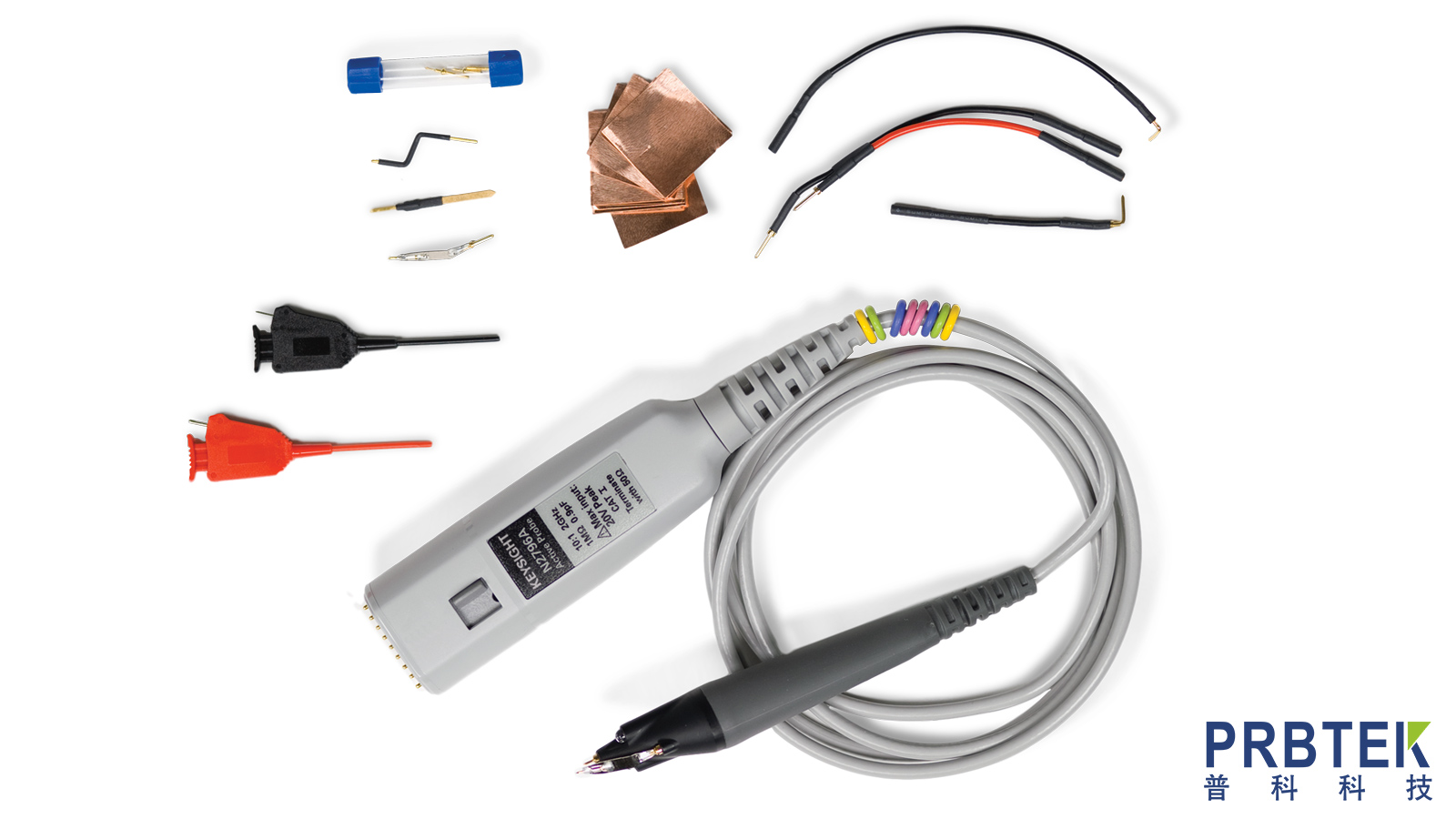

　　N2796A 配有白色 LED 前照灯，用于照亮被测电路。 该探头由 InfiniiVision 和 Infiniium Autoprobe 接口直接供电，无需使用额外电源。 该探头还标配大量附件，可轻松连接至被测电路。
