罗德与施瓦茨RS高压探头RT-ZH10的补偿调节

　　罗德与施瓦茨RS高压探头RT-ZH10可调节为低频(LF)补偿和高频(HF)补偿和直流分频比。

　　LF补偿

　　当探头第一次连接到示波器输入端时，需要调整LF。低频补偿使探头电缆电容与示波器输入电容相匹配。这种匹配保证了从直流到带宽上限频率的良好振幅精度。补偿不足的探头显然会影响整个系统的性能(探头+示波器)，并引入测量误差，导致读数不准确和波形失真。

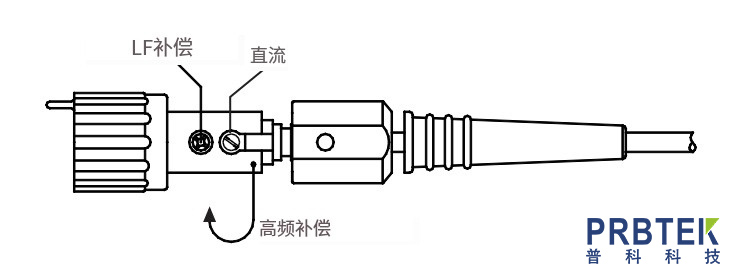

　　我们建议使用一个方波或矩形波发生器的振幅为5Vpp最小值。当使用具有较小振幅的发生器时，在触发设置中选择“RF拒绝”可能是有用的。将低频补偿微调器调整到最佳方波响应。如需澄清，见以下数字。

　　高频补偿

　　通常不需要调整高频补偿，除非探头与示波器一起使用，示波器的输入特性与出厂调整时使用的示波器有很大差异。我们建议使用以下设备进行适当的高频补偿:

　　矩形波发生器，上升时间快于700ps，最小振幅为5Vpp,50欧姆馈通和探针BNC适配器。

　　高频调节是通过将探头连接到矩形波发生器来进行的。调整修剪器以获得最佳方波响应。

　　直流调节

　　为了在电压范围内提供最高的精度，此探头的直流分频比在500V时出厂时使用测量装置进行调整，测量装置的a±0.01%。
