常用的示波器探头类型及使用范围

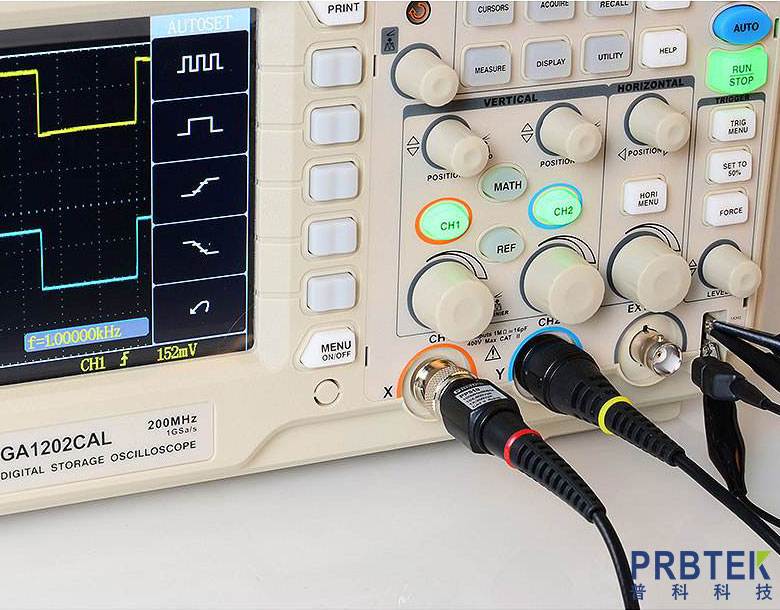

　　在使用示波器的过程中，示波器的探头选择十分的重要!下面我们就来讨论一下一些常用的示波器探头的类型和使用范围。

　　一般的探头分为有源电压探头、无源探头、差分探头、电流探头、低电容探头、高压探头等等。

　　有源电压探头：一般适用于带宽大于500MHz，幅度小于正负3V的单端信号。泰克公司的有源电压探头型号有：P7260、P7240、TAP1500等。一些型号可以测量3dB带宽最高可以达到6G。

　　无源探头：一般用于测试带宽小于500M Hz的单端信号。它是比较经济的一类探头。例如P6139A，规格是：线长是1.3米，带宽500M Hz，系统输入阻抗10M 欧，典型输入电容8pF，最高电压为300 Vrms，补偿范围为8到12 pF。

　　差分探头：一般用于测试差分信号。分为高带宽和高电压两种。高电压差分探头可以测试高达4400V的差分信号;高带宽差分探头可以测试带为高达12.5G的高速信号。甚至一些产品可以到达16GHz。

　　电流探头：一般利用霍尔效应来测试电流信号。测试范围一般为从DC到2G。幅度由1 mA 到20000A。

　　低电容探头：这是为匹配而设置的探头。这种探头目前市场型号比较少，最高可以测量带宽9GHz。

　　高压探头：适合测试高压信号，可分为单端和差分两种探头。
