　　如何使用无源探头进行差分测量?

　　您可以使用两个无源探头进行伪差分测量。为此，您必须使用示波器上的数学函数。将探头连接至通道。1 和 ch. 2 分别反转通道。2 然后使用数学函数添加ch。1 和 ch. 2. 完成此操作后，ch. 1 探头用作同相输入，ch. 1 探头用作同相输入。2 作为反相输入。将探头连接到电路，并将两个接地端连接到电路接地端，如下图 1 所示。

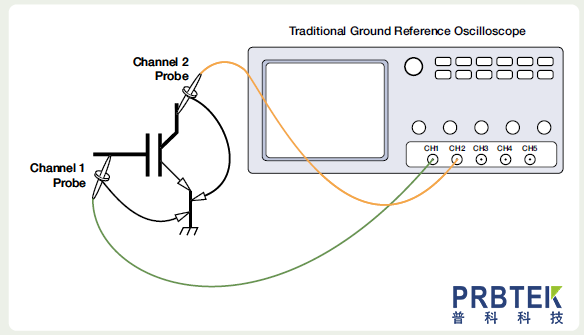

　　图 1： 伪差分探测示例

　　请注意，示波器通道应设置为相同的伏特/格，并且探头应匹配以最大化共模抑制无线电。在较新的示波器上，可以使用数学函数从 ch.1 中减去 ch.1。2、与上面的方法完成同样的事情。
