无源探头无法调出标准方波的故障分析与完整排查方案

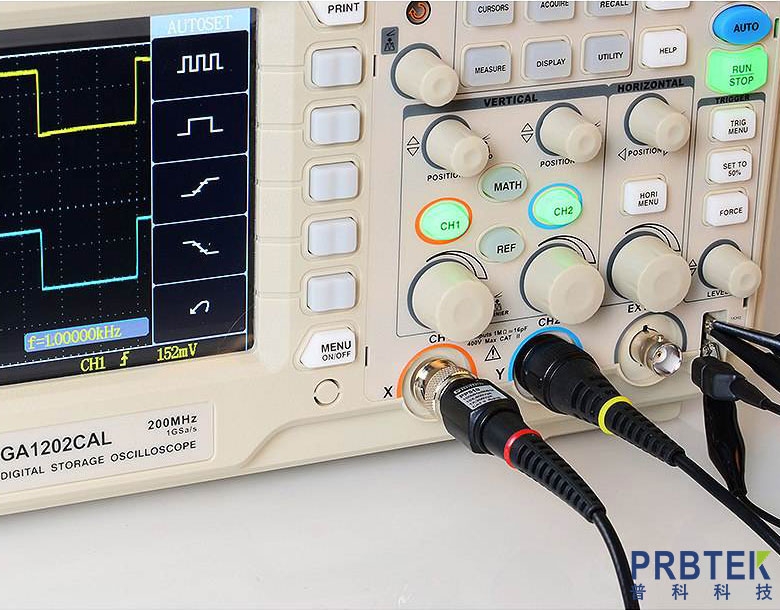

在示波器日常校准与测试工作中，无源探头校准是基础且关键的操作。正常情况下，将无源探头接入示波器机身1kHz标准校准信号接口，微调探头补偿电容后，屏幕可显示边缘平整、无过冲、无圆角、对称规整的标准方波。但很多工程师常会遇到无论如何调节补偿旋钮，始终无法调出标准方波的问题，波形持续出现圆角、过冲、畸变、不对称等异常，直接导致后续电压、时序、高频信号测量出现严重误差。本文将结合无源探头工作原理，全面拆解故障成因、分级排查步骤、解决方案及日常预防要点。

一、常见异常方波波形与对应故障状态

无源探头校准过程中，异常波形并非随机失真，每一种畸变形态都对应明确的电路匹配故障，是快速定位问题的核心依据，常见三类典型故障波形如下：

1. 圆角缓变波形（欠补偿）：方波上升沿、下降沿圆润平缓，无陡峭边缘，整体接近正弦波形态。核心原因是探头补偿电容容量不足，高频信号分量被过度衰减，探头高频响应缺失，无法完整还原方波的跳变特性，多见于补偿调节不到位或电容轻微老化。

2. 尖峰过冲波形（过补偿）：方波上升沿顶端出现明显尖峰、振铃，部分伴随小幅震荡。主要是补偿电容容量过大，高频信号被过度放大，信号传输阻抗匹配失衡，高频谐波失真，属于典型的过补偿故障。

3.不对称畸变波形（硬件故障）：方波正负半周幅度不一致、边缘畸变不对称，且反复调节补偿旋钮无任何改善。该现象基本可以排除单纯校准问题，大概率是探头内部元件损坏、线路接触不良或示波器通道异常导致。

二、核心故障成因深度解析

无源探头校准的本质是通过调节补偿电容，实现探头RC网络与示波器输入阻抗的精准匹配，保证高低频信号传输一致性，还原标准方波。无法调出标准方波，本质是阻抗匹配失效、硬件故障或操作设置错误，具体分为四大类：

1. 操作与参数设置错误

多数新手故障并非设备损坏，而是基础设置不匹配。无源探头10X档位需要匹配示波器10倍衰减设置，若探头拨至10X、示波器通道仍为1X，或反之，会直接导致信号缩放异常，波形永久失真，无法通过补偿调节修正。同时，时基、电压档位设置不当，触发模式异常，也会造成波形显示畸变、不完整，误判为校准故障。此外，1X档位无源探头无补偿电路，无需校准，若强行调节也会出现波形异常。

2. 连接与接地故障

探头接地是方波校准的关键，接地不良是高频故障点。传统鳄鱼夹接地线过长、接触氧化、夹持松动，会引入高频干扰和接地阻抗，导致方波抖动、畸变、过冲。同时，探头BNC接口与示波器通道接口松动、氧化、针脚接触不良，探头探针接触不紧实，都会造成信号传输不稳定，即便补偿参数正常，也无法输出标准方波。

3. 探头硬件老化与损坏

当基础设置、连接均正常，调节补偿旋钮完全无效果时，基本判定为探头硬件故障。一是探头内部分压电阻、补偿电容老化、容量漂移或损坏，长期使用、高温环境、频繁弯折会导致元件参数偏移，外部补偿旋钮无法修正硬件参数偏差；二是探头线缆内部断线、屏蔽层破损，信号传输失真；三是10X档位专属分压电路损坏，表现为1X档位波形正常、10X档位持续畸变，完全无法校准。

4. 示波器设备自身异常

排除探头问题后，需考虑示波器本体故障。一是机身校准信号输出异常，1kHz标准方波本身失真，可通过万用表测量校准端口电压辅助验证；二是示波器通道输入阻抗异常、通道电路损坏，导致阻抗匹配失衡，无法适配无源探头参数；三是设备未预热，低温状态下仪器电路参数不稳定，校准精度大幅下降。

三、分级排查与实操解决步骤

遵循先简单后复杂、先外部后硬件、先设置后设备的原则，逐步排查，高效定位并解决故障：

第一步：基础参数核查

首先确认探头档位与示波器通道衰减比完全一致，校准务必使用10X档位，同步将示波器通道衰减设置为10倍；将示波器触发模式切换为自动触发，避免常态触发导致波形无法稳定显示；调整时基至250μs、电压档位适配校准信号幅度，按下AUTO键自动适配波形，排除参数设置问题。

第二步：连接与接地优化

重新插拔探头BNC接口，确保卡扣锁紧，擦拭接口氧化层，保证接触良好；摒弃长鳄鱼夹接地线，更换短弹簧接地针，缩短接地回路，大幅降低高频干扰；校准过程中保持探头探针与校准信号金属触点垂直紧实接触，避免虚接、偏移。优化后再次观察波形，多数轻微畸变故障可直接修复。

第三步：标准补偿校准操作

在参数、连接正常的前提下，使用专用无感螺丝刀微调探头尾部补偿电容旋钮：波形圆角欠补偿则小幅增大补偿量，波形过冲震荡则减小补偿量，反复微调直至方波边缘陡峭、四角规整、无过冲、无畸变、正负半周对称，即为校准完成。注意严禁使用普通螺丝刀，避免静电损伤探头电路。

第四步：深度硬件故障排查

若微调补偿旋钮完全无改善，波形持续畸变，执行交叉测试：将该探头接入示波器其他正常通道，同时更换完好的同型号无源探头接入原通道。若原探头在所有通道均故障，新探头工作正常，可判定探头硬件损坏，多为电容电阻老化、内部电路故障，无法现场修复，需返厂维修或直接更换探头；若更换探头后仍故障，则判定示波器通道或校准信号异常，需检修示波器设备。

四、日常使用预防与校准规范

1. 规范校准时机：示波器开机后预热15分钟，待设备参数稳定后再进行探头校准，高温、低温工业现场需延长预热时间，禁止冷机校准。

2. 杜绝不规范操作：避免频繁暴力弯折探头线缆、拉扯探针，防止内部线路断裂、屏蔽层损坏；长期不用时收纳探头，避免接口氧化、积灰。

3. 定期校验维护：高频使用场景下，每月进行一次探头校准，每半年进行一次交叉对比测试，提前排查元件老化问题；优先使用短接地针完成校准与高频测试，减少接地干扰。

4. 区分档位特性：牢记无源探头1X档位无补偿电路，无需校准，仅10X档位需要定期补偿校准，避免无效操作导致的波形异常。

五、总结

无源探头调不出标准方波，多数情况是设置错误、接地不良等简易问题导致，少数为探头硬件老化损坏，极少为示波器设备故障。日常排查无需盲目微调补偿旋钮，应优先核对参数设置、优化接地连接，通过交叉测试快速区分探头与设备故障。精准完成探头补偿校准，是保障示波器电压测量、时序分析、高频信号测试精度的基础，规范的校准流程与设备维护习惯，可有效规避绝大多数波形失真故障，提升测试数据的准确性与可靠性。
