CYBERTEK知用光隔离电压探头OP6031,OP6032系列产品说明

　　注：该系列产品将于2024年3月1日停产。

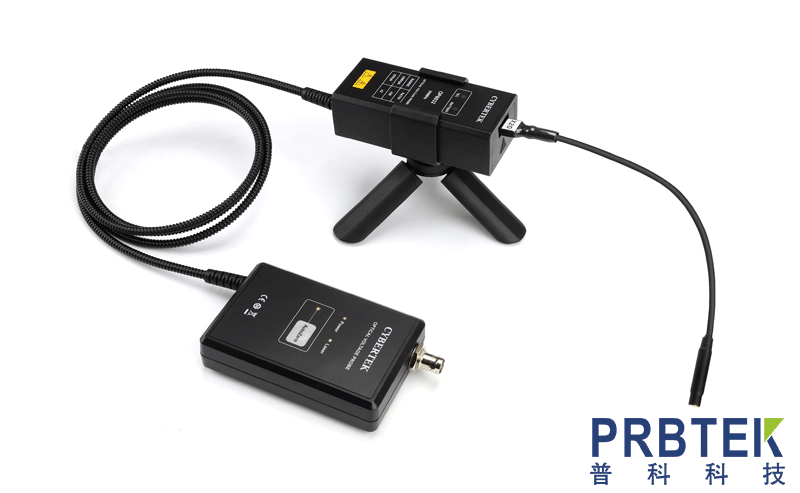

　　OP6031/OP6032是超高共模抑制比的光纤隔离电压探头。传统的差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形(比如测量半桥电路的上管的驱动电压)极其困难。OP6031/OP6032釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助我们的客户用很低的成本完成这类挑战性的测量。

　　产品特点：

　　带宽高达 200MHz

　　隔离电压 60kV

　　极高的共模抑制比

　　在很宽温工作范围内具有很好的准确度

　　测量 Si/SiC/GaN 等功率器件的栅极电压驱动

　　配合同轴分流器 CSD 系列，测量 Si/SiC/GaN 等功率器件的高频电流

　　充电电池可以更换，所以本产品几乎无间断地工作

　　应用

　　可广泛用于开关电源﹑电机驱动器、新能源逆变器、变频器﹑照明电源﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

　　浮地信号测试

　　测量 Si/SiC/GaN 等功率器件的栅极电压驱动。

　　高共模电压情况下的差模小信号测量

　　操作步骤

　　测试前用户应估计被测电压幅值，插入合适的衰减器，打开电光发射器的开关，指示灯亮。

　　插入 5V USB 电源到后端光电接收器，后端盒的指示灯点亮，探头后端开始工作。

　　连接好探头后端和示波器之间的 BNC 信号线，根据衰减比设置好示波器或者其它测量仪器的衰减比例;根据被测电压的大小，调整好示波器的灵敏度。

　　把衰减器的 SSMB 插头插入被测电路的 SSMB 插座。

　　接通被测电路的电源，开始测量。

　　测试时探头前端盒应尽量架空，尽量远离高压脉冲电路以减小对探头的干扰。

　　由于探头前端是和被测电路的高压直接相连的，所以测试完毕后必须先关闭被测电路电源，然后才能取下探头。

　　为了能够更好的节省电池电量，在探头不使用时，使开关处于 OFF 状态。

　　当前端盒的电量指示灯为黄色时请及时充电。

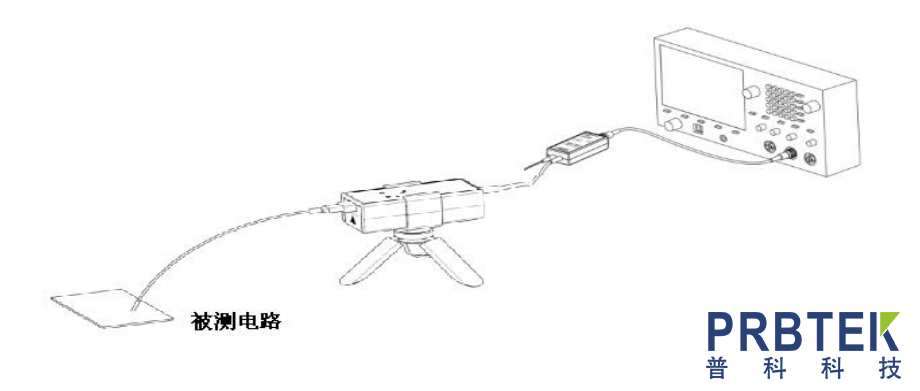

　　典型的连接示意图如下：
