德国TESTEC差分探头TT-SX 9001/TT-SX 9002的产品使用说明

　　Testec TT-SX 900x系列高压差分探头允许传统的接地示波器用于浮动信号测量-高达700V差分或共模电压(TT-SX9001)和高达1400V差分或共模电压(TT-SX 9002)。

　　每个型号都提供用户可选择的10x&100x(TT-SX 9001)和20x&200x的衰减设置(TT-SX9002)，使这两种探头具有高度通用性，可用于广泛的应用，包括电源测量和电机控制。

　　A与a不协调，a与a不协调1MΩBNCfemale在put和功能高达30MHz的带宽。探头可由任何示波器USB端口、内置电池(4节AA电池，不包括在供货范围内)或主电源适配器供电。

　　设置和使用探头

　　警告:在连接触摸头进行测量之前，请阅读本节中的所有警告和“安全信息”部分中的所有警告。

　　设置

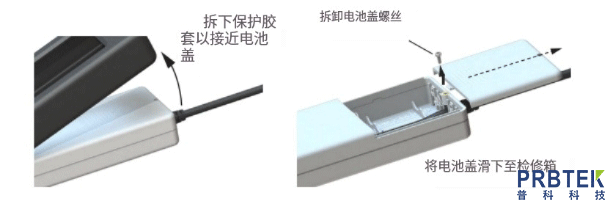

　　1.要使用此探头，首先将四节AA电池插入探头...

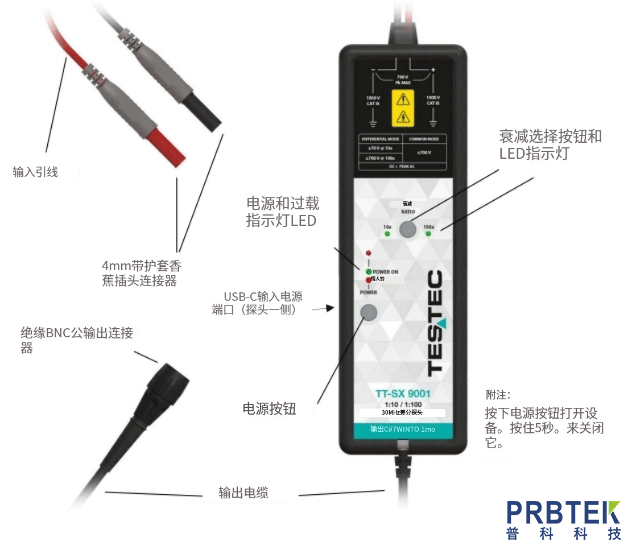

　　2.或者，将USB电源线连接到探头(参见图1中输入插孔在探头上的位置)和示波器上的USB端口，或者连接到插入主电路的电源适配器。

　　使用

　　3.将绝缘BNC公头输出连接器连接到示波器的输入通道。

　　注意：探头必须接地。

　　在连接到探头的输入引线之前，请确保BNC输出插头连接到示波器的BNC插孔，并且示波器正确地接地。

　　4.通过衰减选择按钮选择所需的衰减率，10x或100x(TT-SX 9001);20x或200x(TT-SX 9002)。

　　5.关闭高压电源。

　　6.将探头钩按在其配套色4mm护套香蕉插头输入引线上。

　　7.将探头挂钩连接到待测电路上。

　　注意：为防止触电，仅使用此触摸头随附的测试头。

　　8.确认探头操作员没有接触被测设备后，打开高电压源。

　　9.测量被测电压，在示波器上观察波形。

　　警告：记住，实际的电压比示波器上的显示值大。

　　警告：记住实际电压是大于示波器波形的衰减因子。

　　10.关闭高压电源。

　　11.断开探头输入与高压电源的连接。

　　注意:在进行任何测试之前，探头和示波器应预热至少20分钟，并且环境条件不应超过探头的规定极限。
