rigol普源nfp-3近场探头产品特性及其使用方法

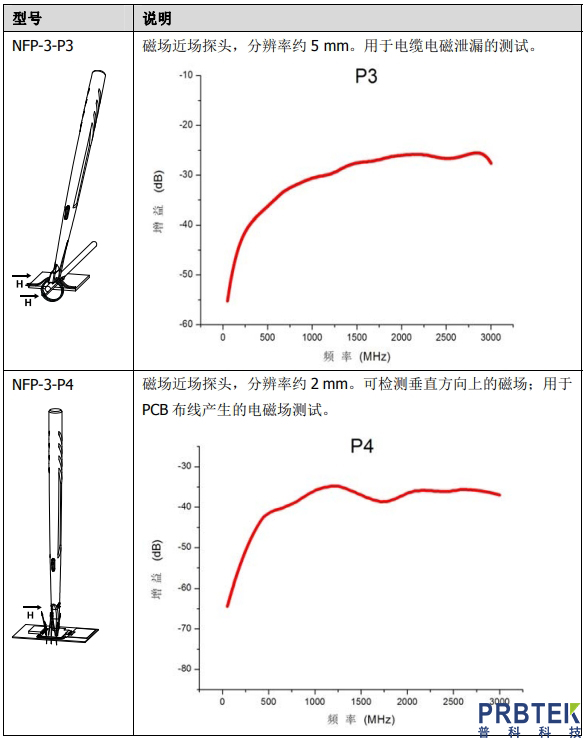

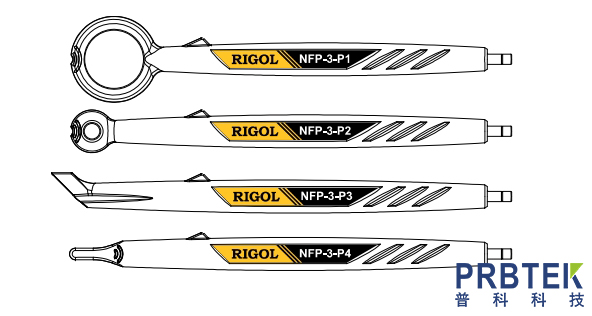

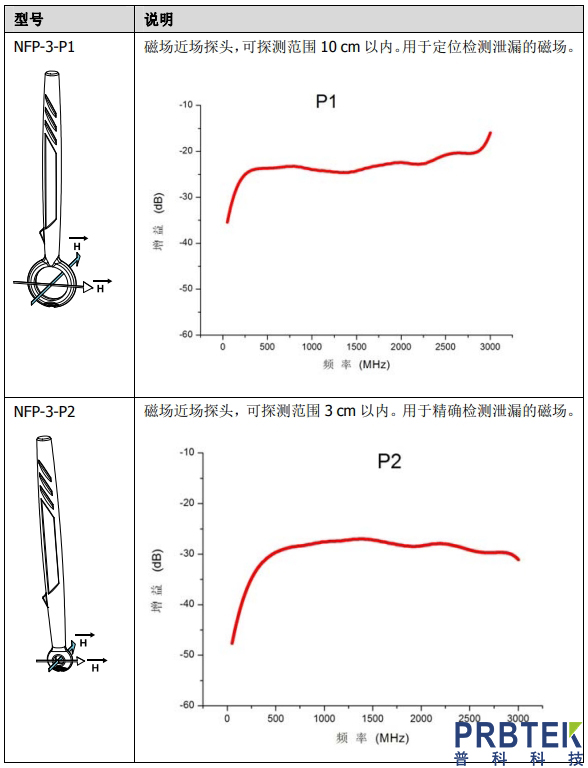

　　NFP-3 近场探头用于配合 RIGOL DSA 系列频谱分析仪进行电子产品的 EMI 测试，可用来检测元器件表面的磁场强度、磁场耦合通道以及电子模块附近的磁场环境，从而快速定位干扰源。NFP-3 包含四个型号 NFP-3-P1、NFP-3-P2、NFP-3-P3 和 NFP-3-P4。

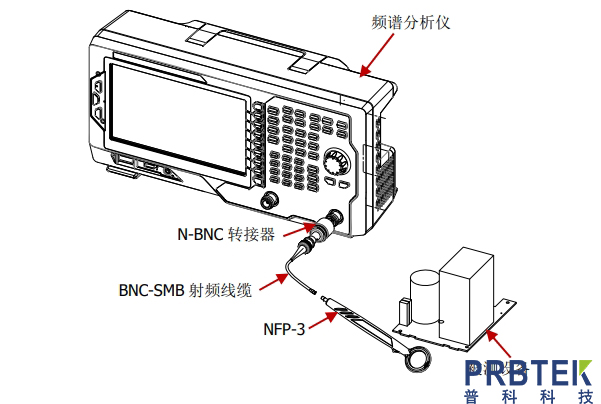

　　测量连接NFP-3 与频谱分析仪的连接方式如下图所示。

　　与频谱分析仪连接

　　使用 BNC-SMB 射频线缆分别连接 NFP-3 的 SMB(阳)头和 N-BNC 转接器的 BNC(阴)头，再将 N-BNC 转接器的 N(阳)头连接至频谱分析仪的射频输入端。

　　与被测设备连接

　　NFP-3 与被测设备近距离非接触式测量。测量时，请注意近场探头的摆放方向。

　　典型应用：

　　EMI 辐射干扰源定位。

　　确定干扰源频谱分量的频率及相对强度。
