差分探头的使用技巧

　　一，差分探头输入线双绞

　　不知你是否发现，在测量时，可以看到很多差分探头输入线是双绞起来，这是什么原因呢。大家都知道，差分输入线很长，就像两根天线一样，会吸收各种干扰，实验证明，双绞线可以提供探头的CMRR指标，提高抗干扰能力，特别是测量小信号时非常重要，当然双绞线的使用会降低探头的带宽指标，不过影响不大。以下图1将证明双绞线的作用：

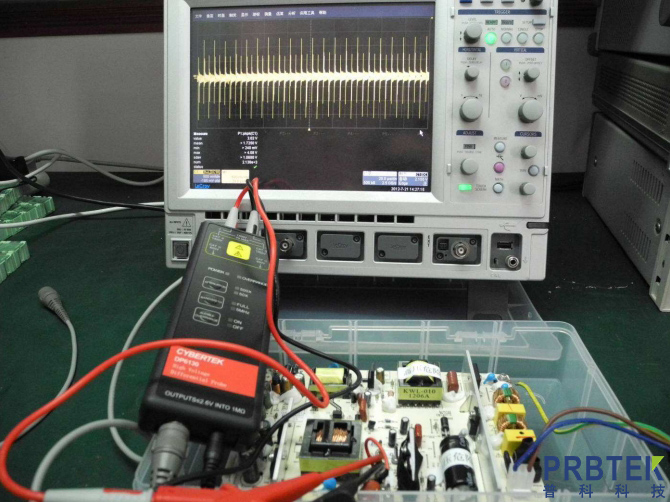

　　图1 差分输入线未双绞时，CMRR 指标下降，且容易受到干扰

　　以上图片是差分输入线未双绞时的输出，可以看到共模信号输出明显偏大，为 3.02V，比双绞时输出 2.64V 大了不小。所以建议在测量小信号时，差分输入线双绞， 差分输入线双绞，提高 CMRR 能力。

　　二，差分探头测量时避免手等接触差分输入线

　　下图2是用手接触差分输入线的影响

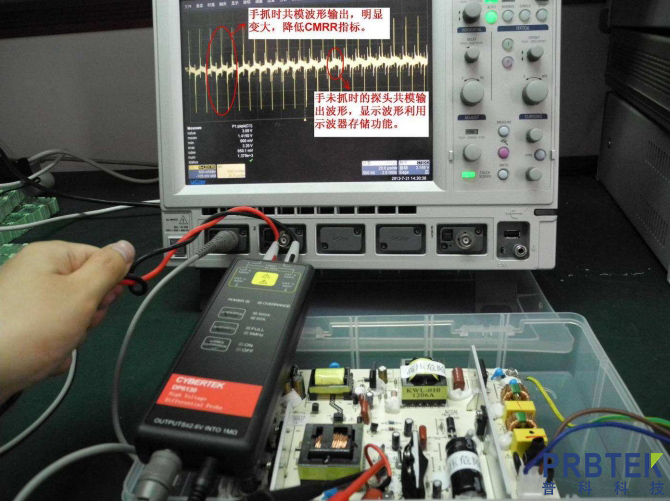

　　图2手抓差分输入线时，会影响探头的共模能力

　　由以上实验证明，在差分探头测量时，特别是在测量小信号时，尽量避免外界的干扰。

　　差分探头总结如下： 差分探头总结如下：差分探头是目前开关电源中最常用的工具之一 ，满足浮地测量要求和隔离的需要;测量大信号时，只要探头的畸变能力做的好，一般不会存在问题;测量小信号时，选用CMRR能力做得好的厂家，同时注意测量方法，比如双绞线方法，能够提供测量的准确性，CYBERTEK 生产的DP6000系列探头基本满足各种场合下的测量需求。

　　示波器浮地测量总结如下： 示波器浮地测量的优越性在于测量小信号，当然测量方法也非常重要，特别是对地线的长度要求，地线越短越好，否则测量的结果失真也很严重;浮地测量的最大缺点是示波器带电，存在严重的安全隐患 存在严重的安全隐患，而且无法满足双通道同时测量的实际需求。
