差分探头畸变指标（过冲）对实测开关电源MOS管DS极电压的影响

　　上面我们讲解过畸变这个指标，差分探头的输入线很长，容易产生振荡，产生过冲，所以这个指标在设计时也非常关键，不同厂家这个指标可能相差很远，造成测量时误差很大!测量MOS管的DS极间电压可能相差几十V以上，下面我们将实例分析，我们以CYBERTEK公司的DP6130A和P5200做实例对比!先测标准的1MHz方波信号，看输出波形：

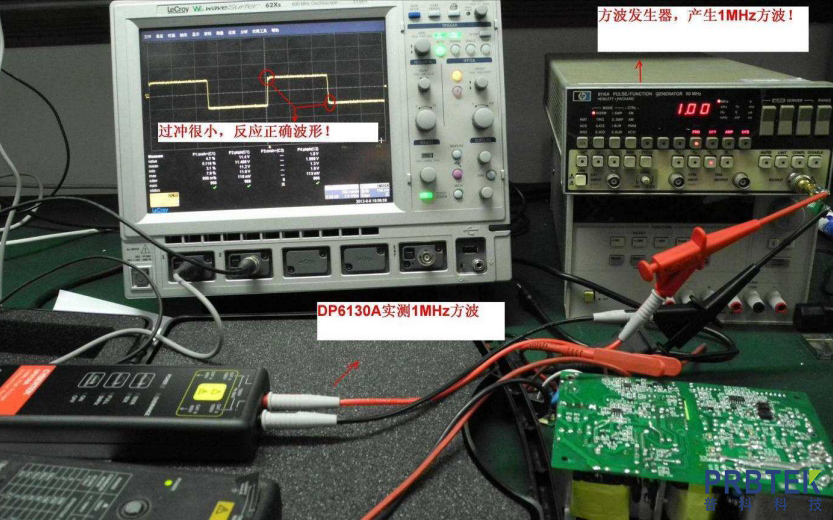

　　图1 DP6130A实测1MHz方波波形系统

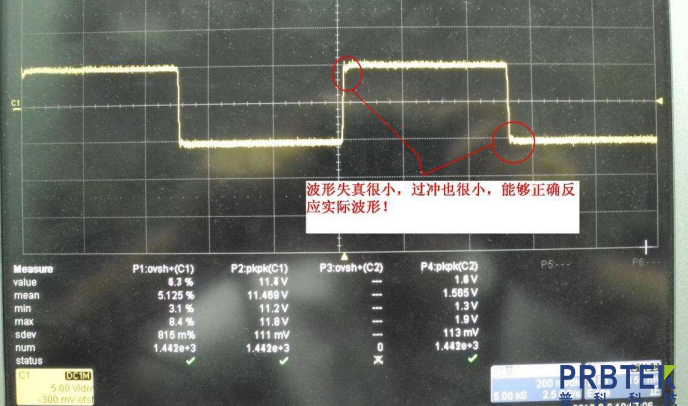

　　图2 1MHz方波波形 过冲很小

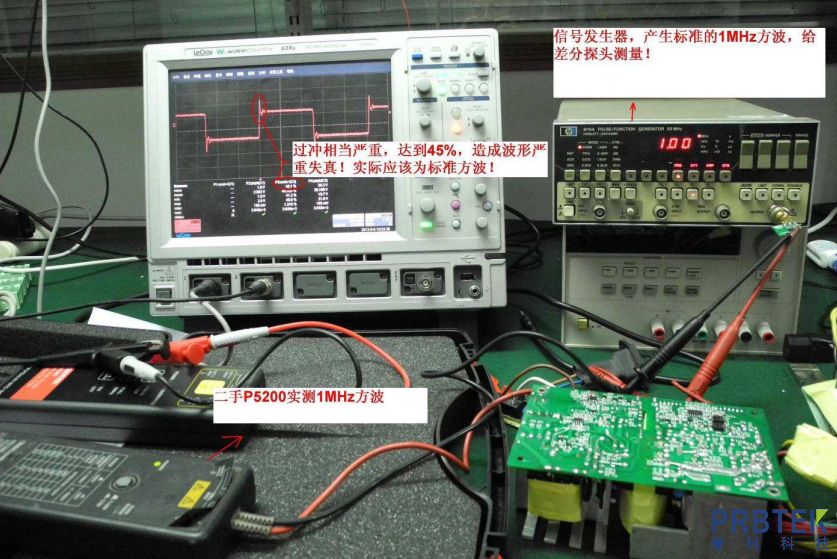

　　图3 P5200实测1MHz方波波形系统，过冲相当严重!

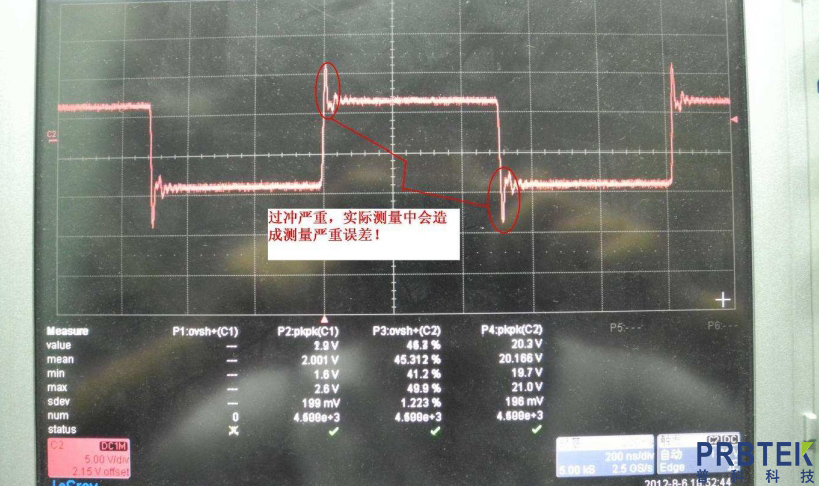

　　图4 P5200实测1MHz方波 看到过冲达到45%左右

　　现在我们来看实际测量开关电源MOS管DS极间波形：

　　图5 差分探头实测波形对比系统

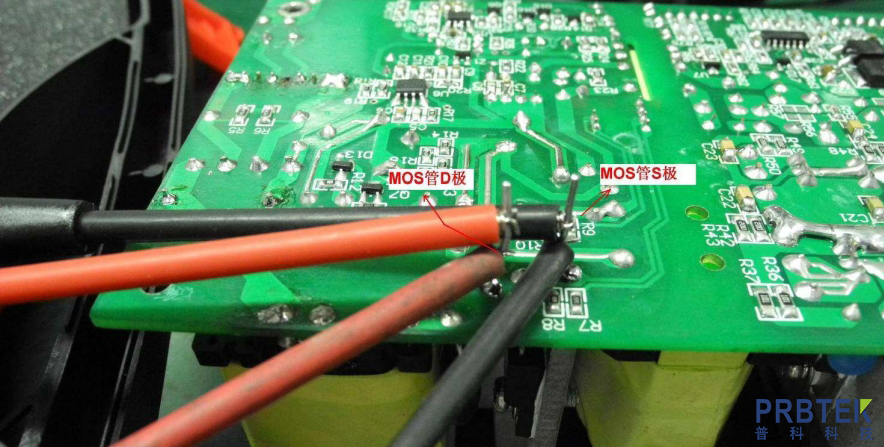

　　图6 测试点特写

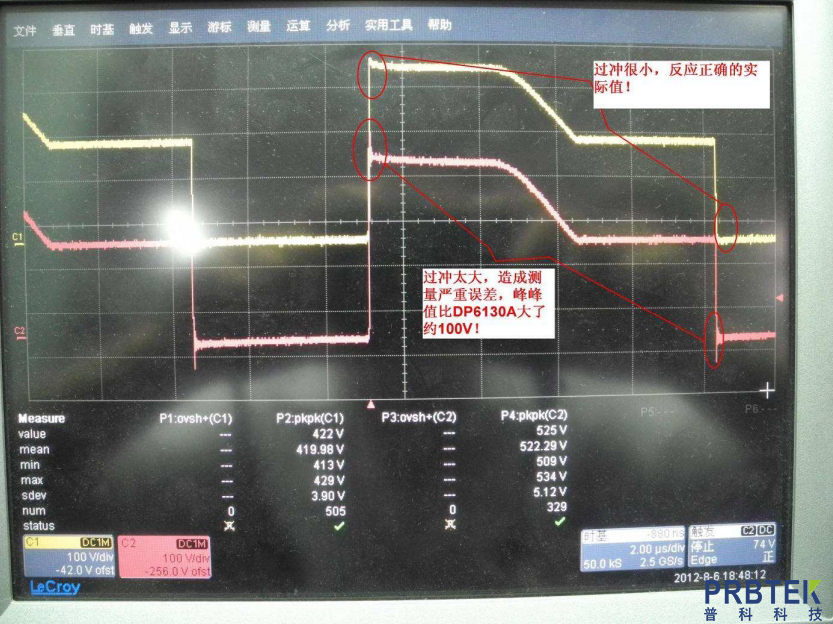

　　图7 实测波形，黄线为DP6130A，红线为P5200

　　从上面波形可以看到，实测值相差103V，P5200过冲相当严重，这在测试1MHz方波时得到了验证，说明了畸变(过冲)指标对测量的重要性!当然并不是说测到的值越小越好，如果探头的带宽不满足要求，测量值自然偏小，有些尖峰捕捉不大，DP6130A带宽高达100MHz，在开关电源领域里基本满足要求。
