如何简单测量差分探头的CMRR指标

　　差分探头CMRR的实例分析

　　如何简单测量差分探头的CMRR指标，通过下面的实例分析将使用户有个基本了解。

　　我们以下面的测试平台为例，将差分探头的红黑夹子短接，同时勾住上管的G极，理论上差分探头的输出应该为零，而实际上不可能，原因就在于，被测点对地有很高的共模电压，接近480V，而差分探头的共模抑制能力有限，那么就会有输出，输出越大，证明差分探头的CMRR能力越差。

　　图1.测试共模能力的演示系统(红黑探夹同时勾住上管 G 或者 S 极)

　　图2.共模能力测试点特写

　　图3.上管共模输出波形

　　通过以上图片可以看出，由于差分探头的共模能力有限，共模信号的输出峰峰值有 2.64V，会影响实际的驱动波形测量，图上的尖峰影响高频部分，其它部分影响低频部分。现在我们来仔细分析驱动波形，请看下图上管驱动波形图片分析：

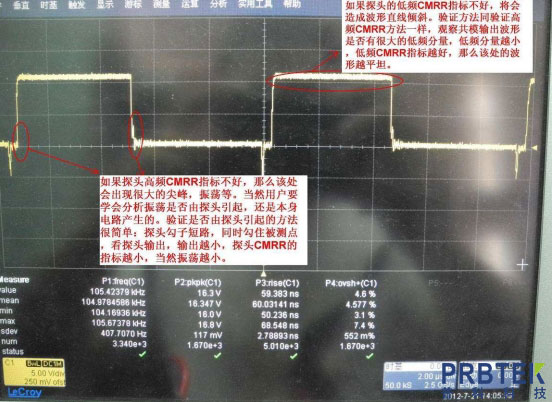

　　图4.上管驱动波形分析(在共模电压情况下)

　　以上图片可以看出，DP6130 测量驱动波形，波形失真还是比较小的，原因在于 CMRR 指标是比较高。CYBERTEK DP6130 差分探头驱动波形时，示波器是每格 5V，而根据共模信号波形可知，共模信号输出的峰峰值只有 2.64V，所以实测到的驱动波形几乎看不到波形的失真，基本达到应用要求。市场上各个厂家的 CMRR 能力不尽相同，大家可以用该种方法判断你探头的共模抑制比能力，同时让你能够准确判断你测试出的驱动波形是否接近实际值。
