使用知用电流探头时示波器如何设置

　　知用电流探头能与市面上大多数的示波器兼容使用。

　　为了准确方便地对电流进行测量，需要对示波器的参数进行设置。本文以市面上为常见的三大示波器品牌：Tektronix ，KEYSIGHT ，LeCroy 为例，讲解搭配知用的高频电流探头 CP8030B/H，CP8150A 使用时参数的设置。

　　示波器耦合方式和阻抗设置为：DC 1MΩ; 电流探头已经把所测得的电流转化为电压形式输出，默认的示波器阻抗是1MΩ。如果阻抗误设为 50Ω，信号会小一半。

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

　　(注：KEYSIGHT 该型号示波器无 50Ω 可选，所以默认为 1MΩ )

　　LeCroy 62Xs

　　示波器的衰减比的设置

　　根据所用的探头及其传输比，正确地设置示波器的衰减比，用户就可以在示波器上直接读出电流的数值而不需要进行手工换算(显示的单位仍然是 V)。

　　下面以 CP8030B/H、CP8150A 探头为例：

　　CP8030B/H 分为 30A 和 5A 两个量程：

　　30A 量程，探头电流传输比为：0.1V/A;使用该档位测量时，示波器衰减比应设置为“÷10”，“10X”或“10：1”如下图：

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

　　LeCroy 62Xs

　　5A 量程，探头电流传输比为：1V/A，示波器衰减比应设置为“÷1”“1：1”或“1X”如下图：

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

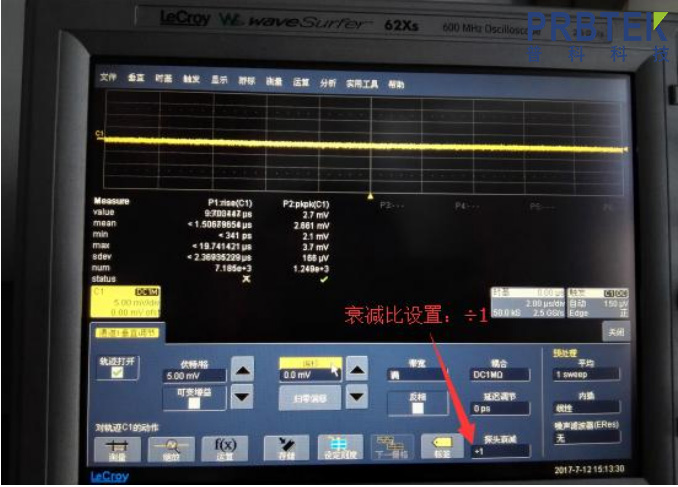

　　LeCroy 62Xs

　　CP8150A 分为 150A 和 30A 两个量程：

　　150A 量程，传输比为：0.01V/A;测量时，示波器衰减设置为“÷100”，“100： 1”或“100X”如下图：

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

　　LeCroy 62Xs

　　30A 量程，探头电流传输比为：0.1V/A;使用该档位测量时，示波器衰减比应设置为“÷10”，“10X”或“10：1”，设置方法与 CP8030B/H 30A 量程的档位一样。
