知用CYBERTEK低频交直流电流探头CPL2000A的使用说明

　　知用CPL2000A是一款能够同时测量直流和交流的电流探头，是业界独创的示波器探头+钳形电流表合二为一的仪器。无需连接任何设备直接显示电流有效值，同时也可以连接示波器测量波形。业界独创的传感器设计，在业界同类产品的体积下达到两倍的电流测量能力(4000ARMS)，同时确保优秀的环内精度。钳形电流表功能的显示精度高达4位半。业界独创的电池和USB 双供电。

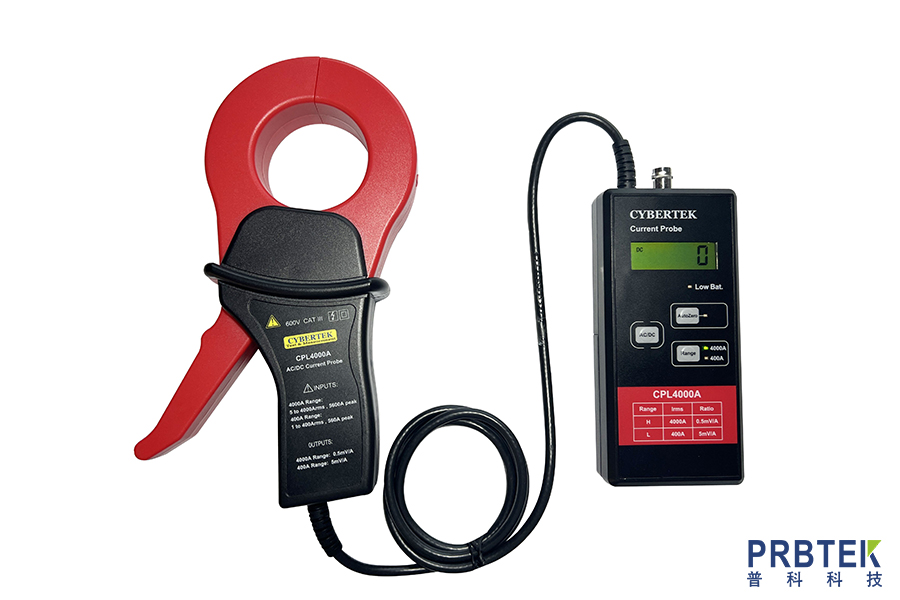

　　CPL2000A 测量电流最大 2000Arms,峰值电流 3000Apk，带宽为 10kHz(-3dB);CPL4000A测量电流最大 4000Arms,峰值电流 5600Apk，带宽为 5kHz(-3dB)。提供两个量程切换，根据电流大小选择合适量程;具有自动调零功能，使用方便;带有电源和电池低电压报警指示灯，过载报警声;可使用电池供电或者外部电源供电，使得测量更加方便;标准的 BNC 输出接口,方便和示波器等其它设备的连接，可使用 BNC 转双香蕉插头连接万用表测量 AC 和 DC 电流;带有LCD 显示屏，可显示 DC～400Hz 有效值。通常用于工频测量﹑电机驱动﹑电源等场合。

　　使用方法

　　将示波器的耦合方式设置为 DC;示波器输入阻抗设置为 1MΩ;为方便读数，可以把示波器的显示单位由电压改为电流显示。如果示波器没有此功能，只能手工换算。设置相应的衰减倍数，比如探头选择 2000A 档位(1mV/A)，示波器设置 1000X，选择200A 档位(10mV/A)，示波器设置 100X;通过标配的双端 BNC 同轴线缆将探头 BNC 输出接口与示波器的输入端连接。

　　电压开关打到 ON 位置，电源指示灯点亮为绿色。

　　根据测试电流大小，通过按键选择合适的量程。

　　注意：不同的量程对应示波器不同衰减倍数。

　　按下自动调零按键，实现探头自动调零。调零成功后，蜂鸣器会发出“滴滴”两声;否则发出“滴”一声长响，表示调零失败。注意外界的磁场可能对本探头的直流零位有轻微的影响，调零完成后请不要再挪动。

　　打开电流探头的钳口并夹住被测导体。

　　注意：电流探头钳口有方向指示，被测电流流向和方向指示相同时输出正，被测电流流向和方向指示相反时输出负。

　　适当的调节示波器垂直灵敏度以获得稳定的波形。示波器设置 DC 耦合时，将同时看到电流的DC 和 AC 分量;设置 AC 耦合时，只能看到 AC 分量。

　　LCD 显示的是 DC~400Hz 测量电流的有效值，如 LCD 显示“40.5”，代表被测电流有效值是40.5A;测量 AC/DC 电流，需按“AC/DC 按键”选择相应的档位，否则LCD显示数值不准确(BNC 输出则不分交直流);显示“-OL.-”代表超量程上限，显示“-UL.-”代表超量程下限。
