PRBTEK为您分享TCPA300电流探头使用设置问题

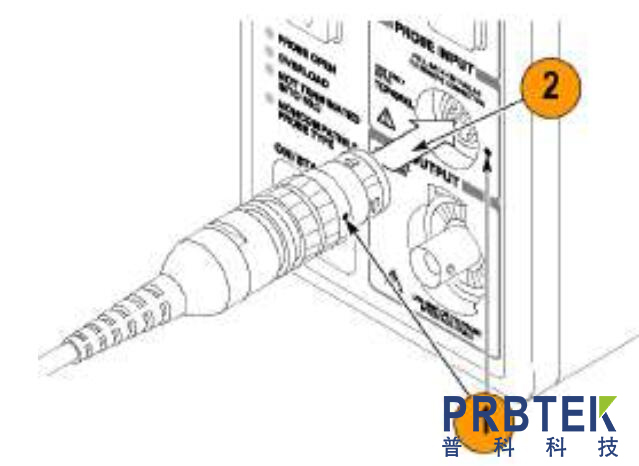

　　1.将探头连接到放大器并锁定。

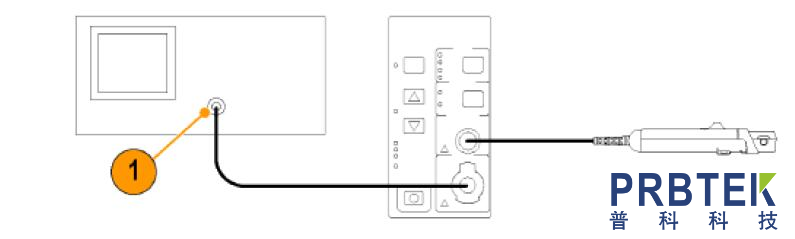

　　2.放大器与示波器连接：

　　TDS3000 系列可以使用TEKPROBE 接口的线缆直连(自动识别探头)

　　使用BNC 电缆连接通用型号的示波器，示波器可以设置50Ω输入阻抗的选择直连;无法设置50Ω阻 抗的，在1 号位置接入50Ω通过式终端(011-0049-02)

　　TDS3000 使用TEKPROBE 线缆，示波器可以自动识别探头信息;使用BNC 电缆的，根据探头当前设置 的档位在示波器设置探头，例如：选择电流，对应衰减比——5A/V 设置为5X 衰减。

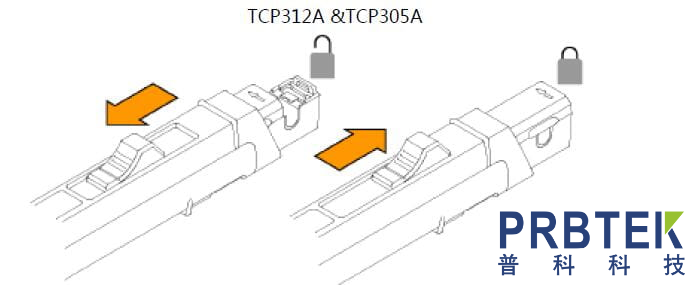

　　3.将探头的钳口闭锁，不接入任何被测线缆，如图所示：

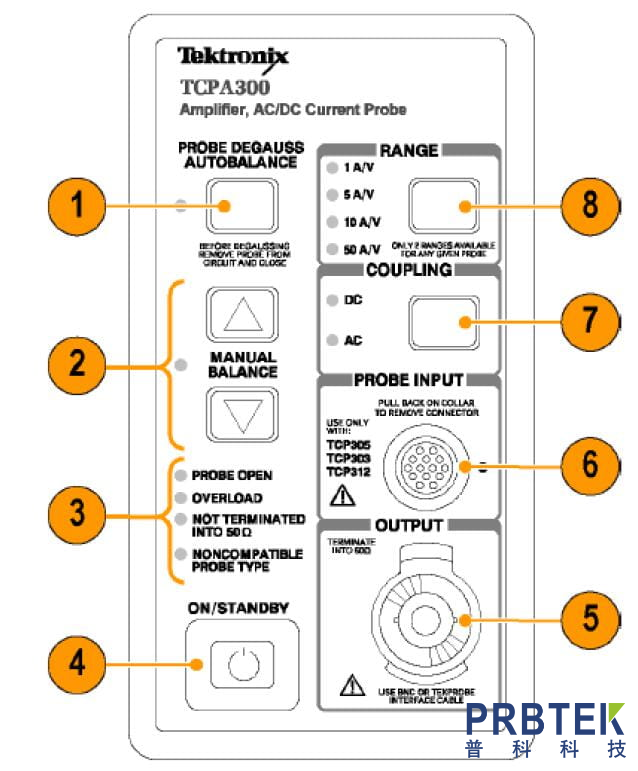

　　4.完成上述设置后，点击按钮1，进行自平衡(消磁)

　　5.消磁完成后，autobalance 的指示灯为绿色，标记3 位置的灯应为长暗。

　　如此时示波器上看到的电流极限有所偏差，可以使用标记2 的上下按钮对探头进行手动微调。

　　如标记3 的指示灯有亮起的情况，请根据下表进行纠错：

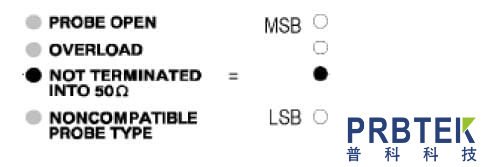

　　二进制错误代码，从上往下解读，下图显示的错误代码为0010，error code 为2

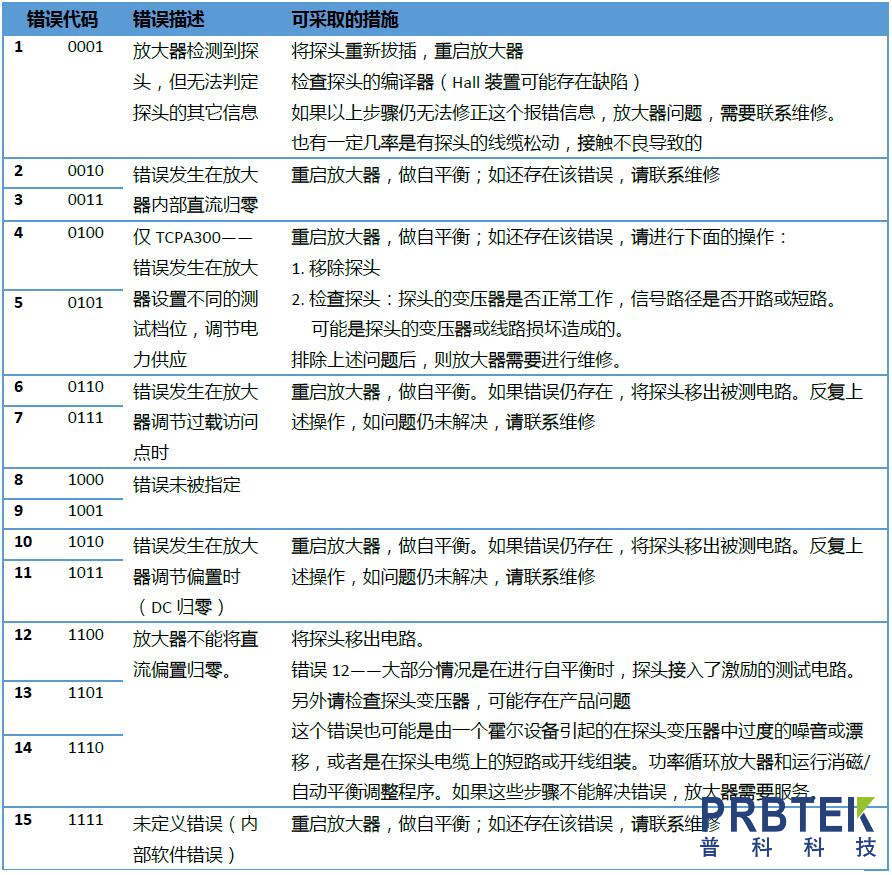

　　6.具体报错请参考下面的列表：

　　以上就是关于TCPA300电流探头的使用设置问题，如您使用中还有其他问题，欢迎登陆西安普科电子科技www.prbtek.cn
