使用低噪声电源纹波探头的优势

　　与传统的无源探头相比，功率纹波探头为配电网提供了非常高的分辨率。

　　传统的电源完整性应用通常使用无源或差分探头来测量供电轨。随着技术领域的不断变化，设计人员需要更精确的纹波测量，并实现快速转换以扩展到多个频率范围。新的设计挑战要求使用新的测量设备，这可以最大限度地降低测量工具的噪声，并为查看更多信号内容提供更多带宽。超低噪声TPR1000/4000电源轨探头具有低精度负载(尤其是在最敏感的测量中)，并提供低噪声含量和高带宽选项。

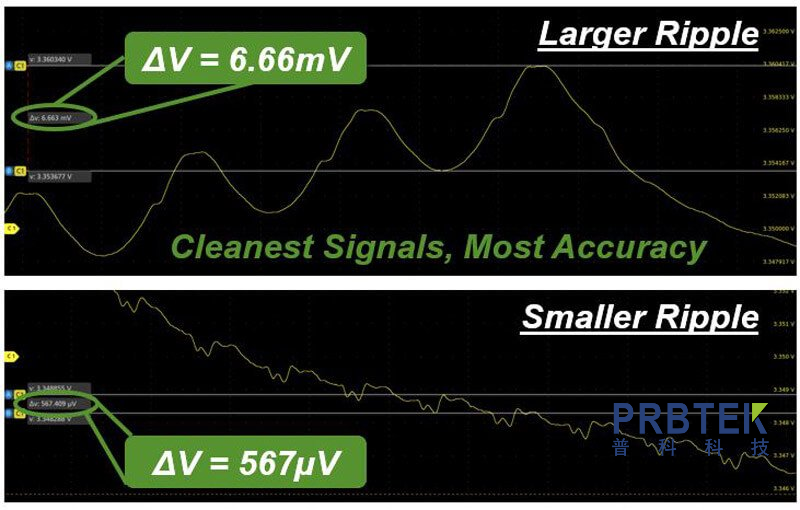

　　与传统的被动探头相比，它有更多的数据和更快的信号。以上是使用电源滑轨探针对3.3V滑轨进行的纹波测量。使用20MHz带宽限制和6系列示波器，您可以看到来自电源纹波探针的干净和最准确的信号。

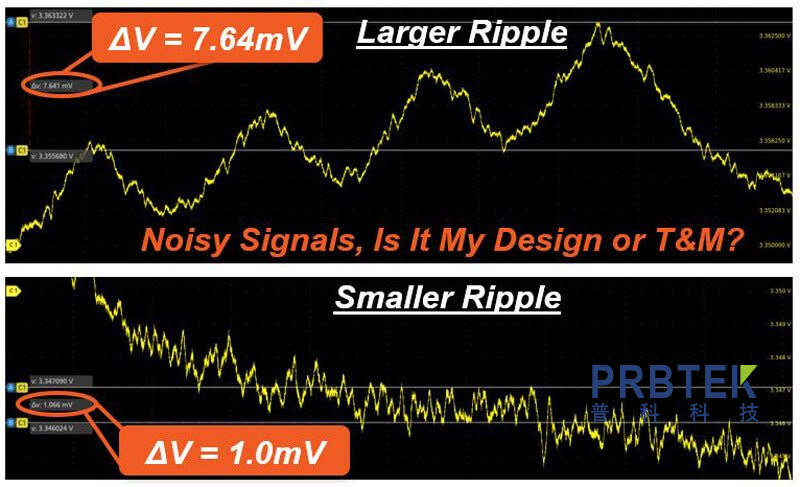

　　以上是使用无源探针对3.3V电源轨进行的纹波测量。所示信号是使用无源探头时的典型测量值。

　　新的电源纹波探针可以覆盖高达4 GHz的电源轨瞬态事件，并提供60 V的偏置电压范围，以测量从插头到IC引脚的电源。它还提供1V的宽动态范围，允许您检查较高电压轨上线路的最大压降，或者检查负载或瞬态事件消耗大量电流的时间。有了这种强大的组合和正确的示波器，你就不必担心你看到的噪声是来自测试设备，还是你会在系统中看到一个你从未见过的干扰源。

　　此外，对于电力工程师来说，挑战在于如何通过更小、更紧凑的设计实现更高的能效。对于汽车、工业和消费市场的工程师来说尤其如此，在这些市场中，典型的验证需要检测至少一个或多个电源轨和其它信号。由于紧密的间隔、信号干扰和几何部件的小尺寸，这就对连接产生了新的限制。

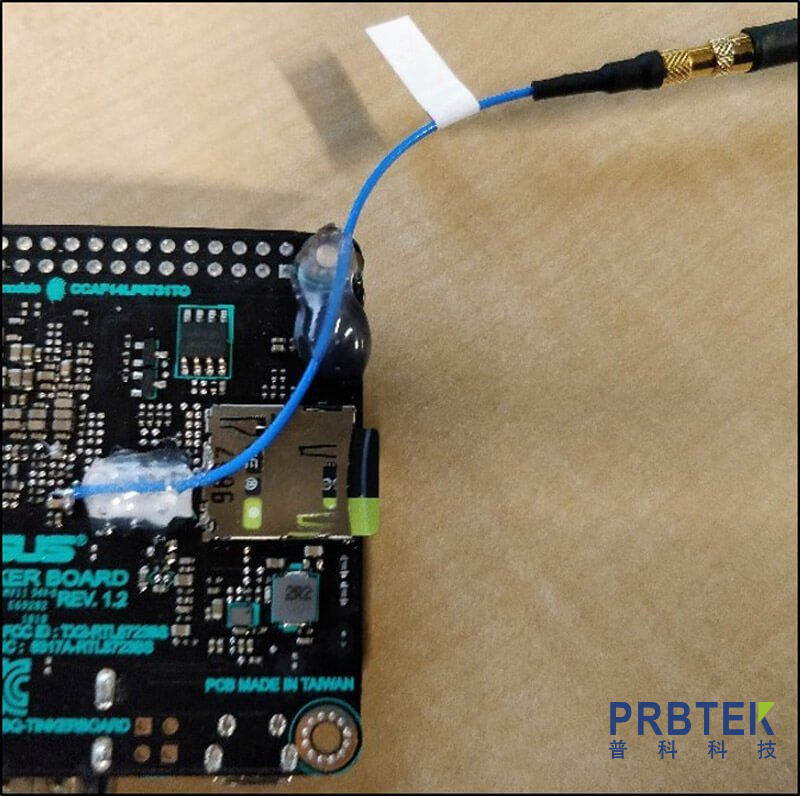

　　波纹探头配有模块化灵活连接选项，可满足大多数要求。现在，当焊接与电源轨相连的表面贴装元件时，可以使用MMCX snap连接，从而简化测试设置。
