示波器探头的具体操作与校准方法

　　示波器是一种用处十分普遍的电子测量仪器，它可以把眼睛看不清的电子信号转换成可以看到的图象。示波器探头对测定效果的准确度及其准确性尤为重要，它是联接被测电源电路与示波器键入的电子器件构件。下面，为大家具体讲解下示波器探头操作方法和示波器探头校准。

　　一、示波器探头使用方法

　　探头在应用前应当先对其阻抗匹配一部分开展调节。通常在探头的挨近示波器一端有一个可调式电容器，有一些探头在挨近探头一端也具备可调式电容器。他们是用于调节示波器探头的阻抗匹配的。假如特性阻抗不搭配得话，精确测量到的波型可能形变。调节示波器探头操作方法如下所示：

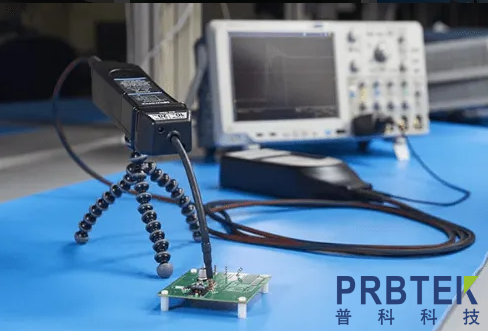

　　示波器探头怎么用

　　1、将示波器的键入挑选打在GND上，随后调节Y轴偏移旋纽使扫描线发生在示波器的正中间。查验这时的扫描线是不是水准(即是不是跟示波器的水准中心线重叠)，要不是，则必须调节水准均衡旋纽(通常仿真模拟示波器有这一调节接线端子，在小洞中，必须用螺丝起子塞进去调节。数据示波器不用调节)。

　　2、再将示波器的键入挑选打进直流电藕合上，并将示波器探头接在示波器的测试数据信号输入输出端上(一般示波器都含有这导出接线端子，通常是1KHz的正弦波数据信号)，随后调节扫描时间旋纽，使波型可以表明2个周期时间上下。调节Y轴增益值旋纽，使波型的峰-最高值在1/2显示屏总宽上下。随后观查波形的上、下两侧，看是不是水准。假如发生过冲、歪斜等状况，则表明必须调节探头上的配对电容器。用小螺丝起子调节之，直到左右两侧的波型都水准，并没有过冲才行。自然，很有可能因为示波器探头品质的问题，很有可能调不上彻底无失确实实际效果，这时只有调到最好实际效果了。

　　二、示波器探头校准

　　示波器探头的校准方式通常有三种：

　　1、DC增益值与偏置校准

　　DC校准是示波器最经常使用的校准方法，较为校准数据信号导出(规范的直流电压)与示波器具体测试到的校准数据信号工作电压，用以调整探头测试直流电压的增益值及其偏置的误差。DC校准全过程是明确线性方程y=mxb指数m，b的值。探头的DC校准最少需用1年开展1次，更经常的时候会好多个月乃至每日开展一次。

　　2、AC校准

　　测试快速数据信号的性能卓越示波器，因为网络带宽十分宽，难以确保带内幅频和相频回应肯定平整。为了更好地提升测量精度，就必须校准带内的相频特性，使示波器和探头测试系统软件在所有网络带宽内，不一样频段具备一致的频率和相频特性。DC校准不可以调整相频特性。探头AC校准方式，是应用网络分析仪测试数字功放探头放大仪的S参数，根据测试每一个频段的耗损，调整探头相频特性。示波器生产商在出货的时候会测试每只探头放大仪的S参数并存放在探头内部结构的存储芯片中，客户应用探头时，示波器载入探头S参数做AC校准。

　　3、客户当场AC校准

　　以上探头AC校准全过程，应用生产商在出厂给予的固定不动S参数做校准，没法考虑到到探头联接配件在不一样实际情况下的耗损。事实上，客户的应用条件差别非常大，如不一样的探头联接前面长短。针对几十GHz网络带宽示波器与探头，依据客户应用条件和测试配件开展AC校准十分必需。

　　应用网络分析仪测试S参数的全过程比较复杂，不适感用以当场自然环境应用。现阶段示波器本身可以给予低于15ps上升沿的数据信号作为校准源，因为迅速的上升沿包括了充足的高频成分，因此以快沿数据信号做校准源是有效和可行性的。

　　以上就是关于示波器探头的具体操作与校准方法，如您使用中还有其他问题，欢迎登陆西安普科电子科技www.prbtek.cn
