什么是差分探头？差分信号有什么好处呢？

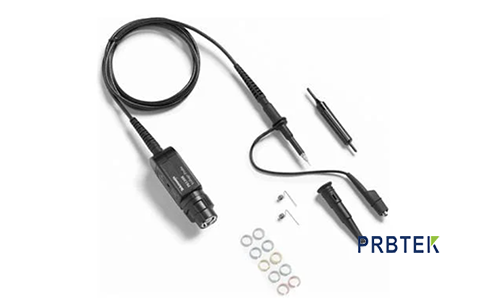

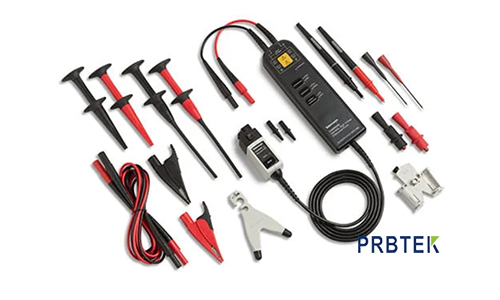

　　这个是常见的示波器探头，这个叫做单端探头，这个探头有两根接线，一个正一个地,那这个是差分探头，也有两根线，只不过一正一负。

　　单端信号就是只用一根线传输信号，外加一根参考线，也就是地线，单端信号的优点就是成本低，可以说单端信号线上传输的信号就是信号线和地线之间电位差，这样的话其缺点就是优点造成的，即抗干扰能力比较差。在测试的时候默认这条地线的电压是0，所有测得的电压都是对地电压。

　　那什么是差分信号呢?区别于传统的一根信号线一根地线的做法，差分传输在这两根线上都传输信号，这两个信号的振幅相同，相位相反，这样的传输信号就是差分信号。

　　简单来说，差分信号就是两根线上边都有电，这个时候你用单端探头去测试的话，就会造成示波器的短路，严重的会烧坏示波器，就像我们之前在之前的视频中所提到测市电一样，市电有零线和火线，在测试的时候使用的就是差分探头测量，差分探头在测量的时候相当于两根线上边都可以测出来电压，然后再做一个减法就可以得出电压，那如果你现在需要测一个差分信号，但是又没有差分探头怎么办呢?

　　你只需要找两个单端探头，两个探头分别测量两个两个信号，最后用示波器做一个减法就可以啦。

　　差分信号有什么好处呢?

　　差分信号的第一个好处是，因为你在控制'基准'电压，所以能够很容易地识别小信号。在一个地做基准，单端信号方案的系统里，测量信号的精确值依赖系统内'地'的一致性。信号源和信号接收器距离越远，他们局部地的电压值之间有差异的可能性就越大。

　　差分信号的第二个主要好处是，它对外部电磁干扰(EMI Electromagnetic Interference)是高度免疫的。一个干扰源几乎相同程度地影响差分信号对的每一端。既然电压差异决定信号值，这样将忽视在两个导体上出现的任何同样干扰。

　　差分信号提供的第三个好处是，在一个单电源系统，能够从容精确地处理'双极'信号。为了处理单端，单电源系统的双极信号，我们必须在地和电源干线之间某任意电压处(通常是中点)建立一个虚地。用高于虚地的电压来表示正极信号，低于虚地的电压来表示负极信号。接下来，必须把虚地正确地分布到整个系统里。而对于差分信号，不需要这样一个虚地，这就使我们处理和传播双极信号有一个高真度，而无须依赖虚地的稳定性。
