多款无源探头1:1衰减比有什么区别

　　在无源探头中，是德科技有5款1:1无源探头，除了N2870A无源探头10070D只支持1：1的衰减比外，其他的三款N2889A,N2140A,N2142A探头还支持10：1的衰减比。

　　值得注意的是这四款1:1衰减比的探头，在1:1衰减比的带宽分别是N2870A 35 MHz,10070D 20 MHz,N2889A 10 MHz,N2140A/N2142A 6 MHz。探头带宽，也会影响整个示波器测试系统带宽，在一些特殊情况下会引起差异。

　　例如在使用这些1：1探头测试9 MHz 1V的正弦波,测试最准确的是N2870A和10070D，N2889A相比10070D结果也会偏低，因为在9 MHz带宽时，N2889A在带宽内已经开始衰减。N2140A/N2142A测试到的信号衰减厉害。因此在对比不同1:1无源探头测试同一信号有差异时，首先要考虑探头的带宽问题。

　　如果测试9 MHz 1V的方波，由于N2870A的输入电容(39pf)相比10070D(70pf)要小,所测试到的N2870A所测试到的上升沿时间也会比10070D更小。

　　1:1的无源探头相比10:1的无源探头，会给整个示波器测试提供带来更好的信噪比(使用1:1无源探头时不会对示波器自身底噪进行数学放大)，因此1:1无源探头对于较小纹波信号的测试更据有优势。

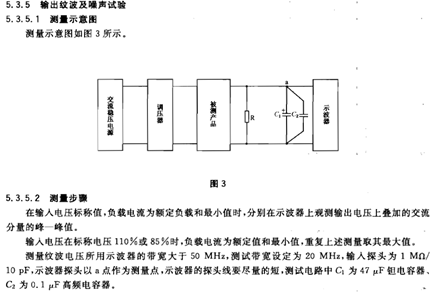

　　根据国标GB/T 14714-2008《微小型计算机系统设备用开关电源通用规范》里对于纹波的测试要求

　　要求示波器测试系统带宽20 MHz,针对于电压分类1.5V/5V/12V纹波和噪声测试规格的最高要求是小于50mv Vpp，这个量级的峰峰值，可以采用10:1的无源探头进行测试。

　　需去除示波器探头上的夹子与地线(因为这个本身的夹子与地线会形成环路，像一个天线接收杂讯，引入一些不必要的杂讯)

　　但针对于产品自身会有更高要求(更小的峰峰值，小于20 mV)的纹波测试需求时，推荐使用N2870A来测试。需要分析更高带宽的纹波时(2 GHz以内)，可以使用是德科技N7020A有源探头测试。
