不同电压探头的测量上有什么区别

发布：西安普科科技

浏览次数：

　　建立的探头模型和对暂态电压精确测量实验分析

　　1、实验平台

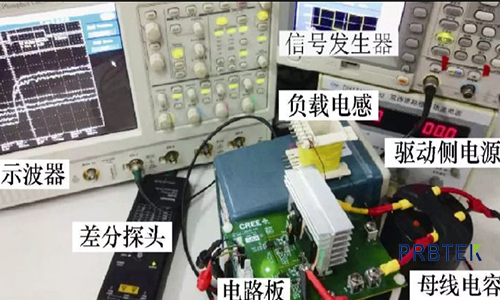

　　本文搭建了基于SiC MOSFET C3MO075120K的双脉冲测试平台，以验证所建立的探头模型和对暂态电压精确测量所做的分析，实验平台如图11所示。表2列出实验平台的主要设备及其规格，表3列出用于测试的典型示波器电压探头参数，其中光隔离探头TIVH08由于接口兼容问题只能接入到现有低带宽示波器MDO3014。图12～图15为实验结果。

　　2、实验结果

　　图12比较了有源差分探头DP6150B和P5200A

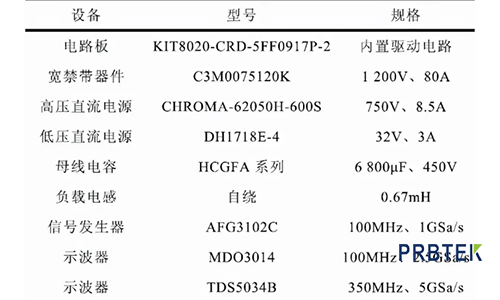

　　表2.双脉冲测试平台的主要设备及其规格

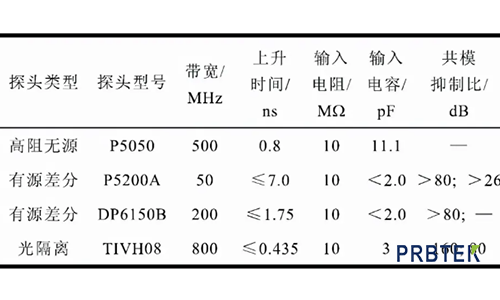

　　表3.测试用示波器电压探头参数

　　注：“;”前后两值分别表示共模抑制比在直流和探头额定带宽时的值;斜杠“/”表示对应参数不存在或未在数据表中说明。

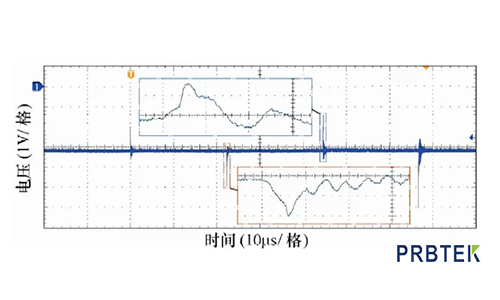

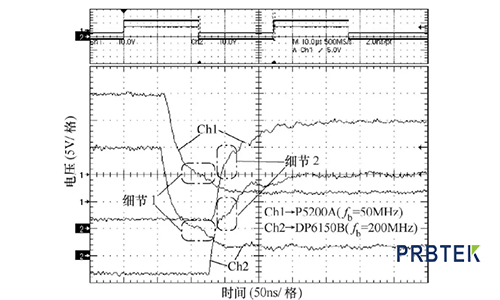

　　图12.有源差分探头DP6150B和P5200A测量VGS2所得波形比较

　　测量VGS2得到的暂态波形,此时的母线电压为50V。可见高带宽探头DP6150B的实测波形较好地保留了vcs2上升或下降过程中的短暂停滞现象，而该现象在低带宽探头P5200A的实测波形中并不明显，这说明高带宽使探头实测波形在较大程度上保留了原始信号的高频细节。因此，选择低带宽探头测量开关器件的驱动波形时，可能无法得到该器件准确的驱动特性，特别是当低带宽探头用在比较不同驱动器的驱动能力或比较不同开关器件的驱动特性的研究中时，可能无法得到准确的结论。

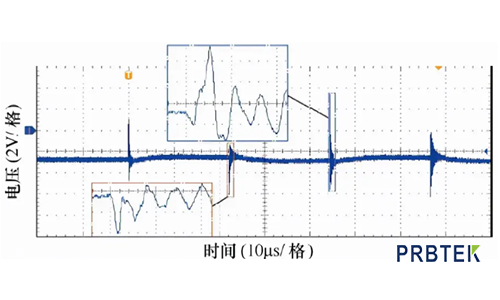

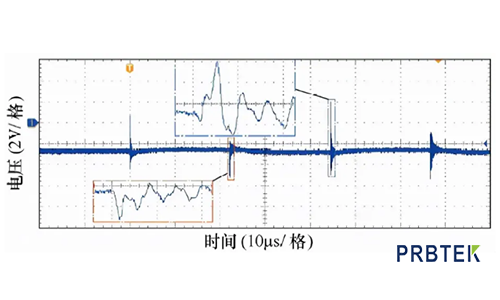

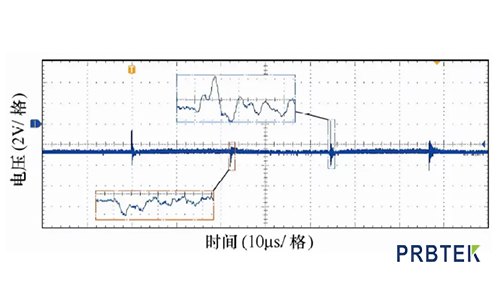

　　图13为用高阻无源探头P5050测量VDS2上升暂态波形在带有鳄鱼夹和外接引线、仅带有鳄鱼夹及仅带有接地弹簧的三组结果，可知三组暂态波形对应探头的地线电感依次减小，而其振荡程度也依次减弱，这说明探头前端寄生电感越小，其测量振荡情况的保真度越好。

　　图13.高阻无源探头P5050在不同的探头地线电感下测量VDS2所得的波形比较

　　VDS2的过冲幅度可用以估算功率回路的寄生电感，但当探头前端寄生电感增大时，测得的VDS2过冲幅度与真实值的偏差也将增大，这导致测得的VDS2过冲幅度不能正确反映电路实际寄生电感的大小。VDS2的极大值可用来确定开关器件安全工作的母线电压范围，探头前端寄生电感较大时，测得的VDS2极大值偏大，这将导致由此确定的工作电压范围较小，不能充分利用开关器件的性能。

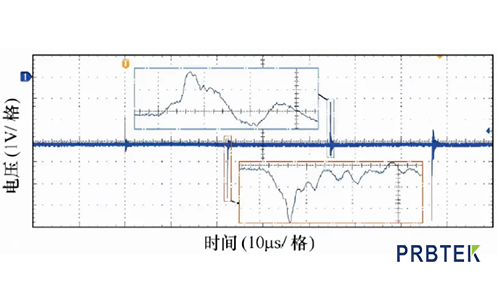

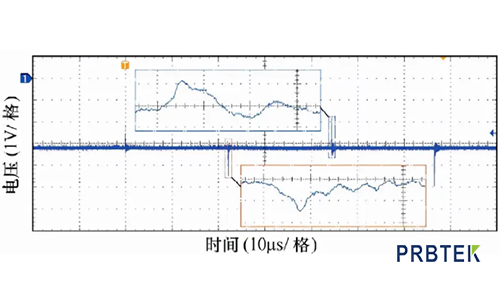

　　图14与图15分别为光隔离探头TIVHO8和有源差分探头DP6150B在不同的母线电压下测量VGS1得到的波形。VGS1在图14与图15中的实测暂态波形与其在图6b中的仿真暂态波形具有一致的变化趋势，但实测暂态波形出现较为明显的振荡现象，一方面是因为实验电路的寄生电感较大;另一方面是因为探头本身具有一定的寄生电感，尤其是DP6150B。
