高频电流探头和低频电流探头有什么区别

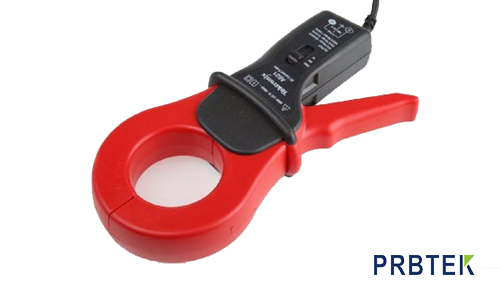

　　电流探头也可以叫电流钳，是根据法拉第原理设计的用来测量导线中干扰电流信号的磁环，本质上是一个匝数为1的变压器。使用电流探头能够测量流经导线的电流大小。电流探头分为AC/DC电流探头以及AC电流探头。

　　前者可以测量直流以及交流电流的大小，后者只可以测量交流电流的大小。电流探头虽然没有示波器的电压探头那么常见，但是它的作用是其他探头无法代替的。它能够在不破坏导线的情况下测量流经导线的电流。当与电压探头配合使用时能够测试功率、相位等数据。这对于测试测量系统来说非常的有用。

　　电流探头主要分高频和低频两种，区别主要有以下这些：高频电流探头采用SMT大规模集成电路，结构坚固可靠，不易损坏，主要用于测量频率在20K以上的信号，具有高带宽、低电流的特点。利用电磁感应原理，采用磁电传感器进行检测，但是相对成本高，工艺复杂。

　　特点包括：高带宽，能准确、快速地捕获电流波形;高精度，在电流测量范围内，精度可达1%以上，可满足大多数测试领域的需要;

　　可选择两个测量范围，便于小电流测量;

　　自动消磁调零功能，使用方便;声光过流报警功能，提醒范围切换;

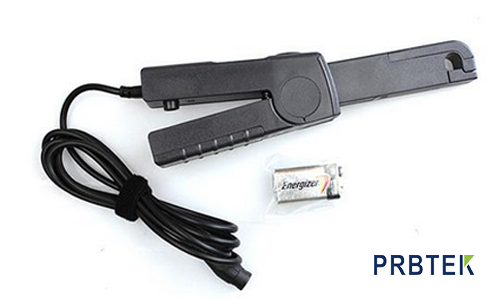

　　电子按键设计，寿命更长的标准BNC输出接口，可与任何厂家示波器相匹配。低频电流探头采用霍尔传感器，具有自动调零功能，使用方便;

　　配有电源和电池低压报警指示器，过载报警声音;

　　可使用电池电源或外部电源使测量更加方便;

　　BNC输出接口准确，与示波器等设备连接方便，可利用BNC双香蕉插头连接万用表测量交直流电流。它主要用于1K以下信号的测量。具有电流范围大的特点。

　　使用要点：

　　A、电容测试时使用的导线应选用横截面面积05mm2(AWG20)以上的导线。

　　B、将待测电容连接上导线时要将电容移动至基板的锡面侧，此外，尽可能的将导线缩短。

　　以上就是关于高频电流探头和低频电流探头的区别，如您在使用中还有其他问题，欢迎登陆普科科技www.prbtek.cn
