PKC8030L 高频电流探头在雾化器研发测试应用案例

一、项目概况

国内雾化设备研发厂商开发 1.7MHz 高频医用超声雾化器，产品量产阶段频发三大问题：雾化效率参差不齐、部分整机工作发热严重、小批量出现驱动 MOS 管击穿损坏。原有测试方案采用采样电阻串入回路测电流，需要破线焊接、改变线路阻抗，实测谐振电流失真大，无法抓取 MHz 级瞬态尖峰电流，难以定位故障根源，采购 PKC8030L（DC~50MHz、5A/30A 双量程开合式电流钳）搭配示波器开展整机与雾化换能器电性调试。

产品参数：换能器谐振频率 1.65～1.75MHz，额定工作电流 0.8～2.5A，启动瞬时冲击电流可达 8～15A

二、原有测试方案弊端

1.串采样电阻：改动 PCB 走线，改变驱动回路阻抗，换能器谐振点偏移，测试数据和实际整机工况不一致；

2.普通低频电流钳带宽不足，1MHz 以上波形严重衰减，捕捉不到开机浪涌与谐振尖峰；

3.无法非拆机检测成品故障机，返修排查效率低。

三、PKC8030L 测试方案落地

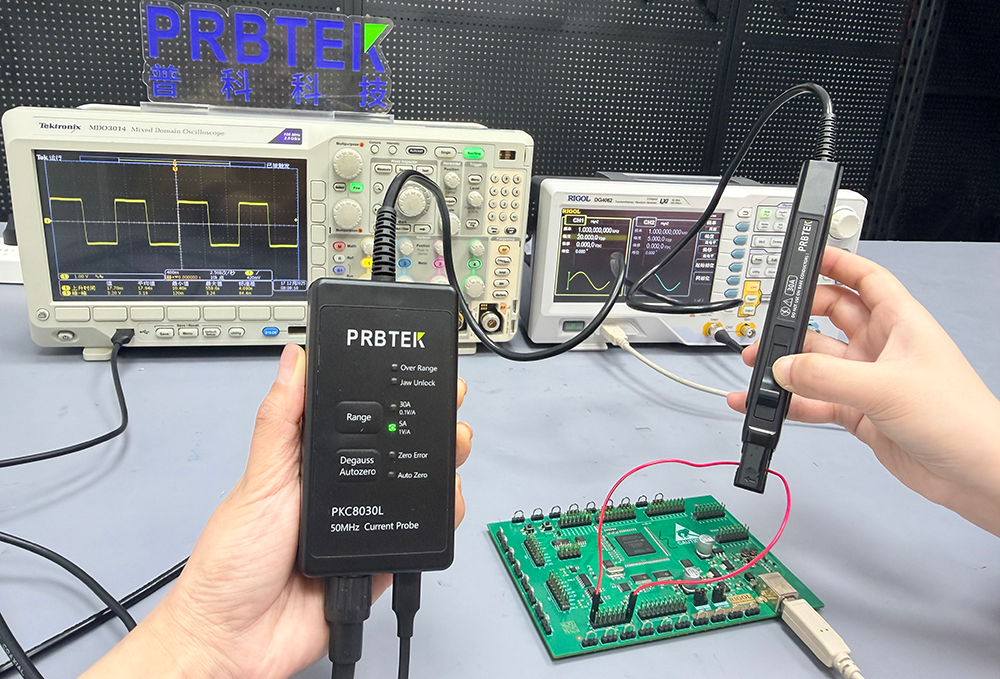

PKC8030L 开合式钳口无需断开线路，直接夹持换能器供电引线，接入示波器通道，分三项测试：谐振电流波形采集、开机瞬态冲击电流测试、满载长时间功耗监测。

1. 谐振频率匹配调试（5A 量程）

选用 PKC8030L 小量程 5A 档，精度 1mA 级，整机上电后实时采集 1.7MHz 换能器工作电流正弦波形。

标准良品：电流波形正弦度高，峰峰值稳定在 2.2A 左右，频率贴合标称 1.7MHz；

不良样机：电流波形畸变、出现毛刺杂波，实测谐振偏移至 1.58MHz，驱动电路长期偏频工作造成功率损耗飙升、整机发烫。依托波形数据调整驱动 LC 谐振元件参数，快速校准匹配电路。

2. 开机瞬时冲击电流测试（30A 量程）

开机瞬间切换 PKC8030L 至 30A 大量程，抓取上电瞬间毫秒级冲击尖峰电流。测试发现故障机型开机峰值电流突破 18A，远超 MOS 管额定耐流，是功率管击穿的直接诱因。通过实测电流数值优化软启动延时电路，抑制上电浪涌，从源头解决驱动管烧毁问题。

3. 老化量产抽检测试

量产老化工位采用 PKC8030L 批量抽检成品雾化头工作电流：长时间满载运行下，劣变换能器会出现电流缓慢爬升、波形失真，提前筛选隐性不良件，降低售后故障率。

四、应用实测效果

1.免破线测试：开合钳口直接夹线，不改动原有电路阻抗，测试波形和产品实际运行状态完全一致；

2.带宽适配：50MHz 带宽完美覆盖 1.7MHz 超声频率，完整还原正弦谐振波形与瞬态尖峰；

3.双量程灵活切换：5A 小量程精准观测稳态工作电流，30A 量程捕捉大冲击浪涌，兼顾小电流精度与大电流量程；

4.研发 + 产线两用：研发调试匹配参数、产线老化抽检通用，缩短新品研发周期 30%，整机不良率下降 85%。

五、延伸拓展应用

除 1.7MHz 医用雾化片外，PKC8030L 同样适配：工业超声波清洗换能器（20K~1MHz）、超声波美容探头、超声波加湿雾化模组，可用于驱动电源调试、换能器来料电性检测、EMC 噪声电流排查。
