DC/DC模块的电源纹波和噪声的介绍

　　随着开关频率和开关速度不断的提升，在使用开关型的DC/DC电源的时候，要特别关注输入输出电源的纹波。但是测量DC/DC电源的纹波和噪声没有一个行业标准。不同厂家的测试环境以及测试标准都不太一样，导致很多人很迷惑。接下来PRBTEK给大家简单介绍下电源纹波和噪声是什么?如何减小拾取的辐射噪声?

　　这篇文章适合用于测量开关型DC/DC转换器的输入以及输出纹波，包括电荷泵，但是不适用于低压差稳压器(LDO)。

　　纹波和噪声Ripple and Noise

　　纹波和噪声指的是在DC/DC转换器输入输出电容上的交流耦合信号，在测试中，一般我们会将这个信号带宽限制到20MHz。

　　纹波和噪声主要由以下四项组成。

　　1/电源纹波和PWM频率相同的。这个纹波表示了输入和输出电容上的充放电过程，在最大负载时，这个纹波达到最大值。这种电压的波动可以通过加大输入输出电容、加大输出电感来减小。

　　2/开关噪声，这种噪声发生在电源的开关时刻。虽然开关噪声的重复周期和PWM频率一致，但是振荡频率一般都很高。开关噪声新的振幅一般取决于电源芯片、电路寄生参数以及PCB布板。

　　3/工频噪声，一般是交流供电频率的两倍。我国供电频率是50Hz，所以它的纹波主要来自工频50Hz变压器。大小取决于整流电路的类型。对于半波整流，50Hz;对于全波整流，是100Hz;对于三相全波整流，300Hz。

　　4/非周期性的随机噪声(NOISE)，和AC电源开关频率均无关。

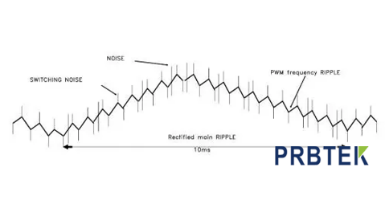

　　由于现在AC-DC部分大多采用模块开关电源，后级DC/DC电路工频噪声比较小;随机噪声无法量化。所以一般不考虑这两项的影响，典型的开关电源纹波噪声如下图所示。我们需要测量的是纹波以及开关噪声之和。
