示波器探头如何和设备连接

　　探头有一条地线和一条信号线，地线就是和示波器输入端子外壳通的那一条，一般是夹子状的，信号线一般带有一个探头钩，连接的话你把示波器地线接到你设备的地，把信号线端子接到你的信号端，注意如果要测量的信号和市电没有隔离，则不能直接测量。

　　由于示波器和探头种类很多，我们今天以混合信号示波器 (MSO) 的为例，简单介绍示波器探头的连接。

　　那么如何将数字探头连接到被测设备?

　　1、如果需要，可关闭被测设备的电源。

　　关闭被测设备的电源只能防止连接探头时两条电源线意外短路可能造成的损坏。由于探头上无电压显示，因此可对示波器保持供电。

　　注意：小心 数字通道的探头电缆 - 只能使用混合信号示波器附带的 Keysight 逻辑探头和附件套件。

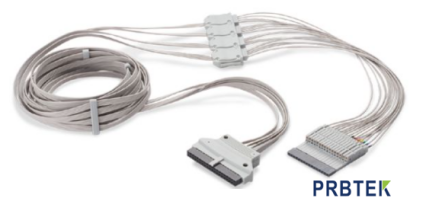

　　2、 将数字探头电缆连接到混合信号示波器上的 DIGITAL Dn - D0 连接器。数字探头电缆已装了固定接头，因此只能以一种方式进行连接。您无需关闭示波器的电源。

　　MSO电缆的工作温度范围为0°C至55°C，其非工作(存储)温度范围为-40°C至70°C。

　　3、 使用探头夹子将接地导线连接到每组通道(每组)。使用接地导线可提高传至示波器的信号的保真度，确保准确的测量。

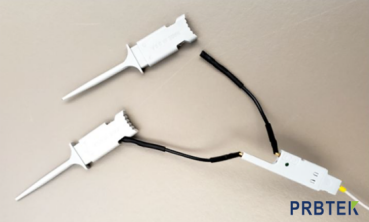

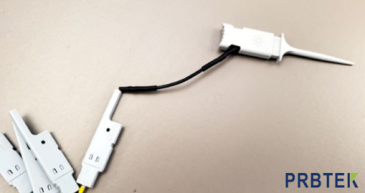

　　4、 将夹子连接到其中一根探头导线(图中忽略了其他探头导线以便看得更清晰)。

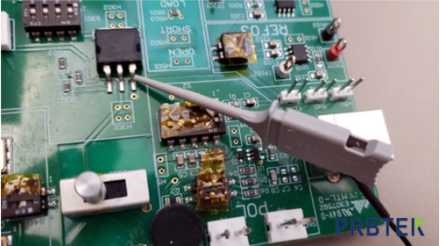

　　5、 将夹子连接到要测试的电路中的节点。

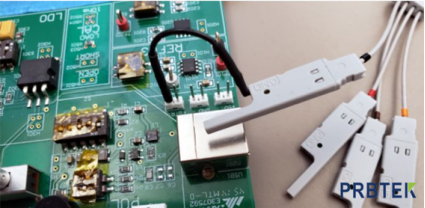

　　6、 对于高速信号，将接地导线连接到探头导线，夹子连接到接地导线，将夹子连接到被测设备中并使其接地。

　　7、 重复上述步骤，直到连接所有相关的点。

　　关于示波器探头连接的误解： 只需建立稳定的连接即可开始测量

　　当人们看到示波器探头所含的众多连接附件时，可能会产生这一误解，认为只要简单地将它们与探头相连就可以达成测量目标。这些附件旨在为用户提供方便，使他们能够简单、快速地进行定性测量，检查电源是否通电或者时钟是否切换。定量测量包括上升时间、周期、过冲等等，在进行定量测量时，最好要去掉附件，采用尽可能短的连接。较长的附件会在探头的信号路径添加电感，大大降低它的带宽，同时增加被测电路的探头负载。
