双脉冲测试中高压差分探头的应用

　　在半桥驱动拓扑中，进行双脉冲测试时，上桥电压信号的测量需要用到差分探头，尤其是高压系统。

　　高压差分探头有一个很重要的指标，共模抑制比，Common Mode Rejection Ratio，简称CMRR。

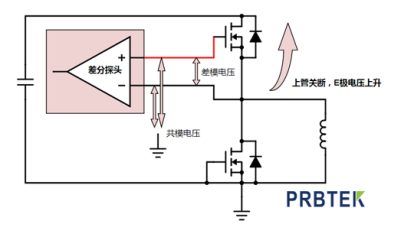

　　当我们测量上桥GE信号时，在关断时刻，对于地线来说，G和E的电压都是快速上升的，也就是共模电压有一个快速变化的过程，差模电压一直也就15V左右，如果共模抑制比不高，共模电压的作用非常明显，直接影响到差模电压的测量。

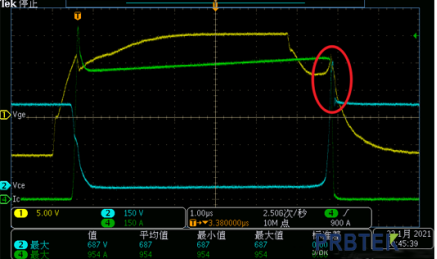

　　如图，栅极波形有一个凸起，就是因为叠加了共模电压上去，因此我们分析测试波形时需要注意到这点的波形并不是真实的。

　　  普科科技PRBTEK在这里提醒工程师们要想验证我们的探头是否足够好，或者说怀疑这点的波形是不是真实，我们可以将差分探头的正负表笔都接栅极进行测试。理论上不会测到电压凸起波形，实际应该能看到电压凸起的。如果您在测试过程中有什么问题，咨询普科科技官网：www.prbtek.cn
