200M示波器竟然无法测量10M晶振，原来是探头档位没选对！

　　为什么当我用示波器观察晶体振动引脚的波形时，我看不到波形或波形失真?200M示波器不能测量10M晶体振动吗?

　　1.常见晶振

　　首先，我们将简要介绍晶体振动。晶体振动一般可分为两类：无源晶体振动和有源晶体振动。

　　2、无源晶振

　　无源晶体振动是一种无极元件，需要时钟电路来产生振荡信号，不能自行振荡。无源晶体振动没有电压要求，信号电平可变，即根据振动电路确定。

　　图1无源晶振

　　3、有源晶振

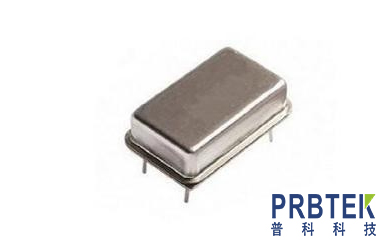

　　有源晶体振荡器是一种完整的振荡器，除石英晶体外，还有晶体管和阻力元件。有源晶体振荡器不需要内部振荡器，信号质量好，相对稳定，连接方式相对简单，不需要复杂的配置电路。

　　4.晶振波形分析

　　晶体振动波形一般为正弦波或方波，当输出波形为方波时，一般上升边缘抖动，包含更多的高频信号，此时确保测试带宽足够，理论值是带宽是测量信号频率的2倍，实际测试方波带宽应为测量信号频率的10倍。

　　除带宽外，在测试晶体振动时，还应注意晶体振动对电容负载敏感，探头电容相对较大，相当于晶体振动电路中的重负载并联，容易导致电路停止振动，无法得到正确的测量结果。

　　因此，在进行晶振测试时，需要保证足够的带宽和较小的输入电容。

　　5.示波器测试晶振的正确方法

　　首先，让我们回答文中开头的问题。10M晶体振动的波形绝对可以用200M示波器测试，但为什么测量的波形是图2的形状?

　　图2失真晶振波形

　　这是因为探头在测试时选择了探头×1档位，ZDS2000系列标配ZP1025S探头×1档时带宽为10mHz，输入电容为55pF±10pf，导致波形失真。

　　ZP1025S技术参数表

　　让我们把探头档调到探头档位×10此时探头带宽为250mHz，输入电容为13pF±5pf，我们来看看这个时候的波形。

　　图3正确的晶振波形

　　为了提高信号保真度，探头标准的接地弹簧也应用于接地鳄鱼夹的附近接地。

　　图4标配接地弹簧

　　当我们使用示波器进行测试时，除了注意示波器的设置外，还要注意当前探头的档位，不同的档位对应不同的参数，合适的是最好的!如您使用中还有其他问题，欢迎登录西安普科电子科技www.prbtek.cn
