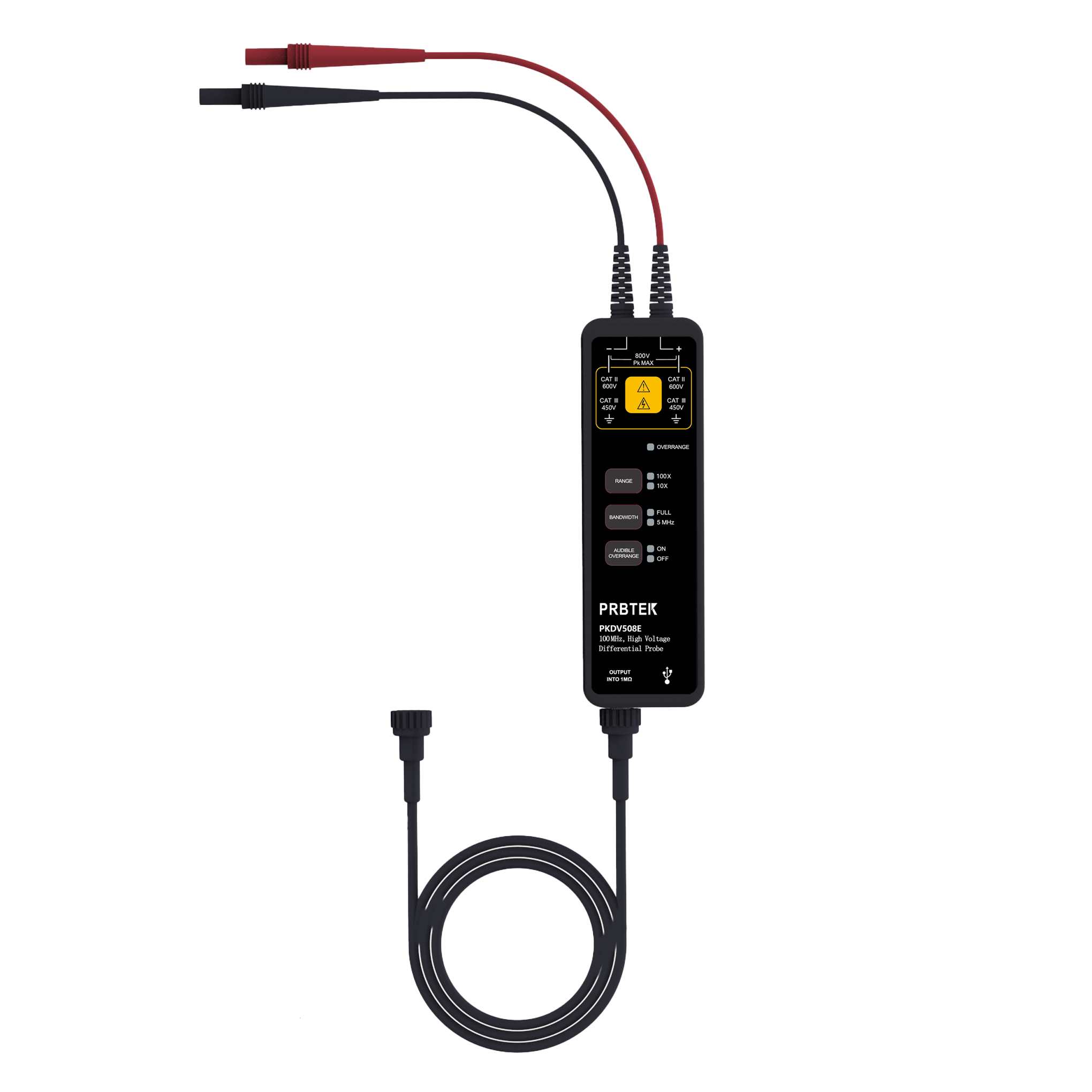

高压差分探头的使用技巧及主要应用
发布:西安普科科技浏览次数:探头的种类很多,其中高压差分探头在开关电源应用中十分广泛,也是很多工程师的探头之一。高压差分探头可以与任何示波器一起使用,使得用户能够在示波器接地的情况下安全地测量浮动电路。高压差分探头把浮动信号转换成低压参考地电平信号,然后可以在任何参考地电平的示波器上安全简便地显示这些信号。
高压差分探头使用技巧:
1、高压差分探头输入线双绞
差分输入线是双绞起来,这是有原因的。大家都知道,差分输入线很长,就像两根天线一样,会吸收各种干扰,实验证明,双绞线可以提供探头的CMRR指标,提高抗干扰能力,特别是测量小信号时非常重要,当然双绞线的使用会降低探头的带宽指标,不过影响不大。
2、高压差分探头测量时避免手等接触差分输入线
高压差分探头是目前开关电源中常用的工具之一,满足浮地测量要求和隔离的需要;测量大信号时,只要探头的畸变能力做的好,一般不会存在问题;测量小信号时,选用CMRR能力做得好的厂家,同时注意测量方法,比如双绞线方法,能够提供测量的准确性。
高压差分探头主要应用:
浮地电压测量
变频器
开关电源设计
焊接﹑电镀电源
感应加热﹑电磁炉
电机驱动设计
电子镇流器设计
CRT显示器设计
逆变﹑UPS电源
变频家电
电源转换等相关设计
电工实验
低压电器试验
电力电子和电力传动实验等
以上高压差分探头的使用技巧及主要应用由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:https://www.prbtek.cn
