高压差分探头PKDV508E使用常见问题与解决方案

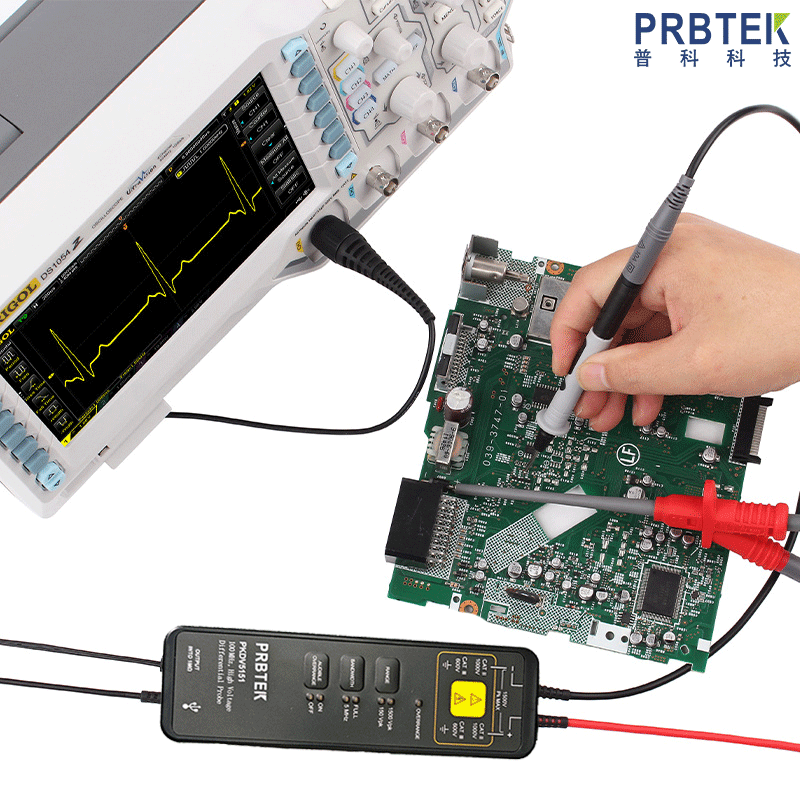

高压差分探头是电力电子、开关电源、变频器等领域中不可或缺的测量工具，尤其在浮地测量、高共模噪声抑制等场景中表现突出。PKDV508E作为一款100MHz带宽、800Vpk高压测量能力的差分探头，广泛应用于研发、调试与故障诊断中。然而在实际使用过程中，用户常会遇到一系列问题，影响测量精度甚至设备安全。本文将结合PKDV508E的特点，分析常见问题并提供解决方案。

一、测量误差大或零点漂移

1.问题描述：

使用一段时间后，探头开机后零点不在基准位置，测量结果出现偏差。

2.原因分析：

探头长期使用后可能因温度变化、元器件老化导致偏置失调。未进行预热直接使用，内部电路未达到稳定状态。

3.解决方案：

建议预热20分钟后再进行精确测量。进入测试模式进行偏置调整，短路输入端口按住Bandwidth + Audible Overrange 键开机。进入测试模式后，分别在高/低衰减档位下调整偏置值。调整完成后按 Range 键退出并保存设置。

二、过载报警频繁触发

1.问题描述：

测量过程中过载指示灯常亮，蜂鸣器报警。

2.原因分析：

输入电压超过当前量程（±80V@10X，±800V@100X）。示波器输入阻抗设置错误（应设为1MΩ，若设为50Ω会导致额外衰减并降低耐压）。

3.解决方案：

测量前先估算电压范围，选择合适的量程。检查示波器设置，确保输入阻抗为1MΩ。若确认非过载可手动关闭报警，但仍需注意安全。

三、噪声干扰严重

1.问题描述：

测量波形中出现较多高频噪声，影响信号真实性。

2.原因分析：

输入线未双绞，引入电磁干扰。使用输入延长线引入额外噪声。测量环境存在强EMI 干扰。

3.解决方案：

将红黑输入线双绞处理，有效抑制共模噪声。尽量使用原装短线连接。开启5MHz带宽限制功能，滤除高频噪声。

四、连接示波器后无信号或信号异常

1.问题描述：

探头连接后示波器无显示或显示异常。

2.原因分析：

BNC 线未接地或接触不良。示波器通道设置错误（衰减比未匹配）。探头供电异常。

3.解决方案：

检查BNC连接，确保BNC头接地良好，连接牢固。在示波器中设置与探头一致的衰减比（10X或100X）。使用标配5V/2A适配器供电，确认绿色电源灯亮起。

五、测量高频信号时失真

1.问题描述：

测量高频信号时波形上升时间变长或出现振铃。

2.原因分析：

输入线末端被触碰，引入额外电容。示波器带宽不足或探头带宽未充分发挥。

3.解决方案：

避免触碰输入线，测量高频信号时勿用手接触输入线末端。确认系统带宽，示波器带宽应不低于100MHz，输入阻抗设为1MΩ。

六、共模抑制比下降

1.问题描述：

共模噪声抑制效果变差，测量中引入工频或其他干扰。

2.原因分析：

输入线未对称布置。探头偏置未校准，共模抑制能力下降。

3.解决方案：

对称布线，尽量保持输入线对称、等长。定期校准，每隔一段时间进行偏置校准，保持最佳性能。

结语

PKDV508E高压差分探头是一款性能优异、功能丰富的测量工具，正确使用和定期维护能显著提升其测量精度与使用寿命。在实际应用中，用户应严格遵守操作规范，注意安全用电，合理选择量程与衰减比，并善用其带宽限制、偏置校准等高级功能。若遇到复杂问题，建议查阅说明书或联系技术支持，避免盲目操作导致设备损坏或测量误差。
