波导同轴转换：微波系统的核心衔接器件解析

在微波、毫米波通信、雷达探测、卫星导航及射频测试系统中，电磁波的传输载体主要分为波导与同轴线两大类。两种传输线的传输模式、阻抗特性、适用频段存在本质差异，无法直接对接传输信号。波导同轴转换器件作为两类传输系统的兼容衔接核心，能够实现电磁波在波导传输模式与同轴传输模式之间的无损、高效、低反射转换，是现代射频微波系统中不可或缺的基础无源器件，直接决定系统的信号传输质量与整体稳定性。

一、核心基础：波导与同轴线的传输差异

要理解波导同轴转换的核心价值，首先需明确两种传输线的工作特性差异，这也是转换器件设计的核心依据。同轴线以TEM横电磁波为基础传输模式，电场沿径向分布、磁场沿周向分布，无截止频率，可传输直流至毫米波频段信号，具备频带宽、适配性强、可弯曲、安装便捷的特点，广泛应用于设备内部走线、高频模块连接、测试接口等场景。但其高频率、大功率工况下损耗激增，击穿阈值较低，难以适配超大功率微波传输场景。波导（以矩形波导、圆波导为主）无法传输TEM波，仅能传输TE横电波、TM横磁波，存在固定截止频率，仅适配特定高频频段。波导结构为空心金属腔体，无介质损耗、功率容量大、屏蔽性能优异、高频损耗极低，是大功率微波发射、远距离高频传输的首选载体，但存在不可弯曲、频段受限、接口通用性差的短板。二者的特性互补性，决定了微波系统的典型架构：大功率高频信号通过波导传输，设备终端、测试端口、模块互联采用同轴线衔接，而波导同轴转换器便是打通这一链路的关键枢纽。

二、工作原理：模式耦合与阻抗匹配

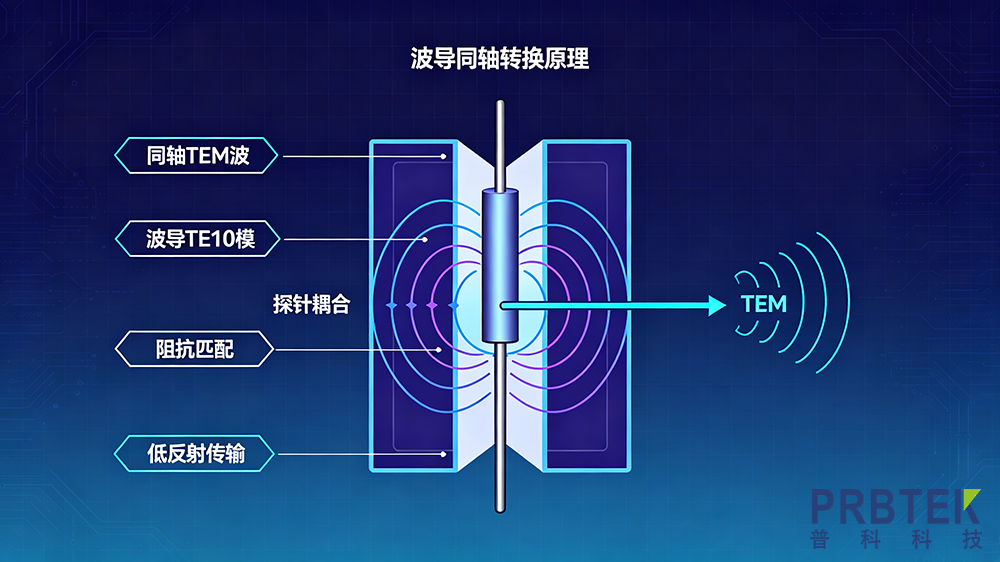

波导同轴转换的本质是电磁模式耦合+阻抗渐变匹配，核心目标是实现同轴TEM波与波导主模（矩形波导TE10模、圆波导TE11模）的高效相互转换，最大限度降低信号反射与传输损耗。主流转换器件采用探针耦合原理，也是工程应用最成熟的技术方案。转换器一端为波导法兰接口，另一端为SMA、2.92mm等标准同轴接口。设计时将同轴线内导体延伸为金属探针，垂直插入波导宽边中心位置，探针深入波导腔体的特定深度可精准耦合波导内部电磁场。当信号从同轴端输入时，TEM波激励金属探针产生交变电流，进而在波导腔体内激发稳定的TE10主模电磁波；当信号从波导端输入时，波导内的交变电磁场切割探针，感应出交变电流，将波导TE模式电磁波转化为同轴TEM模式电磁波，完成双向信号转换。为消除传输过程中的阻抗突变反射，转换器内部会集成短路背腔、调谐圆盘、渐变匹配段等结构，通过微调电磁场分布、优化阻抗梯度，实现全工作频段内的阻抗匹配，保障信号传输的连续性与稳定性，优质转换器件的能量传输效率可达90%~95%。

三、主流结构类型与特性对比

根据结构形式、耦合方式与适配场景，波导同轴转换主要分为三类，覆盖绝大多数民用与军工微波场景。

1. 直插探针式转换器

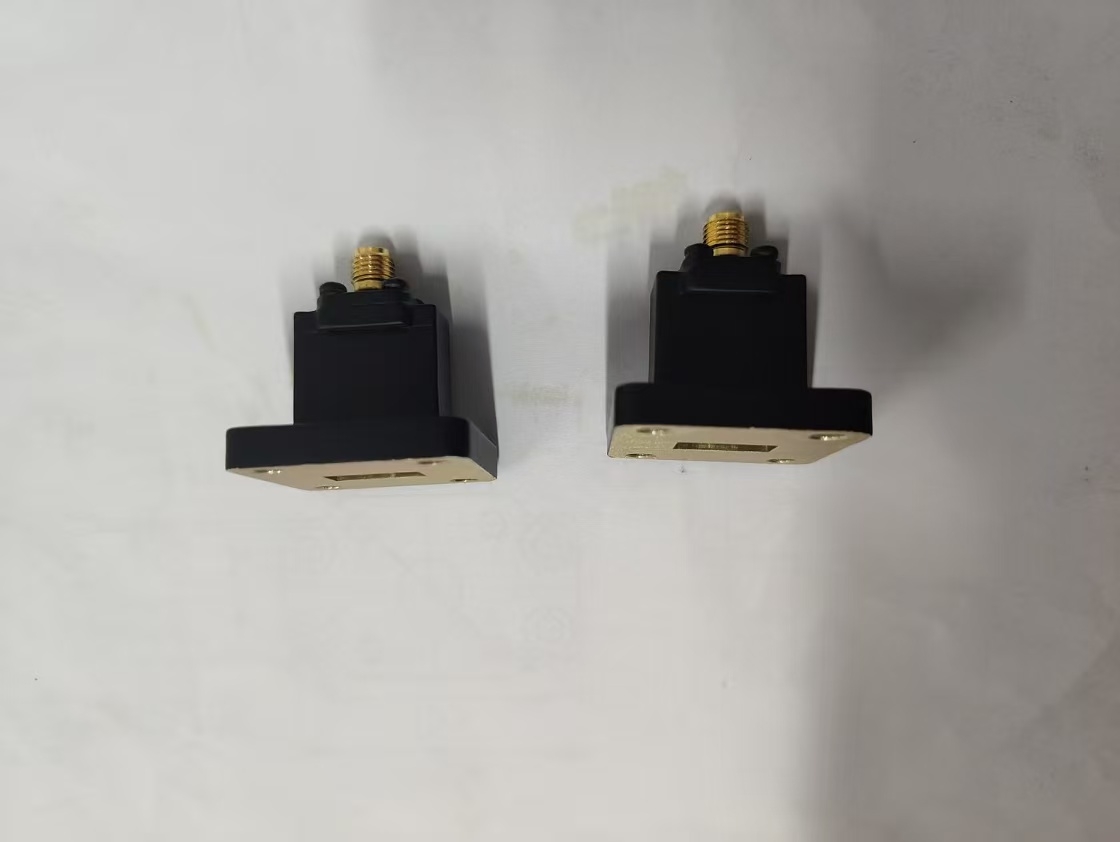

这是目前应用最广泛的基础结构，整体结构简洁、加工成本低、频带宽度优异。核心结构为同轴探针垂直插入矩形波导宽边，波导末端设置短路腔，通过探针深度、短路腔距离实现匹配调试。该类型器件适配常规微波频段，如X波段、K波段，插入损耗仅0.3~0.6dB，驻波比可控制在1.3以内，满足绝大多数通用射频系统需求，缺点是超大功率工况下易出现探针击穿问题。

2. 脊波导过渡式转换器

针对宽频带、高匹配需求设计，通过在波导内部增设金属脊结构，改变波导等效阻抗与截止频率，实现同轴与波导之间的平缓阻抗过渡。相比探针式，该结构频带更宽、驻波特性更优，高频段信号畸变极小，常用于宽带测试系统、多频段通信设备，缺点是结构复杂、加工精度要求高、成本更高。

3. 正交式波导同轴转换器

属于特种转换器件，采用正交耦合结构，可实现信号垂直转换，有效规避系统空间布局限制，同时具备优异的隔离度与抗干扰能力。典型应用为K波段、Ka波段高频雷达、卫星通信设备，可承受峰值大功率，适配紧凑化、高密度的设备集成场景。

四、关键性能参数（工程核心指标）

波导同轴转换器的性能直接影响微波系统精度，工程选型与设计需重点关注五大核心参数。

1. 工作频率

由适配波导型号决定，不同规格波导对应固定工作频段，如WR-90波导适配8.2~12.4GHz X波段，WR-42波导适配18.0~26.5GHz K波段，选型时需保证系统工作频率完全落在转换器有效频段内。

2. 驻波比（VSWR）

衡量信号反射的核心指标，数值越接近1，阻抗匹配效果越好、信号反射越小。常规商用转换器驻波比≤1.3，高精度测试级器件可控制在1.1以内，驻波过大会导致信号衰减、系统自激、器件发热损坏等问题。

3. 插入损耗

信号通过转换器的功率损耗，单位为dB。常规频段器件损耗低于0.6dB，高频毫米波器件损耗略高，低损耗是保障远距离、弱信号传输系统稳定的关键。

4. 功率容量

分为连续平均功率与峰值功率，由腔体结构、探针尺寸、加工工艺决定。常规民用器件连续功率约50W，峰值功率可达1000W，军工大功率转换器可实现千瓦级连续功率传输，适配雷达发射机、大功率微波设备。

5. 无源互调特性

多信号传输工况下，器件非线性产生的杂散信号指标，在通信基站、精密接收系统中至关重要，低互调转换器可有效避免信号干扰，保障系统接收灵敏度。

五、主要应用场景

凭借模式转换与接口适配的核心功能，波导同轴转换器广泛应用于各类微波毫米波系统，是衔接大功率传输与精细化模块的核心器件。1. 雷达探测系统：机载、车载、气象雷达的发射端采用波导传输大功率高频信号，接收终端、信号处理模块采用同轴接口，转换器实现两段链路的无缝衔接，保障雷达信号收发稳定。2. 卫星与微波通信：地面基站、卫星接收机的高频馈线系统中，通过转换器实现波导天线与同轴射频模块的对接，适配宽频、低干扰的通信传输需求。3. 射频测试测量：矢量网络分析仪、信号源等测试设备多为同轴接口，而大功率待测器件、波导组件为波导接口，转换器是波导器件参数测试、系统校准的必备转接器件。4. 电子对抗与军工设备：高频电子战设备、导航制导系统中，紧凑型正交转换器适配狭小设备空间，兼顾高隔离、低损耗、高功率特性，满足军工严苛工况。

六、设计与使用核心要点

在器件设计与工程应用中，需重点规避匹配失效、损耗超标、功率击穿等问题。一是阻抗匹配优化，通过调整探针长度、腔体短路距离、匹配台阶结构，实现全频段平稳匹配；二是加工精度控制，高频毫米波器件对腔体平整度、探针同轴度精度要求极高，微小误差会导致驻波恶化、损耗激增；三是工况适配选型，大功率场景优先选用大尺寸腔体、加粗探针结构，高频精密场景选用低互调、低驻波高精度器件；四是安装规范，保证法兰对接紧密、接口匹配标准，避免缝隙辐射、信号泄漏。

七、总结

波导同轴转换看似是小型无源转接器件，却是微波系统的“交通枢纽”，完美解决了波导大功率低损耗传输与同轴线灵活通用的兼容难题。其核心的电磁模式耦合与阻抗匹配设计，支撑了雷达、通信、测试、军工等领域微波系统的正常运行。随着毫米波、太赫兹技术的快速发展，现代波导同轴转换器正朝着超宽频、低损耗、小型化、高功率、低互调方向迭代，成为高频微波技术产业化、精密化发展的重要基础保障。
