BCI 电流注入探头原理、结构与 EMC 测试应用全解析

在车载电子、航空航天、军工装备及工业智能设备的电磁兼容（EMC）测试领域，电磁抗扰度检测是保障设备复杂电磁环境下稳定运行的核心环节。电流注入探头作为大电流注入测试（BCI）、线缆传导抗扰测试的核心激励器件，凭借非接触式、无损耦合、宽频适配的独特优势，成为替代传统辐射测试、高效验证设备抗干扰能力的关键装置，广泛应用于各类精密电子设备的电磁兼容性评估工作中。

一、电流注入探头的核心定义

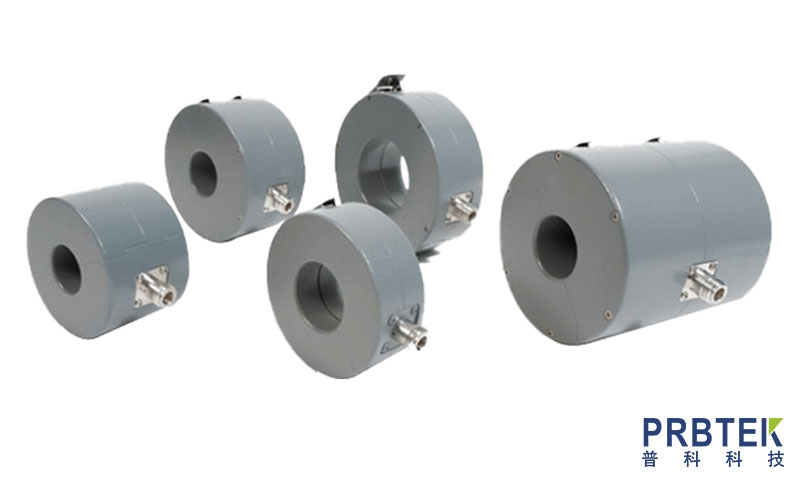

电流注入探头，又称大电流注入钳、BCI探头，是一种基于电磁感应原理设计的开口式环形宽带射频耦合变压器，是电磁兼容传导抗扰测试的专用主动激励器件。区别于被动采集信号的电流监测探头，其核心功能并非检测电流，而是通过磁耦合方式，将射频信号源与功率放大器输出的高频干扰能量，无损、可控地注入被测设备的线缆与线束，在线缆上感应出标准幅值的共模、差模射频干扰电流，以此模拟设备在实际工况中遭遇的外界电磁干扰场景。从计量与行业标准层面来看，电流注入探头由开合式铁氧体磁芯、多匝励磁绕组、射频匹配接口及固定卡扣结构组成，可在不剥线、不破坏线束结构的前提下完成测试，完美适配整机、整车线束的批量检测需求，是民用、军工EMC测试标准中指定的核心耦合设备。

二、工作原理：互感器式磁耦合机制

电流注入探头的工作核心为射频变压器互感耦合原理，整体构成简易高效的电磁能量转换系统，其工作机制可分为三级闭环逻辑，等效为一次、二次侧分离的特种变压器结构。探头内部的多匝励磁线圈为变压器一次侧，通过BNC射频接口连接射频信号源与功率放大器，接收高频交变电能并在铁氧体磁芯内部产生稳定的交变磁场；穿过探头中心孔径的被测线缆、线束等效为变压器单匝二次侧绕组，磁芯的高密度磁通穿透线缆绝缘层，通过电磁感应定律在线缆上感应出同频率、可控幅值的射频干扰电流。整个能量耦合过程无电气直接接触，彻底规避了接线改造对被测设备的损伤。在实际测试中，探头主要实现两种干扰注入模式：共模干扰注入与差模干扰注入。整束线缆穿套探头时，可模拟空间电磁波辐射、环境杂散磁场带来的整机共模干扰，是30MHz～400MHz高频抗扰测试的主流方式；单根线缆独立夹持时，可实现差模干扰注入，精准验证单路信号线路的抗干扰性能，全面覆盖设备实际电磁干扰场景。

三、核心结构与关键技术特性

电流注入探头的结构设计围绕宽频、大功率、高线性、低损耗四大核心需求展开，各部件精准适配射频干扰注入的工作特性，核心结构与技术参数决定了测试的精准度与稳定性。铁氧体开合磁芯是探头的核心磁路部件，采用高磁导率、低损耗铁氧体材料制备，可有效聚集高频磁通、减少磁泄漏，同时具备抗磁饱和能力，能够耐受大功率射频能量输入，保障宽频范围内磁场传输的稳定性。开合式结构设计大幅提升了测试便捷性，无需拆解线束即可快速装夹，适配不同线径、不同排布的线束场景。内部多匝绕组经过阻抗匹配设计，可适配行业通用的50Ω射频测试系统，有效降低信号反射与插入损耗，保障射频能量高效耦合至被测线缆。配套的射频接口具备良好的屏蔽性能，可隔绝外界杂散电磁信号，避免测试过程中出现信号干扰、数据偏移问题。相较于普通电流探头，电流注入探头的核心技术优势极为突出。其一为主动激励特性，区别于被动采样的监测探头，可主动输出可控干扰信号，满足抗扰度测试的激励需求；其二为大功率耐受能力，可承载高功率射频输入，实现安培级大电流干扰注入；其三为宽频平坦响应，工作频带覆盖主流EMC测试频段，全频段插入损耗稳定，测试一致性强；其四为无损测试，非接触耦合方式不破坏线束绝缘与设备结构，可用于成品整机检测。

四、与电流监测探头的核心区别

在电磁测试场景中，电流注入探头常与电流监测探头搭配使用，但二者功能、原理、用途完全不同，是两套独立的测试器件，核心差异清晰可辨。电流注入探头为主动器件，对接信号源、功率放大器，核心作用是“输出干扰”，通过磁耦合向线缆注入标准射频干扰电流，用于验证设备抗干扰能力，核心指标为饱和功率、插入损耗、频率响应。电流监测探头为被动器件，对接频谱仪、示波器，核心作用是“采集信号”，被动捕捉线缆自身的电流噪声与干扰信号，用于传导发射测试、闭环电流监控，核心指标为转移阻抗、测试灵敏度。在标准BCI测试系统中，二者协同工作：注入探头负责施加干扰，监测探头实时采集线缆实际注入电流，形成闭环校准，保障测试数据的精准可靠。

五、主流应用场景与行业价值

电流注入探头凭借高效、精准、无损的测试优势，成为替代传统辐射暗室测试的优选方案，通过“线缆电流注入替代空间辐射”的测试逻辑，大幅降低电磁兼容测试成本、提升测试效率，广泛应用于多个高端制造领域。在车载电子领域，它是ISO 11452-4、汽车BCI测试的核心设备，用于车载控制器、传感器、线束系统的高频抗扰测试，模拟车辆行驶中外界电磁辐射、车载电器互扰带来的干扰问题，保障车载电子系统稳定运行。在军工与航空航天领域，适配CS114等军工标准测试，对机载、舰载精密电子设备进行强电磁干扰注入测试，验证装备在复杂战场电磁环境下的抗干扰能力与工作可靠性。同时，在工业控制、新能源设备、通信电子等领域，电流注入探头也被用于产品研发、量产质检、合规认证等全流程测试，帮助企业排查设备电磁兼容隐患，优化产品电路与线束设计，保障产品符合国内外EMC认证标准。

六、总结

电流注入探头并非普通的电流检测器件，而是电磁兼容抗扰度测试体系中不可或缺的射频能量耦合与激励核心装置。其依托成熟的电磁感应耦合原理，结合开合式无损结构、宽频大功率的技术特性，解决了传统辐射测试成本高、操作复杂、无法适配整机线束测试的痛点。随着电子设备向精密化、高频化、集成化快速发展，电磁环境愈发复杂，电流注入探头的应用场景将持续拓展，成为高端电子设备电磁兼容性研发、测试、认证的核心基础器件，为各类电子装备的稳定可靠运行提供重要技术支撑。
