柔性罗氏线圈和刚性罗氏线圈的优缺点对比

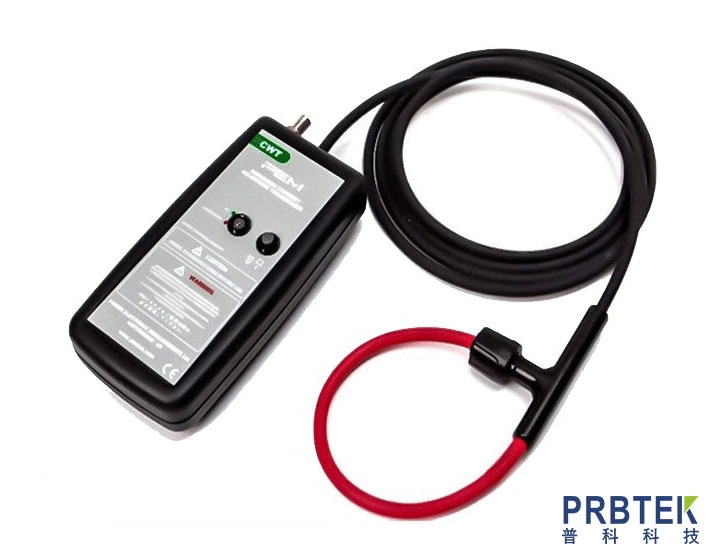

一、柔性罗氏线圈（软线圈，硅胶可开合）

优点

1.安装便捷，可带电加装线圈能掰开直接套在电缆、母排上，不用断电拆线；适配粗电缆、异形铜排、狭小柜体空间，现场抢修、临时测试首选。

2.尺寸通用性强同一款柔性线圈可适配多种直径导体，不用按母线规格单独备货，携带轻便。

3.弯折、绕包适配异形回路母线拐角、多根线缆捆扎、车载粗线束都能贴合包裹，不受导体外形限制。

4.成本更低、重量轻无硬质塑料外壳，用料少，大批量现场巡检性价比高。

缺点

1.精度更低、线性误差更大柔性骨架形变、线圈缠绕松紧不均，磁路一致性差，同等规格下精度普遍低于刚性，一般 0.5~1 级，很难做到 0.2 级高精度计量。

2.抗干扰能力弱外层屏蔽简易，容易受外部母线、变频器杂散磁场干扰，高频测试波形噪声更大。

3.重复测量一致性差每次开合、摆放位置、松紧程度变化，都会引入微小测量偏差，不适合长期固定在线监测。

4.低频、高频性能略差柔性绕组分布电容、电感一致性差，带宽上限低于同档次刚性线圈，高速 SiC 开关瞬态测量失真更明显。

5.使用寿命有限硅胶长期高温、频繁弯折易老化开裂，屏蔽层脱落，只适合临时检测，不适合常年 24 小时在线使用。

二、刚性罗氏线圈（硬质塑料环形，分开口 / 闭口）

优点

1.测量精度高、稳定性好硬质骨架固定绕组，磁路均匀对称，一致性极佳，可做到 0.2S 高精度，满足电能计量、实验室标准测试。

2.双层屏蔽，抗电磁干扰强金属屏蔽腔体完整包裹线圈，变频器、大电流母线旁测量波形干净，杂波少。

3.带宽更高，高频性能优秀绕组参数一致性高，分布参数可控，适合 IGBT、SiC/GaN、快充电源等 MHz 级开关电流测试。

4.长期运行稳定，寿命长外壳耐温、不易变形，固定安装后多年测量漂移极小，适合开关柜内置、设备内置长期在线监测。

5.闭口刚性款无间隙误差无开合缝隙，磁路连续，冲击大电流、谐波测量失真极小。

缺点

1.安装受限闭口刚性线圈必须断电，线缆从环内穿过；开口刚性虽可带电装，但缝隙仍会带来微小误差。

2.通用性差每种内径对应固定母线尺寸，母线粗细不一样就要换不同线圈，备货多、携带笨重。

3.体积大、重量更高硬质塑料 + 屏蔽外壳，同量程下比柔性线圈重很多，现场巡检携带不便。

4.价格更高精密绕制 + 屏蔽外壳，生产成本高于柔性线圈。

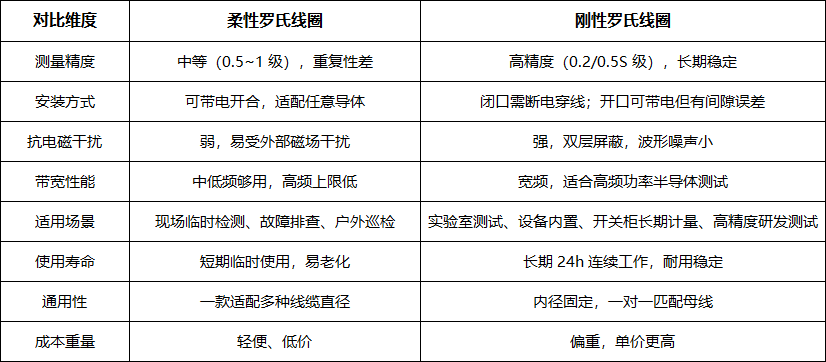

三、核心维度对比表

四、选型建议

1.选柔性：现场巡检、临时测电流、母线规格杂乱、不方便断电场景；对精度无严苛计量要求。

2.选刚性：实验室研发、逆变器 / 充电桩出厂检测、柜内长期在线监测、高精度谐波 / 冲击电流测试、高频 SiC 器件测试。
