柔性罗氏线圈测量干扰源分析及规避方法

柔性罗氏线圈的核心工作原理为：通过环形绕组感应被测电流产生的交变磁场，输出与电流变化率成正比的感应电动势，经积分器处理后还原被测电流信号。该线圈采用空气芯设计，无磁饱和问题，但抗外部杂散磁场干扰能力较弱；当周围存在强电磁辐射设备时，杂散磁场会与被测磁场叠加，导致线圈感应电动势异常，测量误差最高可达10%以上，严重时无法获取有效数据。

一、影响测量结果的干扰设备及机制

（一）高频电力电子设备

高频电力电子设备是最主要的干扰来源，包括变频器、IGBT模块、开关电源等。此类设备在功率转换过程中会产生高频开关动作，释放高频杂散磁场，其频率范围与柔性罗氏线圈的常规测量带宽（2Hz-30MHz）高度重叠，极易干扰测量回路，导致测量偏差。

（二）强电流设备

强电流设备产生的工频强磁场，会对柔性罗氏线圈的低频测量造成显著干扰。高压变压器、大型电机、母线排等设备工作时，会产生高强度工频交变磁场；当罗氏线圈靠近此类设备时，杂散磁场与被测电流产生的磁场相互叠加，会破坏测量的线性关系，导致误差增大。

尤其在配电柜内部，若线圈与母线排距离过近，或与邻近相导线平行布置，邻近相电流产生的磁场会通过空间耦合侵入测量回路，进一步加剧测量误差。

（三）其他类型干扰设备

电子通信设备：如手机、对讲机，工作频段为800MHz–6GHz，其发射的高频电磁场可通过空间耦合或线缆传导进入线圈积分器，导致噪声抬升、波形畸变，在精密测量场景中影响尤为明显。

带多圈线圈的设备：如继电器、接触器，工作时产生的局部强磁场会破坏线圈的磁场感应平衡，导致测量数据出现瞬时偏差。

瞬时干扰设备：如电焊机、电弧炉等，工作时产生的瞬时强电磁脉冲会造成测量波形瞬间畸变，影响数据的稳定性与准确性。

二、干扰规避方法

合理选择安装位置：将柔性罗氏线圈与干扰设备保持足够安全距离，其中与高频设备距离不小于50cm，与强电流设备距离不小于1m；同时避开设备磁场集中区域（如接线端子、母线弯曲段），减少磁场耦合干扰。

优化设备选型与连接：选用带双层屏蔽、差分输出的柔性罗氏线圈，搭配数字量输出积分器，从硬件层面减少电磁耦合干扰；连接线圈与积分器时，采用屏蔽线缆并缩短连线长度，降低传导干扰风险。

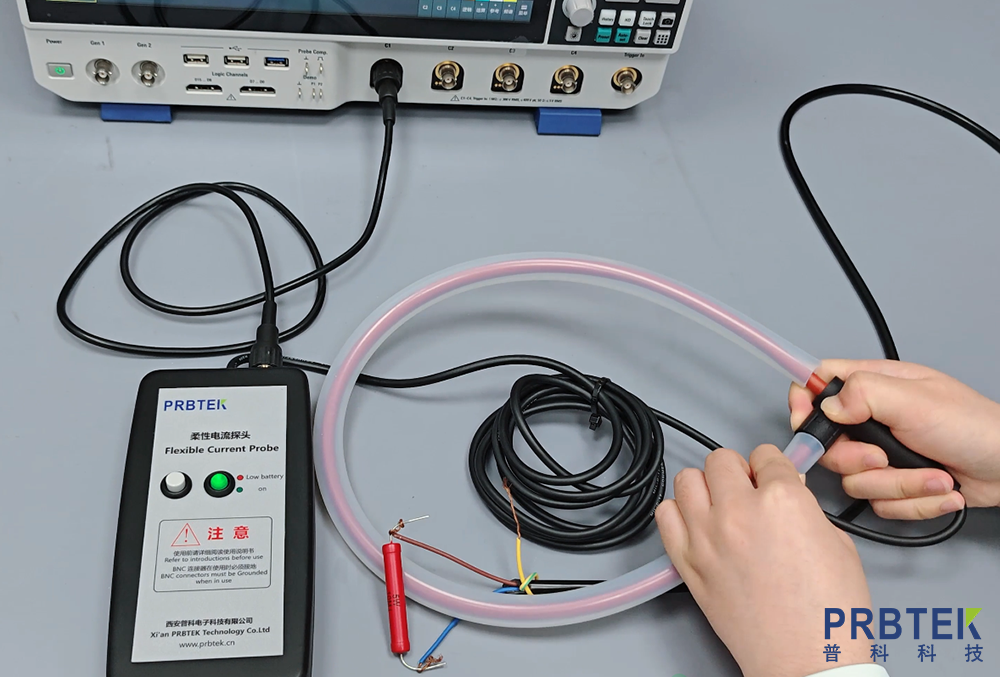

规范测量操作：测量前通过空载测试检测周围干扰强度，避开误差超标区域；确保线圈连接稳固，且被测导线垂直穿过线圈中心，最大限度减少磁场耦合偏差，保障测量精度。
