电流探头带宽、平坦度与谐振特性分析

电流探头频率曲线（幅频 / 相频）是判断带宽、灵敏度、相位线性、高频畸变的核心依据，直接决定测量精度与波形还原度。下面从曲线结构、关键指标、畸变成因、判读与应用四方面完整分析。

一、频率曲线的基本结构与定义

电流探头频率曲线通常以频率（Hz/MHz）为横轴，以转移阻抗 Zt（V/A，dBΩ）或幅度增益（dB）为纵轴，部分含相位曲线。

1. 核心定义

转移阻抗 Zt：探头将电流 I 转为电压 V 的能力，Zt = V/I（单位：V/A 或 Ω）。

带宽 BW：幅度从低频平坦区下降 -3dB（≈70.7% 幅度）对应的频率范围（DC–fH 或 fL–fH）。

-3dB 点：幅度衰减 30%、功率减半，是带宽边界。

平坦区：幅度波动 ≤±1dB 的频段，测量最准确。

2. 典型曲线形态（交直流混合探头，如霍尔 + 感应）

低频段（DC–f1）：霍尔效应主导，Zt 平坦、幅度稳定、相位接近 0°。

中频段（f1–f2）：感应 + 霍尔叠加，Zt 保持平坦，为有效测量带宽。

高频段（>f2）：寄生参数主导，Zt 先谐振凸起、再快速滚降（-20dB / 十倍频），相位急剧偏移。

截止频率 fH：Zt 降至 -3dB 的频率，为带宽上限。

二、关键指标与判读要点

1. 带宽（Bandwidth）

判读：找到平坦区末端 -3dB 点，对应频率为 fH；带宽 = fH – fL（DC 探头 fL=0）。

意义：决定可测最高频率分量；脉冲信号带宽不足会导致上升沿变缓、过冲 / 振铃、幅值低估。

选型准则：探头带宽 ≥ 被测信号最高频率的 3–5 倍；100MHz 信号建议用 ≥300MHz 探头。

2. 平坦度（Flatness）

判读：平坦区内幅度波动 ≤±1dB 为优秀，≤±2dB 合格。

意义：平坦度差意味着不同频率分量增益不一致，会造成波形失真、频谱测量误差。

3. 谐振峰（Resonance Peak）

判读：高频段出现的幅度凸起（+3~+10dB），对应谐振频率 fr。

成因：绕组电感 Ls 与分布电容 Cw 形成 LC 并联谐振。

影响：谐振点附近幅度被放大、相位突变，测量严重失真；需避开或用带宽限制 / 补偿抑制。

4. 高频滚降（Roll-off）

判读：谐振后幅度以 -20dB / 十倍频斜率下降。

成因：绕组感抗 ωLs 增大、磁芯损耗上升、趋肤效应加剧。

影响：高频分量被衰减，脉冲上升沿展宽、高频噪声被抑制。

5. 相位响应（Phase Response）

判读：平坦区相位接近 0°；高频段相位快速滞后（-90°~-180°）。

意义：相位非线性会导致时域波形畸变、时序误差、功率测量不准；宽带应用要求相位线性。

6. 频率降额曲线（Derating）

判读：随频率升高，允许的最大 RMS 电流降低（与频率平方相关）。

意义：高频下磁芯损耗发热加剧，必须降额使用以防过热损坏。

三、曲线畸变的核心成因（等效电路视角）

电流探头等效为 互感 M + 绕组 Ls/Rs + 分布电容 Cw + 负载 RL（50Ω）网络。

低频滚降（f < f0）：ωLs <<RL，输出随频率线性上升（+20dB / 十倍频）；f0=RL/(2πLs) 为转折频率。

平坦区（f0 < f < fr）：ωLs ≈ RL，幅度稳定、相位接近 0°。

谐振峰（f=fr）：ωLs=1/(ωCw)，阻抗极大、幅度凸起。

高频滚降（f > fr）：ωLs >> RL，输出随频率上升而下降（-20dB / 十倍频）。

四、实操分析与应用步骤

1. 拿到曲线先看 4 个关键点

-3dB 截止频率 fH：确认是否覆盖被测信号带宽。

平坦区范围与波动：判断测量精度区间。

谐振峰位置与高度：评估高频失真风险。

相位线性度：判断时域 / 频域测量可靠性。

2. 典型场景判读示例

场景 1：测 50Hz 工频电流

关注：低频平坦度、相位接近 0°、无明显低频滚降。

结论：DC–1kHz 平坦即可，高频特性无关。

场景 2：测 1MHz 开关电源纹波

要求：带宽 ≥5MHz、平坦区覆盖 100kHz–5MHz、谐振峰 >10MHz。

判读：若 5MHz 处已 -4dB，需换更高带宽探头。

场景 3：测 100ns 快沿脉冲（带宽≈3.5MHz）

要求：探头带宽 ≥15MHz、谐振峰 >20MHz、相位线性。

判读：若 10MHz 处谐振 +6dB，测量会出现严重过冲。

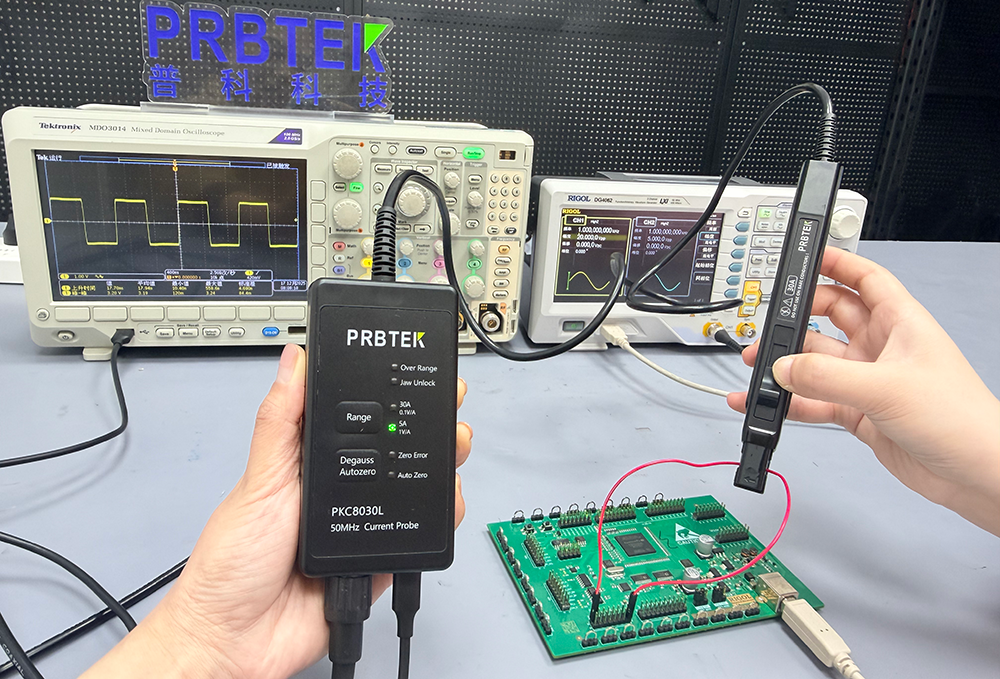

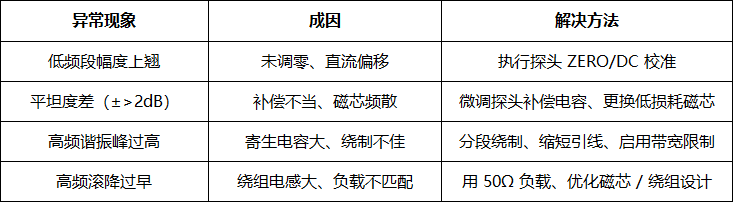

3. 曲线异常与解决

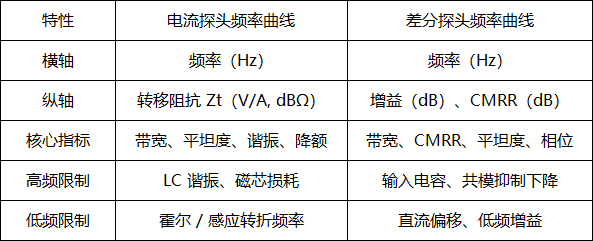

五、与差分探头的对比（便于选型）

六、总结与选型建议

电流探头频率曲线是性能身份证：带宽决定上限、平坦度决定精度、谐振决定高频畸变、相位决定波形还原。

选型核心：带宽 ≥ 信号最高频率 3–5 倍、平坦区覆盖工作频段、谐振峰远离工作频率、相位线性。

测量要点：工作在平坦区、避开谐振、高频降额、定期校准频率响应。
