光隔离探头在新能源汽车三电系统中的应用解析

随着新能源汽车800V高压平台普及、SiC/GaN宽禁带器件应用，三电系统（电池、电驱、电控）面临高共模电压、强电磁干扰、ns级开关瞬态等测试痛点。传统探头因接地环路、抗干扰弱等缺陷难以适配，光隔离探头凭借电气完全隔离、高共模抑制比、高带宽的优势，成为三电系统测试核心工具，贯穿研发、质检全流程。

一、核心适配性：解决三电测试核心痛点

光隔离探头通过光信号传输实现输入输出完全隔离，精准匹配三电测试需求：一是隔离耐压可达数千伏，满足800V高压平台安全测量；二是高共模抑制比（≥100dB），有效抑制电磁干扰，保证波形纯净；三是高带宽（可达GHz级），可捕捉ns级开关瞬态，还原信号真实特征。

二、各环节具体应用

（一）电驱系统：优化开关特性与驱动设计

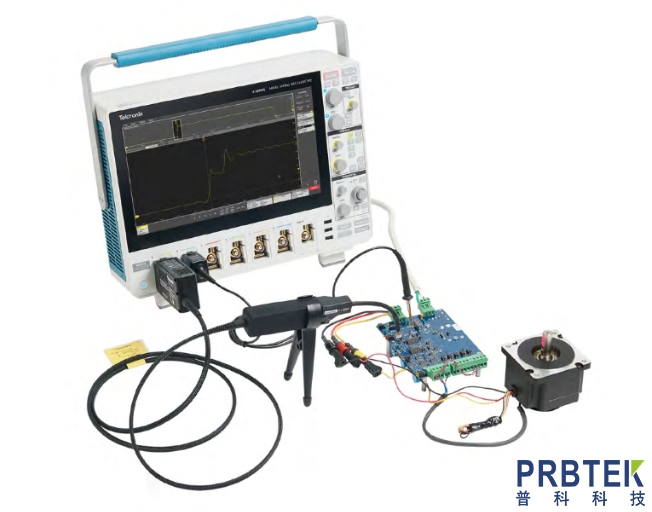

电驱系统中，光隔离探头主要测量IGBT/SiC模块栅极驱动信号（VGS）、漏源极电压（VDS），精准捕捉米勒平台、开关尖峰等细节，为驱动参数优化提供支撑。同时可测量dv/dt、di/dt，分析开关损耗，优化散热设计，避免模块损坏，保障电驱系统动力与能耗性能。

（二）电池系统：保障BMS可靠运行

针对800V高压电池包，光隔离探头可实现单体电池浮地电压高精度测量（波动＜2mV），捕捉电压波动与不均衡问题，支撑电池均衡电路优化。同时可安全测量电池包总电压、母线电压，无需额外分压装置，提升BMS对电池状态（SOC、SOH）判断的准确性，规避安全隐患。

（三）电控系统：提升测试安全性与准确性

在OBC（车载充电机）、DC-DC转换器测试中，光隔离探头可安全测量高压侧PWM信号、母线电压，解决共模干扰与地环路问题。在电控单元故障诊断中，可隔离测量控制信号，避免接地改变系统状态，精准捕捉故障暂态波形，提升诊断效率。

三、应用价值总结

光隔离探头彻底解决三电系统高压、强干扰、浮地信号的测量难题，既保障测试人员与设备安全，又提升测量精度，为三电系统优化设计、可靠性提升提供关键数据支撑，是新能源汽车三电测试不可或缺的核心设备。
