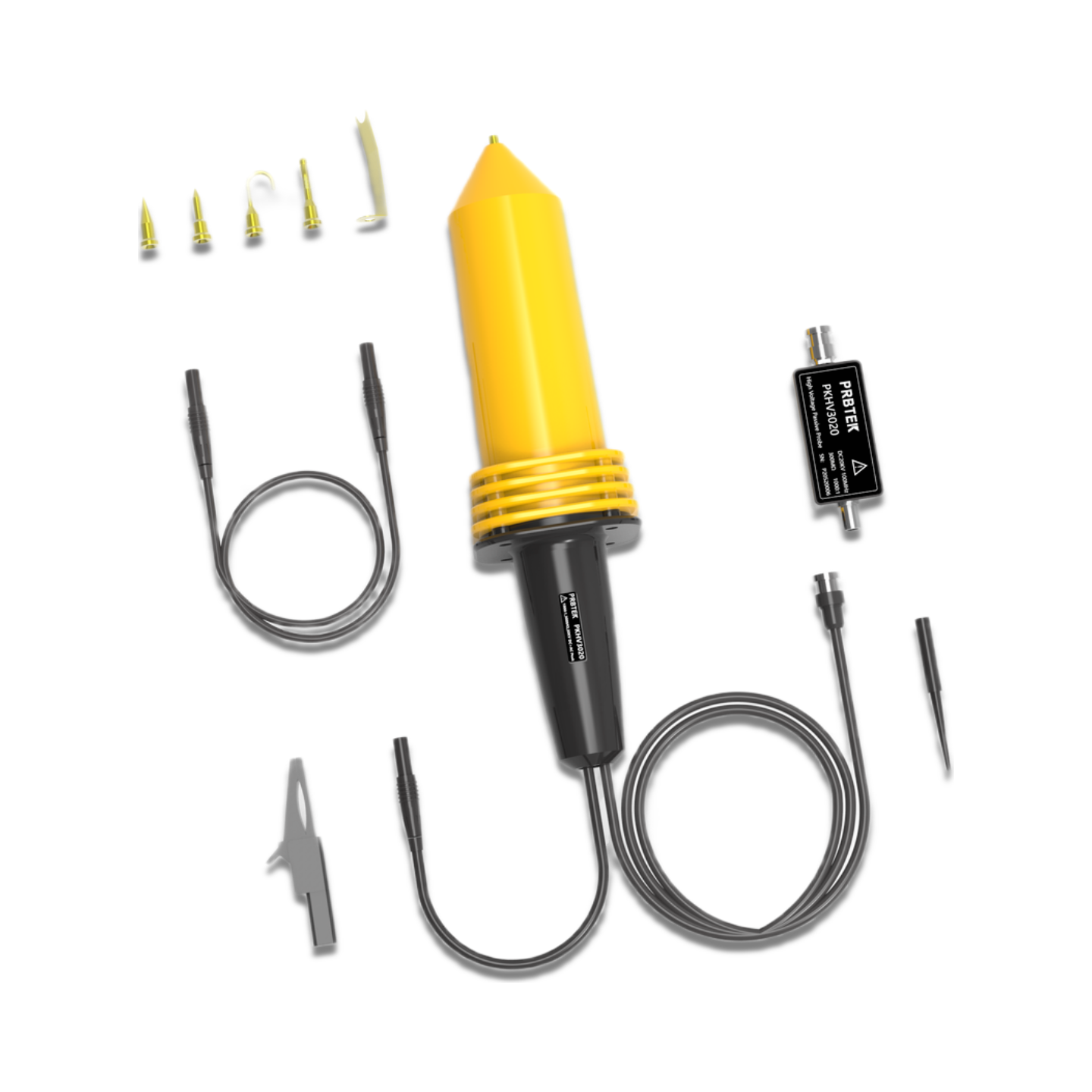

高压衰减棒如何校准

高压衰减棒校准核心是直流衰减比校准与交流 / 高频补偿校准，确保衰减精度与波形不失真，同时必须严格遵守高压安全操作流程。

一、校准前准备

1.安全检查

检查衰减棒、线缆、BNC 接头、绝缘外壳无破损、裂纹、裸露。

确认接地可靠，接地线短而粗，鳄鱼夹接触良好。

准备：高压标准源 / 精密分压器、示波器、函数信号发生器、数字万用表、校准工具（调节棒）。

2.连接与设置

衰减棒 BNC → 示波器通道，示波器输入阻抗设为 1MΩ，探头衰减设为标称值（如 1000:1）。

衰减棒地线可靠接地，高压端悬空，严禁先接高压后接地。

二、直流衰减比校准

1.接线

高压标准源输出 → 衰减棒高压端；衰减棒输出 → 示波器 / 高精度万用表。

2.多点校准（覆盖量程）

输入 0V、1/4 量程、1/2 量程、3/4 量程、满量程等标准直流高压（如 0、5kV、10kV、15kV、20kV）。

记录：标准输入 U_in、衰减后输出 U_out。

计算实际衰减比：K = U_in / U_out。

与标称值（如 1000:1）对比，误差应在允许范围（通常≤±0.5%~±1%）。

3.增益微调（如有）

若有 “DC ATTEN” 调节孔，用专用工具微调，使输出与标准值一致。

三、交流 / 高频补偿校准（波形不失真）

1.低频方波补偿（匹配电容）

过冲 / 振铃 → 减小补偿电容；

圆角 / 上升沿慢 → 增大补偿电容。

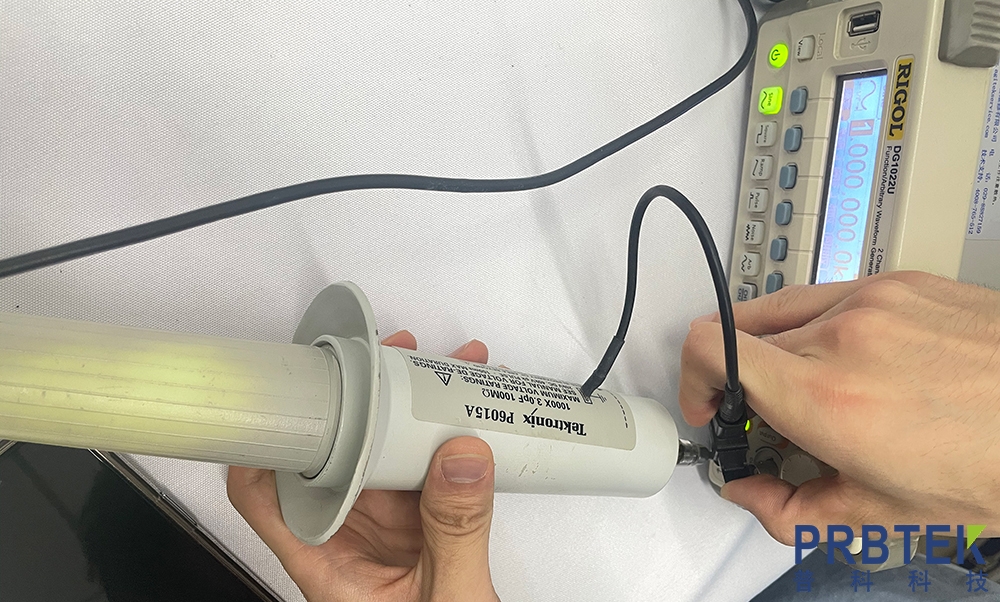

函数信号发生器输出：200Hz、20Vp-p 方波→ 衰减棒高压端。

观察示波器方波：

用调节棒微调 BNC 端补偿孔（LF COMP），直到方波平顶、边沿陡峭、无失真。

2.交流有效值校准（可选）

输入标准正弦波（如 7Vrms、40Hz），调整增益使示波器有效值与标准一致。

四、校准记录与确认

记录各点U_in、U_out、衰减比、误差，填写校准证书。

更换示波器 / 补偿器后必须重新补偿。

五、安全红线（不可违反）

先接地线，再接高压；先断高压，再拆地线。

校准全程身体不接触高压端与裸露导体。

仅在断电 / 放电状态下调节补偿电容。
