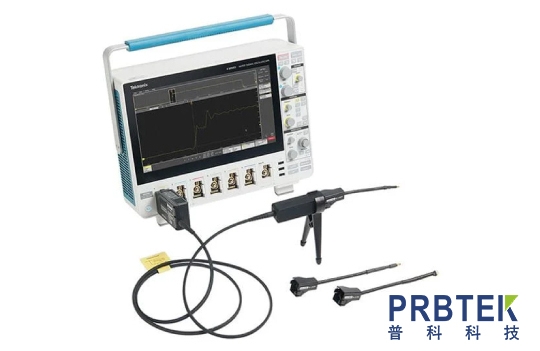

光隔离探头相比差分探头的核心优势有哪些？

光隔离探头相比传统差分探头，核心优势集中在极致共模抑制、超高隔离耐压、零地环路干扰、强 EMI 抗性、长距无损传输、低负载效应与宽量程适配，尤其适合高压、强干扰、第三代半导体等严苛场景。

一、核心优势详解

1. 共模抑制能力（CMRR）碾压级领先

光隔离探头：全带宽保持100–160dB+ CMRR，1GHz 下仍超 100dB，理论上接近无限大。

传统差分探头：高频（100MHz+）CMRR 快速跌落，通常60–80dB，强干扰下易失真。

本质差异：光隔离靠光纤物理隔离彻底阻断共模耦合；差分探头依赖电阻 / 差分电路，寄生参数会削弱高频 CMRR。

2. 隔离电压与安全性大幅提升

光隔离探头：完全电气隔离，隔离耐压可达数十 kV（如 60kV+），适配中高压电力电子、电网、变频器等。

传统差分探头：靠绝缘与差分电路隔离，典型耐压2–6kV，高压场景受限。

安全价值：彻底切断示波器地与被测高压回路，杜绝地环路、炸机、触电风险，尤其适合 GaN/SiC 等高压高速器件测试。

3. 零地环路干扰，抗 EMI 能力极强

光纤传输无电气连接、无寄生电感、无天线效应，彻底消除地环路噪声与电磁耦合。

强电磁环境（如电弧炉、大功率射频、工业变频器）下，波形干净、无额外震荡。

4. 长距离无损传输

光纤可数百米传输无衰减、无干扰；差分探头长电缆会引入寄生、衰减与噪声。

适合远程测试、多通道隔离同步测量。

5. 更低负载效应，信号保真度更高

前端可贴近被测点，输入电容极小（<1pF）、输入阻抗10MΩ+，对被测电路负载影响微乎其微。

上升沿极快（如 700ps），可精准还原100V/ns级高速开关瞬态，适合第三代半导体（GaN/SiC）测试。

6. 宽量程与高精度

搭配不同衰减探棒，可覆盖低压毫伏级到高压数千伏差模信号，满量程输出、信噪比高。

底噪更低（<0.5mVrms）、温漂小、长期稳定性好，适合精密测量。

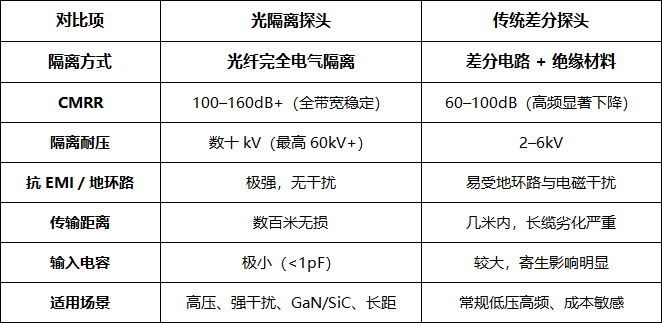

二、光隔离 vs 差分探头：关键指标对比

三、典型优势场景

第三代半导体（GaN/SiC）测试：高压、高速、强共模干扰，需高 CMRR 与低负载。

中高压电力电子：变频器、逆变器、SVG、电网设备，耐压与隔离要求高。

强电磁干扰环境：工业现场、大功率射频、电弧炉等。

浮地 / 多通道隔离测量：多设备同步、无共地风险。

长距离测试：远程监控、户外测试。
