差分探头波形不稳,频繁跳变是什么原因？实操排查指南

在电子测试场景中，差分探头凭借优异的共模抑制能力，成为高压、浮地信号（如电源母线、变频器输出、差分总线）测试的必备工具。但不少测试人员在使用时会遇到同一个棘手问题——波形不稳定、频繁跳变，时而杂乱无章，时而触发丢失，不仅无法准确捕捉信号特征，还可能误导测试判断，影响测试效率与结果准确性。

不同于单端探头，差分探头采用双端输入设计，对连接方式、参数匹配、接地逻辑和外部干扰更为敏感，波形跳变的故障根源也更具针对性。本文结合多年测试实操经验，按“排查优先级”梳理波形不稳的核心原因，搭配可直接落地的解决方法，无论是新手还是资深测试人员，都能快速定位问题、高效解决，彻底摆脱差分探头波形跳变的困扰。

一、最易忽略：物理连接接触不良（80%基础故障根源）

差分探头的波形传输依赖正负表笔、接地夹的双路稳定连接，任意一端出现接触松动、接触不良，都会直接导致信号传输中断或杂波引入，进而引发波形跳变。这是最基础也最易排查的故障点，往往被测试人员忽略。

1. 表笔/探针接触不实：被测点表面若有氧化层、油污、灰尘，或探针未顶紧焊点、测试点，会造成接触电阻忽大忽小，信号传输不稳定。尤其是直针探针，测试时易打滑，进一步加剧接触问题。解决方法十分简单：用酒精擦拭被测点和探针头部，清除氧化层与污渍；将直针探针更换为弹簧针或钩针款，测试时轻压探针，确保与测试点紧密贴合，避免松动。

2. 接地夹连接不当：差分探头的接地逻辑直接影响信号稳定性，接地夹松动、接地导线过长，或接地夹夹在氧化的金属外壳、塑料部件上，都会引入大量杂波，导致波形跳变。正确的做法是：将接地夹直接夹在被测设备的金属接地点、散热焊盘上，避开漆包线、塑料外壳等非导电或导电不良的部位；优先使用5cm以内的短接地片，替代原配的长接地夹，最大限度缩短接地路径，减少杂波耦合。

3. 探头接口松动：探头与示波器的BNC、Lemo接口未旋紧，或探头本身的表笔接头松动（如可拆卸表笔的卡扣脱落），会导致信号传输间断，波形频繁跳变。排查时只需旋紧示波器接口的固定螺母，插拔表笔接头并确认卡扣卡紧；若接头老化、接触不良，直接更换全新表笔即可。

二、核心关键：接地方式错误（差分探头专属故障）

差分探头的核心优势是抑制共模干扰，而正确的接地方式是发挥这一优势的前提。若接地方式违背其设计逻辑，会直接破坏差分特性，引发严重的波形跳变，这也是差分探头区别于单端探头的专属高频故障。

1. 错误双端接地，形成接地环路：部分测试人员为了“保险”，会将差分探头的正端接地夹和负端接地夹同时夹在被测板的不同接地点，这种做法会因两个接地点之间存在电位差，形成接地环路。杂波会通过这个环路耦合进测试信号，导致波形杂乱、频繁跳变。正确的接地方式是单端单点接地——仅将负端接地夹就近接被测系统的公共地，正端不接地；若需测试浮地信号，则两端均不接地，仅通过探头的参考地引脚连接示波器地。

2. 接地路径过长/绕线：接地导线长度超过10cm，或接地夹的导线缠绕在其他信号线、电源线上，会形成“天线效应”，大量接收空间中的电磁干扰，进而导致波形跳变。解决方法：更换原厂高频短接地棒（差分探头专用，长度≤3cm），让接地路径尽可能短且笔直；避免接地导线与电源线、高频信号线平行或缠绕，间距保持在20cm以上，减少干扰耦合。

三、易漏查：探头与示波器参数不匹配

排除物理连接和接地问题后，若波形仍不稳定，大概率是探头与示波器的参数设置不匹配，导致信号采样、放大异常，尤其在高频信号测试时，这类问题更易凸显，却常常被忽略。

1. 衰减比设置错误：差分探头多为10:1、100:1可调衰减，若探头实际物理衰减拨杆调至100:1，而示波器通道设置中仍为10:1，会因放大倍数不匹配，导致信号失真、波形跳变。排查时需双端确认衰减比：先将探头的物理衰减拨杆调至对应档位，再进入示波器通道设置，将“探头衰减”改为与探头一致的数值（如100X），重启通道采样后，波形通常会恢复稳定。

2. 带宽设置不当：若被测信号的频率接近探头或示波器的带宽上限，或开启了示波器的“自动带宽”功能，会导致信号采样不稳定，波形跳变、失真。自动带宽功能虽能过滤部分杂波，但会动态降低带宽，反而影响高频信号的正常采样。解决方法：关闭自动带宽，将示波器通道带宽调至全带宽；测试前确认探头带宽≥被测信号频率的1.2倍（如测试50MHz信号，需选用带宽≥60MHz的差分探头），避免因带宽不足导致波形异常。

3. 采样率与触发方式错误：采样率低于被测信号频率的5倍（违背奈奎斯特采样定理），会出现信号混叠，表现为波形杂乱跳变；触发方式设为“自动”时，弱信号测试中会频繁丢失触发，导致波形滚动、跳变。正确设置：将示波器采样率调至被测信号频率的10倍以上，确保完整捕捉信号特征；触发方式改为边沿触发，适当调大触发电平（高于杂波电平，避免误触发）；若测试脉冲信号，可选用“脉宽触发”，进一步提升触发稳定性。

四、高频重灾区：外部干扰引入杂波

差分探头虽具备较强的共模抑制能力，但并非完全免疫干扰。当测试环境干扰过强，或被测系统本身接地不良时，杂波会通过各种路径耦合进测试信号，导致波形不稳定、频繁跳变，这也是高频信号测试中的常见难题。

1. 空间电磁干扰：测试环境附近若有变频器、电机、无线基站、大功率电源等设备，会产生强烈的电磁辐射；测试线与电源线平行摆放，也会通过电磁耦合引入干扰。解决方法：将测试线更换为差分探头专用双绞屏蔽线，减少差模干扰；将测试线远离大功率电源、信号线，间距≥20cm；若环境干扰极强，可在探头表笔处套磁环（抑制高频杂波），或在屏蔽室中进行测试，彻底隔绝空间干扰。

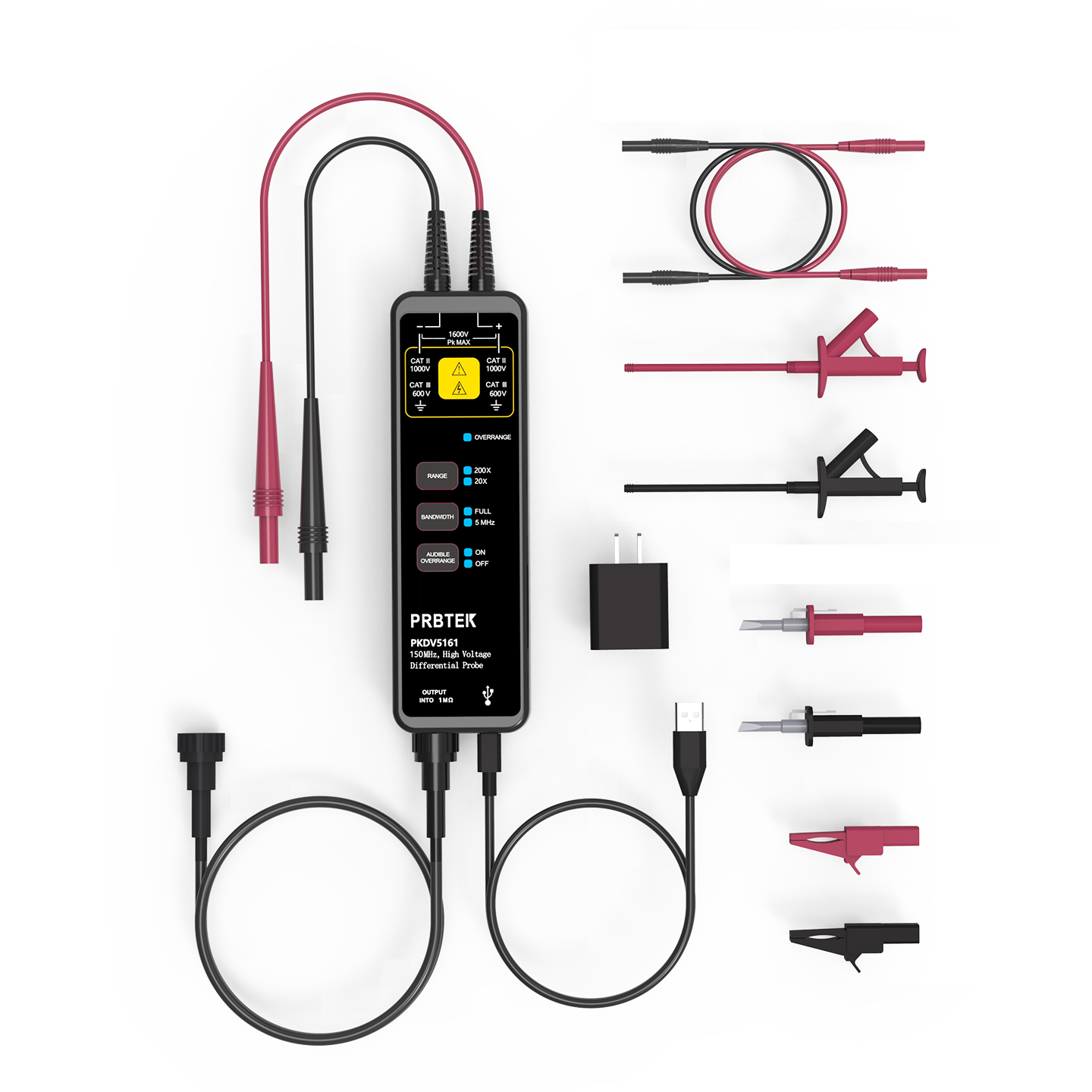

2. 被测系统本身接地不良：被测设备（如开关电源、变频器）未接大地，或浮地系统的电位随工作状态漂移，会导致差分探头的共模电压超出额定范围，引发波形跳变。排查时需先将被测设备的金属外壳可靠接大地（接地电阻≤4Ω），降低浮地电位漂移；若测试高压浮地信号，需确认探头的共模电压额定值≥被测信号的共模电压（如普科PKDV5151高压差分探头，共模电压达600Vrms，适配高压浮地测试），避免因共模电压超标导致波形异常。

3. 探头供电不足/老化：有源差分探头依赖示波器或外部电源供电，若供电电压不稳（如使用示波器USB拓展坞供电，功率不足），或探头内部放大器老化、元器件损坏，会导致信号放大不稳定，波形跳变。解决方法：将有源差分探头连接至示波器原厂供电口，避免使用拓展坞供电，确保供电电压符合探头要求；若探头使用年限超过5年，或更换表笔后故障仍存在，大概率是探头内部硬件老化损坏，需返厂校准或维修。

五、进阶排查：探头校准与硬件故障（终极解决方案）

若完成以上所有排查后，波形仍频繁跳变，需重点排查探头本身的校准问题或硬件故障，这是解决疑难故障的关键步骤。

1. 未定期做探头校准：差分探头长期使用后，内部增益、偏置会出现漂移，若未定期做开路、短路校准，会导致信号测试误差增大，波形不稳定、跳变。按探头说明书执行快速校准即可：将正负探针短接，连接至示波器的校准信号源（如1kHz/1V方波），在示波器中执行“探头校准/消偏”操作，消除零点漂移和增益误差，校准完成后重启测试，波形通常会恢复稳定。

2. 探头硬件损坏：表笔线内部芯线断裂（外观无破损，内部接触不良）、放大器模块烧坏、探针头变形，都会导致信号传输异常，波形跳变。排查方法：更换一套全新的差分探头表笔，若波形恢复稳定，则说明原表笔损坏；或将该探头连接至另一台正常的示波器上测试，若故障重现，说明探头内部硬件损坏，需联系厂家返厂维修。

六、5分钟快速排查流程（新手必备）

为了提升排查效率，避免盲目操作，整理了一套快速排查流程，5分钟即可搞定基础故障，优先排查易解决的问题，再处理复杂故障：

1. 基础检查：擦拭被测点和探针头部，更换5cm内短接地片，采用单端单点接地，旋紧探头与示波器的所有连接接口；

2. 参数确认：核对探头物理衰减比与示波器通道设置，确保一致；关闭自动带宽，调至全带宽；

3. 触发与采样设置：将触发方式改为边沿触发，调大触发电平；采样率调至被测信号频率的10倍以上；

4. 干扰排查：将测试线远离电源线、高频信号线，套上磁环，观察波形是否恢复稳定。

结语

差分探头波形不稳定、频繁跳变，并非难以解决的难题，核心是抓住“连接、接地、参数、干扰”四大核心痛点，按“从易到难”的顺序排查，就能快速定位问题、高效解决。多数情况下，只需规范连接方式、调整参数设置，就能让波形恢复稳定；若排查至进阶步骤，需关注探头校准与硬件状态，避免因忽视校准或硬件老化导致测试误差。

此外，日常使用中养成良好的操作习惯，定期校准探头、规范接地、保护表笔与探针，不仅能减少波形跳变等故障，还能延长探头使用寿命，提升测试准确性，让差分探头真正发挥其测试优势，助力高效完成各类电子测试工作。
