高压差分探头 ±1500V 测量范围怎么理解?

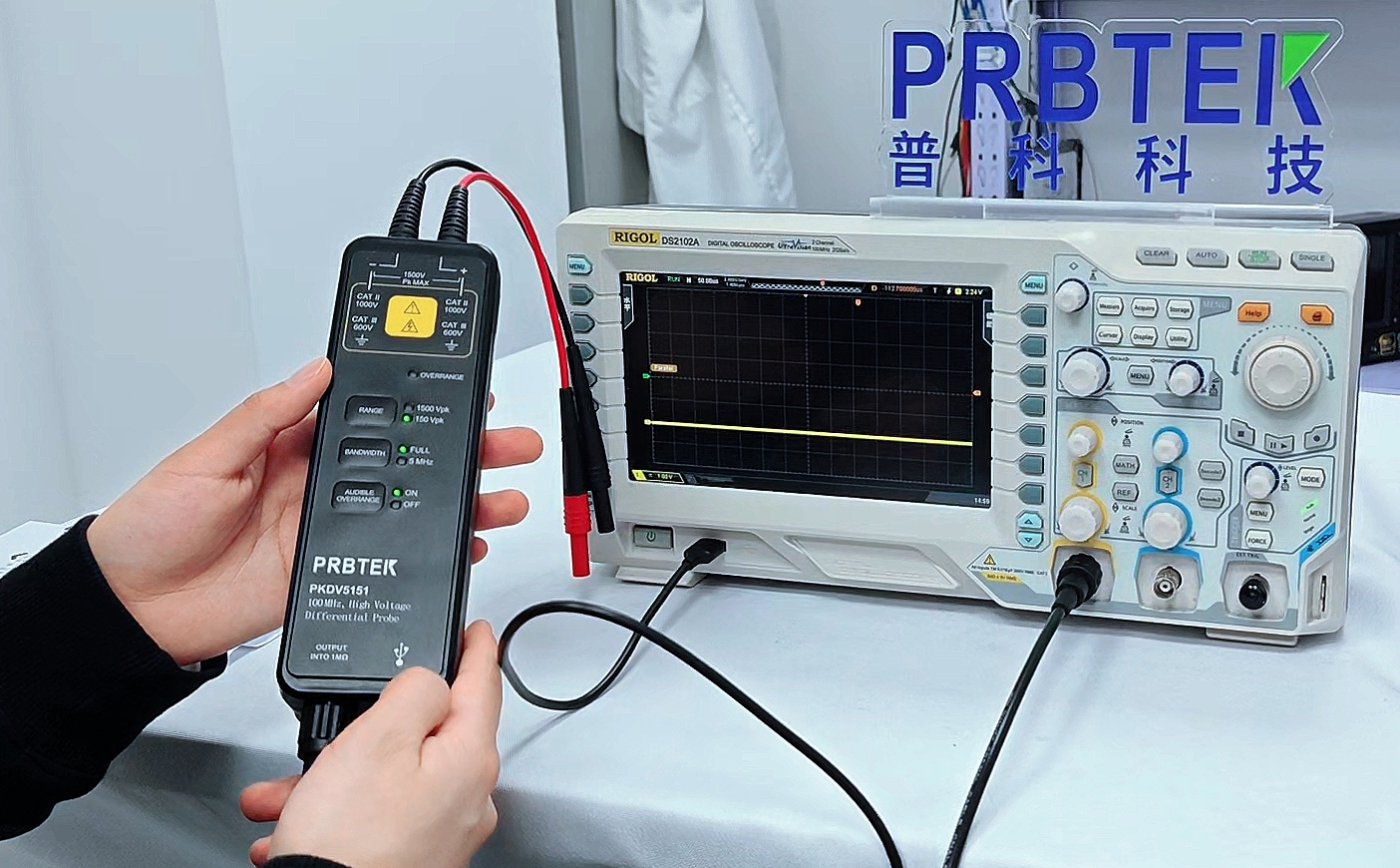

在高压电子测量场景中，高压差分探头是测浮地电路、变频器、光伏逆变器等设备的核心工具，而探头参数表中醒目的 ±1500V 测量范围 ，是选择和使用探头的关键指标。不少工程师会因混淆差分测量的专属逻辑，误读该参数导致测量失真甚至损坏设备。本文从差分测量的核心原理出发，讲透 ±1500V 的真实含义，拆解常见认知误区，梳理实操使用准则，让高压差分测量更精准、更安全。

一、核心定义：±1500V 是差分电压的双向峰值上限

高压差分探头的核心作用是测量两个测试点之间的电压差，而非单端测点对地的电压，其标注的 ±1500V，是针对差分电压测量的硬件级双向峰值限值，也是探头能安全、精准测量的核心边界：简单来说，两个测试点之间的电压差，正向最大可测峰值为 + 1500V，反向最大可测峰值为 - 1500V，且这两个限值相互独立，仅由两点间的电压差值决定，与单个测点的对地电压无关。

举个直观例子：测点 A 对地 + 1800V、测点 B 对地 + 300V，两点间差分电压为 1500V，刚好达到正向上限，属于合规测量；测点 A 对地 - 500V、测点 B 对地 + 1000V，两点间差分电压为 - 1500V，达到反向上限，同样可测。只要两点间的差分电压峰值不超出 ±1500V 的范围，探头就能正常工作。

二、交直流通用规则：直流看静态差值，交流看峰值差值

高压差分探头的 ±1500V 限值，对直流和交流差分电压测量的判定标准不同，核心遵循直流看静态差值，交流看峰值差值的原则，这也是实操中避免超量程的关键，具体适用规则如下：

1. 直流差分电压测量：直接读取两个测点之间的静态电压差值，只要数值≤±1500V，即符合探头测量范围要求，无需额外换算；

2. 交流差分电压测量：示波器测量交流电压的核心判定标准是峰值，因此需先将交流差分电压的有效值换算为峰值（峰值 = 有效值 ×√2≈有效值 ×1.414），只要峰值≤±1500V，探头即可精准测量。

据此可得出实用换算结果：±1500V 的高压差分探头，能测量的交流差分电压有效值上限≈1500V÷1.414≈1060V，足以满足工业 380V、高压变频器、光伏组串等常见高压交流差分测量场景的需求。

三、三大核心误区：别让错误理解毁了测量与设备

在实际使用中，工程师最容易因混淆差分测量逻辑，对 ±1500V 参数产生误读，其中三个误区最为典型，不仅会导致测量数据失真，还可能击穿探头高压隔离模块，甚至烧毁示波器，需重点规避：

误区 1：±1500V = 两点间总电压差 3000V

这是最核心、最易犯的错误！±1500V 是双向独立的峰值限值，并非 “正向 1500V + 反向 1500V=3000V” 的总差值。只有当交流差分电压波形的正峰值精准达到 + 1500V、负峰值精准达到 - 1500V 时，波形的差分峰峰值才会是 1500V-(-1500V)=3000V，这只是波形波动的极限范围，而非探头的测量上限。如果单独测量两点间的差分电压达到 + 1600V（哪怕反向差值为 0），也属于明确的超量程，会直接导致测量失真。

误区 2：±1500V 是探头的单端对地电压限值

差分探头的 ±1500V仅针对两个测点之间的差分电压，与单个测点的对地电压毫无关系！优质的高压差分探头都具备高共模电压抑制能力，其参数表中会单独标注共模电压限值（如 ±6000V、±10000V）。哪怕单个测点的对地电压高达 6000V，只要两个测点之间的差分电压峰值≤±1500V，探头就能安全测量，这也是差分探头能胜任高压浮地电路测量的核心原因。

误区 3：探头 ±1500V 需匹配示波器机身测量范围

与普通单端高压探头不同，高压差分探头是主动式测量器件，内置独立的高压隔离电路、信号放大器，其标注的 ±1500V 是探头自身的硬件测量上限，不受示波器机身测量范围的限制。哪怕示波器机身的单端量程仅为 ±500V，搭配 ±1500V 的高压差分探头后，整个测量系统的差分量程仍由探头决定，为 ±1500V；反之，若探头测量范围为 ±1000V，即便示波器支持更高量程，系统的差分测量上限也只能是 ±1000V。

四、实操核心准则：安全测量的 5 个关键要点

高压差分测量多应用于高压、强电场景，除了准确理解 ±1500V 参数，还需遵循实操准则，既保证测量数据的精准性，也避免设备损坏，核心要点如下：

1. 双参数核验，先差分后共模：测高压浮地电路时，先确认两点间差分电压峰值≤±1500V，再核验单个测点的对地共模电压≤探头标注的共模电压限值，两个条件同时满足才可以开始测量；

2. 严禁超量程测量，杜绝侥幸心理：高压差分探头的核心部件是高压隔离模块（光耦 / 电容隔离），该模块对过压极度敏感，哪怕是短时间的差分电压峰值超 ±1500V，也会直接击穿隔离模块，导致探头报废，甚至通过 BNC 接口烧毁示波器输入端；

3. 衰减比无需额外换算，直读实际电压：高压差分探头均配备固定衰减比（如 100:1、200:1），且参数表中标注的 ±1500V 是已换算后的实际测量电压，并非探头输入端的原始电压，示波器端可直接读取实际差分电压，无需工程师手动换算；

4. 区分连续 / 脉冲测量范围，按需选择：部分高压差分探头会单独标注连续测量范围和脉冲测量范围，如 “连续 ±1500V、脉冲 ±3000V”，脉冲限值仅适用于浪涌、尖峰等短时间、低占空比的差分电压，连续测量必须严格遵守 ±1500V 的限值，不可长期以脉冲上限测量；

5. 规范接线与校准，避免干扰导致差值虚高：测量时，探头的两个表笔需尽量等长，远离强电干扰源，减少电磁干扰；同时定期校准探头的零点和增益，避免因共模干扰导致测量的差分电压 “虚高”，出现看似超量程的误判。

总结

高压差分探头参数中的 ±1500V，本质是两个测试点之间差分电压的双向峰值上限，正向、反向独立限值均为 1500V，与单端对地电压无关，也并非正负差值的总和。理解该参数的核心，是抓住差分测量 “测两点间差值” 的本质，遵循交直流的不同判定规则，规避超量程、混肴共模 / 差分电压的误区。

在实际选型和使用中，只需以 “差分电压峰值≤±1500V” 为核心准则，配合共模电压核验、规范接线操作，就能充分发挥高压差分探头的性能，实现高压场景下差分电压的精准、安全测量。
