示波器探头衰减怎么判断？3 种方法 + 常见问题，新手也能学会​

示波器探头是电路测试的 “眼睛”，而衰减功能则是探头的 “核心调节阀”—— 它能将高电压、大电流信号按固定比例缩小，适配示波器的测量范围。但很多人在使用时，常因 “衰减判断不准” 导致测量数据偏差，甚至误判电路故障。

本文针对示波器探头衰减判断的核心需求，拆解 “直观检查、标准信号测试、对比验证”3 种实操方法，搭配常见问题解答，内容通俗易懂，不管是电子新手还是资深工程师，都能快速上手，轻松搞定探头衰减判断难题。

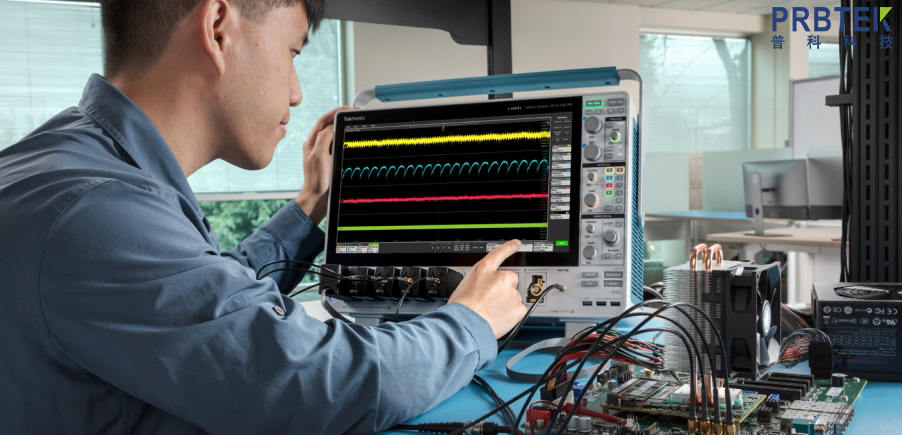

一、先搞懂：示波器探头衰减是什么？为什么要判断？

在学判断方法前，先明确 2 个基础问题，避免后续操作走弯路：

1. 什么是示波器探头衰减？

示波器探头衰减，简单说就是 “信号缩小比例”。比如常见的 “10:1” 衰减探头，能把被测电路中的 10V 电压信号，缩小为 1V 后传输给示波器；“1:1” 衰减探头则不缩小信号，直接传输。

市面上主流探头衰减比多为 “1:1”“10:1”，部分高压探头可达 “100:1”“1000:1”，衰减比通常标注在探头外壳上（如 “×10”“×1”）。

2. 为什么要判断探头衰减？

衰减判断不准，会直接导致 3 个问题：

测量数据偏差：比如用 “10:1” 探头，却按 “1:1” 设置示波器，测得电压会比实际值小 10 倍，误判电路信号异常；

误判故障：若探头衰减异常（如标称 “10:1”，实际衰减 “20:1”），会误以为电路输出信号幅值不足，浪费大量排查时间；

损坏设备：若衰减异常导致超量程信号进入示波器，可能击穿内部 ADC 芯片，造成设备损坏。

二、3 种判断方法：从简单到精准，按需选择

根据测试场景和设备条件，可选择 “直观检查法”“标准信号测试法”“对比验证法”，3 种方法覆盖从快速排查到精准校准的不同需求。

方法 1：直观检查法 —— 无需额外设备，1 分钟初步判断

适合现场快速排查，重点检查 “标识、档位、外观”，排除基础错误：

步骤 1：查探头标识与示波器设置

看探头外壳：确认衰减比标识（如 “×10”“×1”），部分探头有可切换档位（如侧面有 “×1/×10” 拨杆），需确认档位是否在预期位置；

看示波器设置：进入示波器 “探头设置” 界面，查看当前选择的衰减比是否与探头标识一致（比如探头标 “×10”，示波器也要设为 “×10”）。

关键提醒：若档位或设置不匹配，不是探头衰减异常，而是操作错误，调整一致即可。

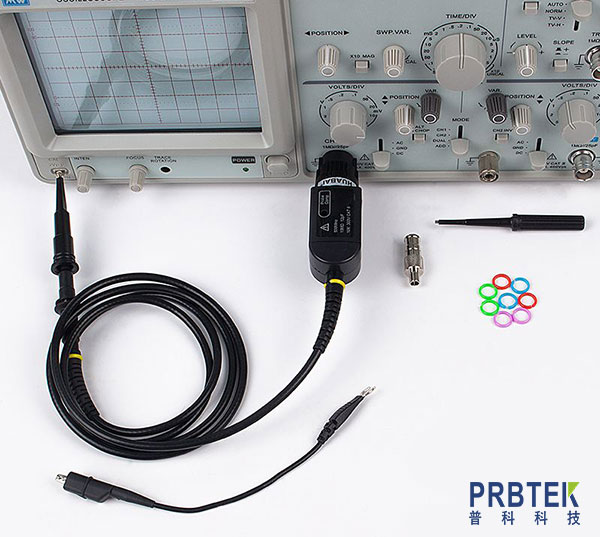

步骤 2：检查探头外观与连接

外观：看探头线缆是否有破损、断裂，连接器（如 BNC 头）是否氧化、变形（破损会导致信号传输中断，看似衰减异常）；

连接：将探头与示波器接口插紧，晃动线缆看示波器信号是否稳定（若信号忽强忽弱，可能是接触不良，需用酒精棉擦拭接口氧化层）。

步骤 3：测已知信号，快速验证

找一个 “已知幅值的标准信号”（如电路板上的 5V 电源），用探头测量：

若探头为 “×1” 衰减，示波器应显示约 5V 信号；

若探头为 “×10” 衰减，示波器（已设 “×10”）也应显示约 5V 信号。

判断标准：测量值与已知值误差≤±5%，则衰减正常；误差超 10%，需进一步用其他方法验证。

方法 2：标准信号测试法 —— 精准判断，适合校准场景

若需精准确认衰减是否正常（如实验室校准、高精度测试），用 “标准信号源” 搭配示波器，量化计算衰减比，步骤如下：

准备工具

标准信号源（如函数信号发生器，精度≥±0.1%，能输出稳定的直流或交流电压，如 1V、5V、10V）；

待判断的示波器探头；

示波器（已校准，确保自身测量无误差）。

实操步骤

1. 连接设备：标准信号源输出端接一根测试导线，示波器探头（如 “×10” 衰减）夹在导线上，探头另一端接示波器通道 1；

2. 输出标准信号：标准信号源输出固定幅值的直流信号（如 5V），待信号稳定后，记录示波器显示的电压值 V1；

3. 计算实际衰减比：实际衰减比 = 标准信号幅值 ÷ 示波器显示值（如标准信号 5V，示波器显示 0.5V，则实际衰减比 = 5÷0.5=10:1）；

4. 对比判断：若实际衰减比与探头标称衰减比（如 “10:1”）误差≤±5%（高精度探头≤±1%），则衰减正常；误差超 10%，说明衰减异常。

进阶技巧

测交流信号时：选择 50Hz 或 1kHz 正弦波，记录峰值电压，计算方法与直流信号一致；

多档位验证：若探头有 “×1/×10” 档位，分别测试两个档位，确保每个档位衰减都正常。

方法 3：对比验证法 —— 无标准信号源也能用，排除设备误差

若现场没有标准信号源，可用 “同型号探头对比” 或 “标准电阻分压对比”，排除示波器自身误差，确认是否为探头衰减问题：

方式 1：同型号探头对比

1. 找一个同型号、已知衰减正常的探头（如 A 探头），与待判断探头（B 探头）并排，同时测量同一测试点（如电路板 5V 电源）；

2. 示波器设置为双通道，通道 1 接 A 探头，通道 2 接 B 探头，确保两个探头衰减档位和示波器设置一致；

3. 判断标准：若两通道显示电压值差值≤±5%，则 B 探头衰减正常；差值超 10%，B 探头可能衰减异常。

方式 2：标准电阻分压对比

1. 用直流电源（如 10V）、标准电阻（10kΩ，精度 ±0.1%）搭建分压电路：10V 电源串联两个 10kΩ 电阻，中间节点输出 5V 标准电压；

2. 示波器通道 1 接分压节点（直接测 5V 标准电压），通道 2 接待判断探头（测同一节点）；

3. 判断标准：若通道 2 显示电压与通道 1（5V）误差≤±5%（需结合探头衰减比，如 “×10” 探头显示 0.5V），则探头衰减正常；误差超 10%，衰减异常。

三、常见问题解答（FAQ）：新手常踩的 5 个坑

1. 探头标注 “10:1”，示波器显示值比实际小 20 倍，怎么回事？

大概率是 “探头档位 + 示波器设置” 双重错误。比如探头拨到 “×10”，但示波器设为 “×1”，同时探头内部衰减电阻损坏，导致实际衰减 “20:1”。先检查档位和设置，若没问题，再按方法 2 用标准信号测试，确认是否为探头硬件故障。

2. 测交流信号时衰减正常，测直流信号衰减异常，为什么？

可能是探头 “直流耦合” 功能故障。部分探头有 “AC/DC” 切换开关，若开关卡在 “AC” 档，测直流信号时会衰减（AC 耦合会滤除直流分量），切换到 “DC” 档即可恢复正常；若开关正常，可能是探头内部直流耦合电容损坏，需维修或更换。

3. 晃动探头线缆，衰减比忽大忽小，怎么处理？

是线缆接触不良或内部断线。先检查探头与示波器接口，用酒精棉擦拭氧化层；若无效，轻轻拉扯线缆，观察示波器信号，找到断线位置（通常在探头头部或线缆根部），若断线位置靠近头部，可尝试重新焊接；若线缆中间断线，建议更换探头。

4. 新探头第一次用，衰减就有 15% 误差，正常吗？

不正常。新探头衰减误差通常≤±5%，15% 误差可能是 “运输损坏” 或 “假货”。先联系厂家确认是否为正品，再按方法 2 用标准信号测试，若误差确实超范围，申请退换货。

5. 高压探头（1000:1）怎么判断衰减？

需用高压标准信号源（如输出 1000V 直流信号），按方法 2 测试：标准信号 1000V，“1000:1” 探头应输出 1V，示波器（设 “1000:1”）显示 1V，误差≤±5% 则正常。注意测试时做好绝缘防护，避免触电。

四、总结：示波器探头衰减判断的核心原则

判断示波器探头衰减，记住 3 个核心原则，能避免 90% 的错误：

1. 先查设置，再判硬件：多数 “衰减异常” 是档位或示波器设置错误，别上来就认定探头坏了；

2. 用标准信号校准：精准判断必须依赖标准信号源，对比 “理论值” 与 “实际值”，数据最可靠；

3. 定期验证：探头使用超过 1 年或经历过摔碰，建议按方法 2 定期校准，确保衰减精度。

只要掌握以上方法，就能轻松判断示波器探头衰减是否正常，让电路测试数据更准确，避免因衰减问题导致的误判和设备损坏。
