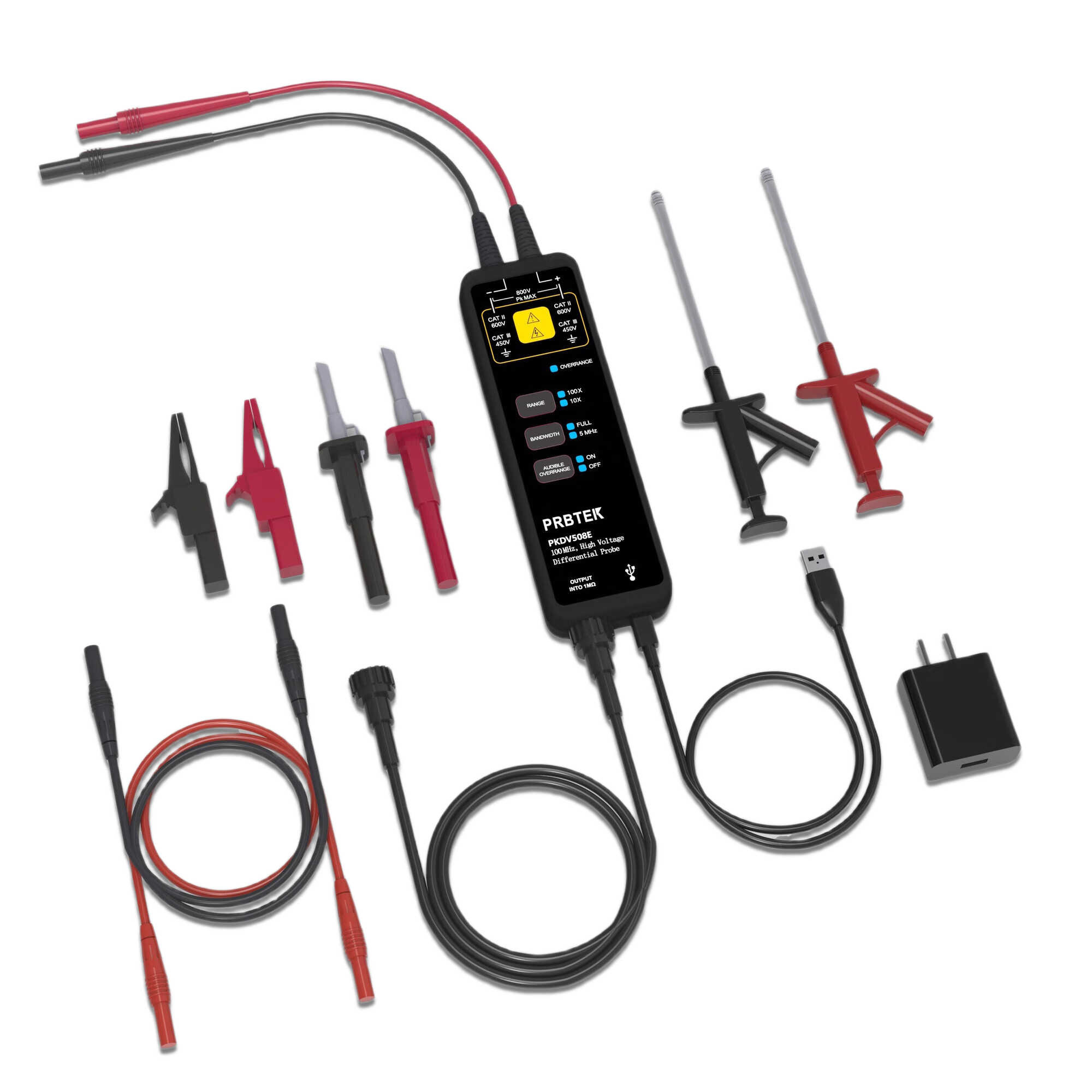

PKDV508E高压差分探头应用方案全解析

在电子测试领域，被测信号的准确测量是测试的重中之重。当我们在复杂的环境中进行信号检测时，普通的无源探头会因无法抑制干扰信号导致测量结果出现较大的误差。此时我们就需要用到具有高共模抑制比的高压差分探头来实现更精准的测量。PKDV508E高压差分探头凭借出色的指标和高性价比的价格，在多个行业场景中成为获取信号的关键工具。以下为PKDV508E在不同场景下的应用方案。

一、电力电子设备测试方案

（一）开关电源测量

开关电源工作时，功率器件在开关的过程种会产生高频高压信号。PKDV508E的100MHz带宽能精准捕捉这些高频高压信号快速变化的细节，其10X和100X的两个量程可以灵活切换，可轻松适配不同电压等级的被测信号，可准确测量漏极电压的幅值，频率以及波形，可以帮助测试人员测试电源的工作状态，帮助工程师优化变压器的设计与开关管驱动的参数，提高电源的工作效率与稳定性。

（二）逆变器测试

在光伏逆变器的测试中，需要实时监测IGBT模块的驱动信号与母线电压。PKDV508E可同时测量这两个信号，高共模抑制比可有效抑制逆变器工作时产生的强共模干扰信号，准确还原被测信号的真实数据。通过分析驱动信号与母线电压的相位关系、幅值大小，可帮助工程师判断IGBT的工作状态是否正常，便于高效排障以及优化逆变器的控制策略。

二、工业自动化系统应用方案

电机的反电动势和相电流是电机的驱动系统中评估电机性能的重要参数。例如在三相异步电机的测试中，PKDV508E可准确的测量电机的反电动势。在使用时，将探头的正负极分别连接到电机绕组的两端，利用其浮地测量特性，可准确测量反电动势的波形与幅值大小。通过分析测量数据，就能判断电机的转速、负载情况等，通过这些数据可以分析出电机是否存在故障，如绕组短路、断路等情况，为电机的维护与优化提供依据。

三、科研实验场景解决方案

在科研实验中，例如激光驱动电路、等离子体研究等场景，常常涉及到高压脉冲信号的测量。这些脉冲信号具有幅值高、脉宽窄、频率高，速度快等特点。PKDV508E的快速上升时间（≤3.5ns）使其能够准确捕捉高压脉冲信号，准确还原脉冲波形。为实验的研究提供有力保障。

PKDV508E高压差分探头凭借优异的性能，在电力电子、工业自动化、科研实验等多个领域发挥着重要作用，为各行业的技术研发与系统优化提供了有力的技术保障。
