高压差分探头选型必看：带宽与量程的参数选择

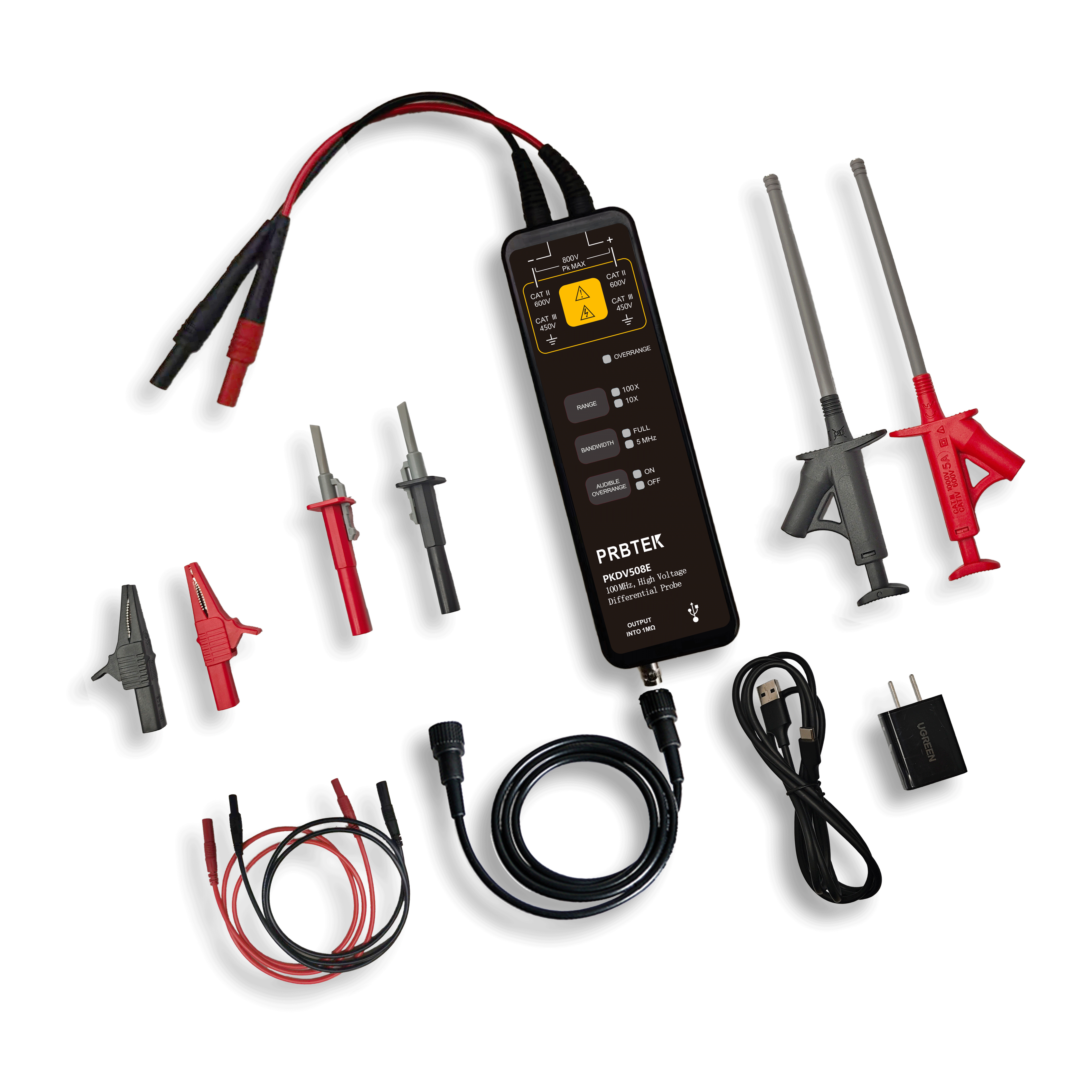

　　大家好!今天我们来聊聊高压差分探头的选择问题。作为电子工程师，相信大家都遇到过这样的困扰：面对市场上琳琅满目的高压差分探头，到底该选哪一款?今天我就以普科科技(PRBTEK)的PKDV5000系列为例，给大家做个详细的分析。

　　为什么高压差分探头这么重要?

　　想象一下，你在测试一个变频器或者开关电源时，普通的探头根本hold不住高压环境，测量结果飘忽不定，这多让人头疼!高压差分探头就像是工程师的"安全卫士"，不仅能准确测量高压信号，还能保护你和你的设备安全。虽然三款探头均具备100MHz统一带宽，但在输入阻抗、最大输入电压、噪声水平和安全等级方面存在显著差异，这些差异直接影响其在不同高压测量环境下的适用性。

　　三款探头参数对比

　　1. 基础性能对比

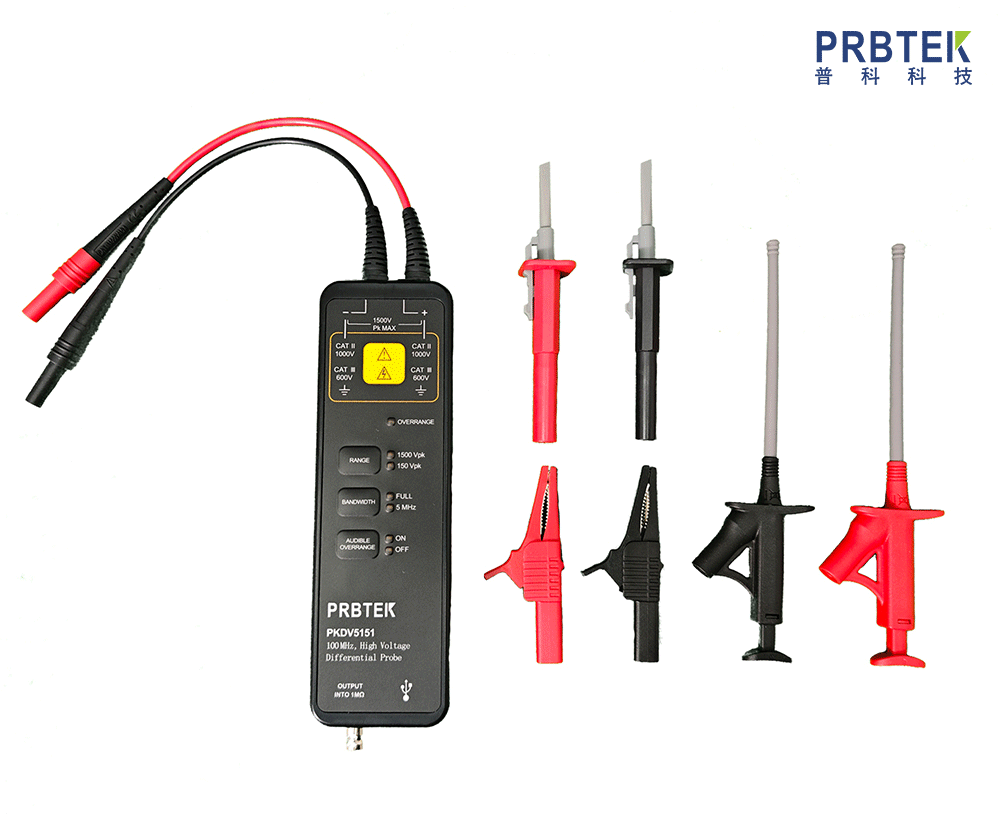

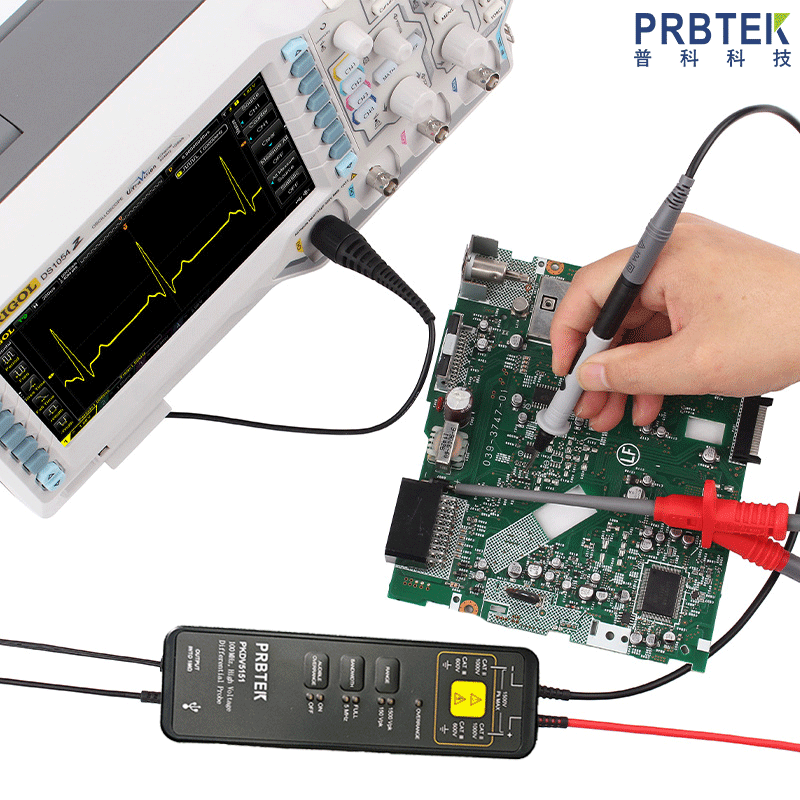

　　PKDV5151：

　　量程：±150V(50X)/±1500V(500X)

　　安全等级：CAT III 600V/CAT II 1000V

　　噪声：≤50mVrms(50X档)

　　PKDV5351：

　　量程：±350V(100X)/±3500V(1000X)

　　安全等级：CAT III 600V/CAT II 1000V

　　噪声：≤100mVrms(100X档)

　　PKDV5701：

　　量程：±700V(100X)/±7000V(1000X)

　　安全等级：CAT III 1000V/CAT II 2300V

　　噪声：≤220mVrms(100X档)

　　2. 容易被忽视的关键指标

　　很多人只关注带宽和电压量程，其实输入阻抗和噪声水平同样重要!PKDV5701的输入阻抗高达40MΩ(差分)，是其他两款(10MΩ)的4倍，这意味着它对被测电路的影响更小，特别适合高阻抗电路的测量。

　　二. 基于带宽特性的选型策略

　　1. 带宽与上升时间的匹配

　　虽然三款探头均标称100MHz带宽，但实际应用中需要考虑被测信号的频率成分。根据Nyquist采样定理，探头带宽应至少为信号最高频率成分的2-3倍。对于开关电源等典型应用，开关频率通常在几十kHz至几MHz范围内，100MHz带宽已足够。然而，当测量快速瞬态过程(如IGBT开关过程)时，上升时间成为关键指标。三款探头≤3.5ns的上升时间可准确捕获上升时间≥10ns的脉冲信号，满足大多数功率器件测试需求。

　　2. 带宽与量程的权衡

　　高压差分探头的带宽特性在实际测量中会受到衰减比的影响。虽然厂商规格表中标称的100MHz带宽在各档位下均有效，但在高衰减档位下，噪声影响会变得更加显著。例如，PKDV5701在1000X档位下的参考噪声达到≤1.2Vrms，可能对小信号测量造成影响。因此，在保证安全的前提下，应尽量选择低衰减档位以获得更好的信噪比和带宽性能。

　　3. 共模抑制比(CMRR)的带宽特性

　　三款探头在CMRR指标上表现一致：>80dB(DC)、>60dB(100KHz)、>50dB(1MHz)。这种频率相关的CMRR特性表明，在高频段共模干扰抑制能力会下降。对于高频共模噪声较大的测量环境(如变频器输出测量)，需要考虑额外的滤波措施或选择专门的高频共模抑制探头。

　　应用场景分析与选型建议

　　1. 低电压高精度测量场景

　　对于±1500V以下的测量需求，如普通开关电源、家电变频电路等，PKDV5151是最经济的选择。其50X档位下的低噪声特性(≤50mVrms)特别适合小信号精确测量，而500X档位又能满足中等电压需求。该型号的平衡性能和价格使其成为大多数常规应用的理想选择。

　　2. 中等电压工业应用场景

　　在工业变频器、伺服驱动器等±3500V以下的测量环境中，PKDV5351提供了更好的安全余量和测量范围。其CAT III 600V安全等级适合工业环境使用，100X/1000X的衰减比设计也符合大多数工业设备的测试需求。该型号在性能与价格间取得了良好平衡，是工业应用的首选。

　　3. 高电压特殊应用场景

　　对于电动汽车充电桩、高压直流输电、大功率工业变流器等±7000V的高压测量需求，PKDV5701是唯一选择。其CAT III 1000V/CAT II 2300V的高安全等级和40MΩ的高输入阻抗，使其能够安全、准确地完成超高电压测量任务。虽然价格较高，但在这些特殊应用场景中是不可替代的专业工具。

　　高压差分探头的使用建议

　　基于对PKDV5000系列探头的技术分析，本文提出以下使用建议：

　　1. 预热与校准：严格按照建议预热20分钟后使用，并定期进行零点校准，特别是环境温度变化较大时。

　　2. 带宽限制功能应用：在噪声较大的测量环境中，合理使用5MHz带宽限制功能，可显著提高信号质量。

　　3. 连接方式优化：遵循厂商建议，保持输入线双绞，避免使用延长线，以保持最佳高频响应。

　　4. 示波器匹配：确保配套示波器的输入阻抗≥1MΩ，带宽≥100MHz，以充分发挥探头性能。

　　5. 安全操作：严格遵守电压等级限制，过载时立即停止测量，防止设备损坏和安全事故。

　　记住，正确的选择不仅能得到准确的测量结果，还能保障安全。希望这篇文章能帮你找到最适合的那款探头!如果你有特殊的使用场景，也欢迎留言讨论。
